微型水泵|微型自吸压力水泵|微型压力自吸水泵-中流量小压力CSP-X系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  使用范围、实例
  该系列特点
  试验数据曲线等
  使用注意、警告
  随货配件
微型自吸压力水泵CSP-X彩图


旁路微型水泵自带泄压

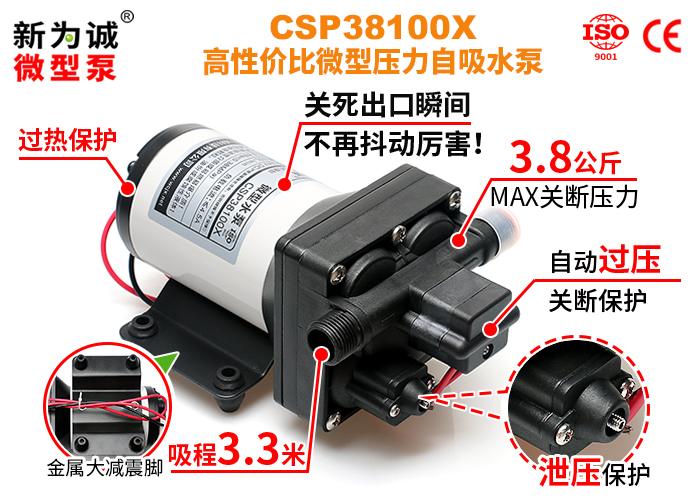

微型压力水泵CSP38100X彩图1

旁路微型水泵自带泄压
微型自吸水泵CSP38100X彩图2

旁路微型水泵自带泄压
小型自吸水泵CSP38120X彩图1

旁路微型水泵自带泄压

微型隔膜水泵CSP38120X彩图2


微型自吸压力水泵CSP-X技术参数



型号

额定电压

负载电流

额定功率
开口流量
吸程
MAX关断压力
体积(MAX外形尺寸)

重量

(V DC)
(A)
(W)
(L/min)
(M)
(Bar/MPa)
(mm)
(Kg)
CSP38100X

24

≤4.5

≤108

10

约3.3

3.8/0.38

212×143×129(不含接头)
2.0

CSP38120X

12

≤9.0

≤108

12

约2.8

3.8/0.38

214×127×110(不含接头)

2.0

24

≤5.0

≤120

注意:
1.水泵流量与压力(扬程)是类似反比关系,详见下面“特别说明”。新为诚
2.新为诚直流水泵必须使用直流电源,所需开关直流稳压电源为选配件,客户需自行配备,也可从我公司购买定做好的电源。

3.开关直流稳压电源配备原则:输入电压允许范围:12V泵±10%、24V泵±5%,标称电流比泵的MAX电流大2倍以上,以免出现功率不足,引起的水泵吸程、流量、压力等参数达不到标称的情况;例如CSP38120X-24V,就应该配到24V10A(5*2=10A)以上;否则易出现:泵动下就不动了(这时,电源指示灯变暗或熄灭)等故障现象。
4.选型:如果该型号产品不能满足您的要求,请选择其他长寿命无刷微型水泵ASPBSPHSP系列水泵产品,或微型潜水泵产品

【特别说明】
1.对CSP-X来说,因为“流量”和“压力”两个参数呈类似反比例的关系, 请参见“试验数据曲线等”。当出水口压力达到微动开关关断阀值3.8公斤(比如在出水口安有阀门,且阀门完全关闭,泵出水口被堵死)时,流量MIN为0。此时,为避免压力过大,对新为诚泵内部造成损坏,随泵的微动保护开关会起作用,使泵停机(此为正常现象)。当压力小于约2.8公斤时,泵又会自动重新启动......
2.一旦微动开关因为某种原因或故障导致没有在3.8公斤及时关断时,内部泄压阀会自动启动,将超过4.1公斤的压力自动卸掉,避免损坏泵或者管路。
新新为诚微型泵为诚
3.当新为诚水泵没带负载,或负载很小(如仅仅用做水循环,且管路很短,出水口没压力、未输出吸程、扬程等时),流量才能达到MAX(约10/12LPM)。


微型自吸压力水泵CSP-X特点


1.新为诚微型压力自吸水泵CSP-X,系热销产品CSP系列的压力、功能升级版,具备常见场景的典型流量及压力,如:开口流量(10-12升/分钟)及压力3.8公斤(一般自来水官网的流量大约10LPM,压力都在2-3公斤);
2.微型压力自吸水泵CSP-X,对比CSP系列,主要提升:
(1)压力更高,从1-2.4bar升级为3.8bar;
(2)密封更好,吸程更高,从2米升级为2.8-3.3米!
(3)从单一的过压保护,提升为过压+泄压双保护,堵死排水口停机时,压力波动更平稳,冲击更小!进一步提升了可靠性!
(4)强烈推荐CSP38100X(新品),超高性价比!

3.微型压力自吸水泵CSP-X,自带3重自动保护(过压+泄压+过热):
(1)自动关断压力保护:新一代压力开关升级版——微动开关,泵出水口压力达到上限3.8公斤时自动停机保护;压力低于约2.8公斤(±0.3公斤)时自动重启;开关机上下限间隔更远,有效减少频繁起停对泵的冲击,控制开泵、关泵范围更广.....
新为诚微型泵
(2)自动泄压保护:与微型高压水泵PSP7050X的泄压开关不同,CSP-X系列水泵无需短接微动压力保护开关;即可在泵出水口压力波动较大(如>4.1公斤)时,自动将压力卸掉,避免压力开关频繁动作;万一压力保护开关出现故障,也不会憋爆水管,进一步减少对泵的冲击;
(3)相比仅有压力保护开关型微型水泵,更适合较频繁起停场合(如展会演示、移动餐车等利用水龙头开关控制泵启停场合),进一步提高了泵的安全性、可靠性......
新为诚微型泵
(4)自动过热保护:超过设定温度自动保护停机;电机冷却后自动启动,水泵更加智能化;

4.双减震脚设计,总有一款适合您:
(1)CSP38120X—“H”型加强版减震橡胶垫:注重减震降噪,厚度高达16mm(比其他产品厚了1倍),安装牢固程度、美观等方面都有了进一步提高!
(2)CSP38100X—“金属铁脚+减震脚垫”:铁脚+防水喷塑,结构强度更高,更适合移动、颠簸较大场合;
4.额外免费赠送:50目金属滤网接头1个(两端接口分别为4分(G1/2")内丝+外丝)、免工具拆装软管接头2个(一端宝塔接头外径13mm,可接内径≤10mm软管,另一端4分内螺纹(G1/2"); 新为诚微型泵
5.泵体自带常用的4分外丝(G1/2外螺纹),不论是接螺纹管道还是软管,都很方便;新新为诚微型泵为诚
6.综合了自吸泵与化工泵的优点,采用耐腐蚀的多种材料合成,耐弱酸碱、弱腐蚀;
7.泵体(材料:增强尼龙)与电机分离,工作介质不与电机接触,避免出现类似离心泵等其它泵使用久后,因液体进入电机而损坏的情况;
8.更高的加工精度,更小的误差,保证了新为诚微型水泵CSP-X系列,做工更加精致、压力更加稳定;型泵
9.新为诚微型水泵CSP-X,四腔隔膜泵,运转平稳、还可以空转,但空转时间不能超过30分钟。
