您当前的位置:首页>无刷小型自吸水泵CSP-XW
微型泵产品分类 >>自吸泄压大流量无刷小型水泵介绍
成都新为诚科技有限公司

自吸无刷微型水泵|微型无刷自吸水泵|无刷小型水泵|无刷微型高压水泵|24v无刷水泵-CSP-XW系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  该系列特点
  使用范围、实例
  技术参数表
  试验数据曲线等
  使用注意、警告
  随货配件

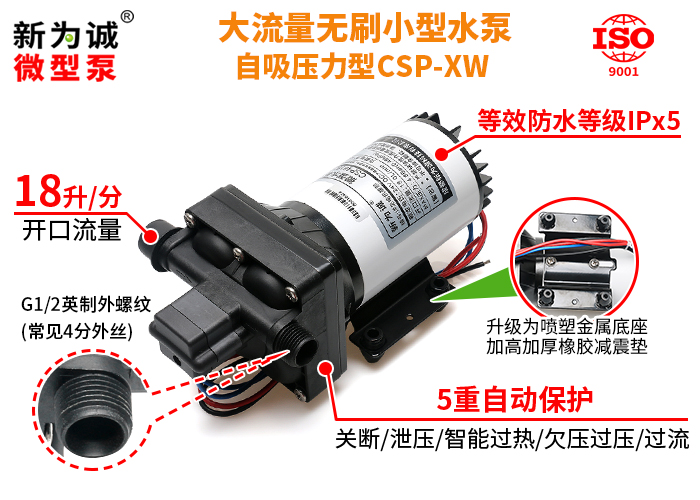

无刷小型自吸水泵CSP-XW彩图

微型自吸压力水泵CSP48180X-H型橡胶底座

无刷自吸泄压小型水泵CSP-XW彩图1
微型自吸压力水泵CSP48180X-H型橡胶底座

无刷自吸泄压小型水泵CSP-XW彩图2
微型自吸压力水泵CSP48180X-H型橡胶底座

无刷自吸泄压小型水泵CSP-XW彩图3

无刷小型自吸水泵CSP-XW参数



型号

额定电压

负载电流

额定功率
开口流量
吸程
MAX关断压力
体积(MAX外形尺寸)

重量

(V DC)
(A)
(W)
(L/min)
(M)
(Bar/MPa)
(mm)
(kg)
CSP48180XW

24

≤8.0

≤192

18

约4.1

4.8/0.48

228×125×108
1.9

注意:
1.水泵流量与压力(扬程)是类似反比关系,详见下面“特别说明”。新为诚
2.新为诚直流水泵必须使用直流电源,所需开关直流稳压电源为选配件,客户需自行配备,也可从我公司购买定做好的电源。

3.开关直流稳压电源配备原则:输入电压允许范围:12V泵±10%(10.8-13.2V)、24V泵±5%(22.8-25.2V),标称电流比泵的MAX电流大2倍以上,以免出现功率不足,引起的水泵吸程、流量、压力等参数达不到标称的情况;例如CSP48180XW-24V,就应该配到24V16A(8*2=16A)以上;否则易出现:泵动下就不动了(这时,电源指示灯变暗或熄灭)等故障现象。
4.选型:如果该型号产品不能满足您的要求,请选择其他长寿命无刷微型水泵ASPCSPHSP系列水泵产品,或微型潜水泵产品

【特别说明】
1.对CSP48180XW来说,因为“流量”和“压力”两个参数呈类似反比例的关系, 请参见“试验数据曲线等”。当出水口压力达到压力开关关断阀值4.8公斤(比如在出水口安有阀门,且阀门完全关闭,泵出水口被堵死)时,流量MIN为0。此时,为避免压力过大,对新为诚泵内部造成损坏,随泵的微动保护开关会起作用,使泵停机(此为正常现象)。当压力小于泵的MAX压力(关断压力)时,泵又会自动重新启动;
2.当新为诚水泵没带负载,或负载很小(如仅仅用做水循环,且管路很短,出水口没压力、未输出扬程时),流量才能达到MAX(约18L/Min)。


无刷小型自吸水泵CSP-XW特点




1.新为诚无刷小型水泵CSP48180XW(简称CSP-XW),系新一代无刷微型自吸压力水泵,采用品质无刷大力矩电机,克服了中高压、大流量微型水泵往往只能采用有刷大力矩电机、间断使用等瓶颈,可长期连续运转,大流量中压力,极低的电磁干扰!
2.无刷小型水泵CSP-XW,铝合金机身,散热性能更好;可7*24小时连续运转,寿命约7K小时(约为同等力矩的有刷电机的1~2倍!);且搭配第3代压力开关(微动保护),允许更大电流通过(比第2代提高了10A),使用寿命大大提升!
3.无刷小型水泵
CSP48180XW,压力MAX可达4.8公斤,开口流量18升/分,是广受欢迎的微型泄压自吸水泵CSP48180X的无刷电机产品;可靠自吸(无需加引水),吸程可达4.1米;自吸极快(2-3秒)。

4.无刷小型水泵CSP-XW,高可靠性,也体现在自带5重自动保护(关断、泄压、智能过热、欠压/过压、过流)上:

(1)自动关断压力保护开关:第3代微动开关,泵出水口压力达到上限4.8bar时自动停机保护;压力低于3.1(±0.3)bar时自动重启;开关机上下限间隔更远,有效减少频繁起停对泵的冲击,控制开泵、关泵范围更广.....
新为诚微型泵
(2)自动泄压保护开关:在泵出水口压力波动较大(如接近堵死排水口,管道压力>5.5-5.8bar)时,自动将压力卸掉,避免压力开关频繁动作;万一压力保护开关出现故障,也不会憋爆水管,避免泵因压力过高漏水等故障,进一步减少对泵的冲击;相比仅有压力保护开关型微型水泵,更适合较频繁起停场合(如移动餐车、展会演示等利用水龙头开关控制泵启停场合),进一步提高了泵的安全性、可靠性......
新为诚微型泵
(3)“智能”过热保护:与以前有刷电机过热保护不同,2层阶梯式保护更智能:水泵电机内温度超过100℃自动降低功率运行,电机冷却后恢复全功率;若因为特殊原因持续上升,水泵会自动停机,温度降低后自动恢复......;

(4)欠压/过压保护:在允许电压范围之外,水泵停机不工作;新为诚微型泵
(5)过流保护:可在水泵电流异常(超过约11±2A)时,自动停机保护(但误上交流电同样会烧毁!)...

为新新为诚微型泵
5.无刷小型水泵CSP-XW,泵体自带常用的4分外丝(G1/2外螺纹),不论是接螺纹管道还是软管,都很方便;
6.额外免费赠送:50目金属滤网接头1个(两端接口分别为4分(G1/2")内丝+外丝)、免工具拆装软管接头2个(一端宝塔接头外径13mm,可接内径≤10mm软管,另一端4分内螺纹(G1/2");
新为诚微型泵
7.无刷小型水泵CSP-XW,升级为喷塑金属底座,配备4个更高更厚的橡胶锥管脚,抗震、抗冲击能力进一步增强,更适合颠簸、震动较强的移动场合!

8.综合了自吸泵与化工泵的优点,采用耐腐蚀的多种材料合成,耐弱酸碱、弱腐蚀;
9.泵体(材料:增强尼龙)与电机分离,工作介质不与电机接触,避免出现类似离心泵等其它泵使用久后,因液体进入电机而损坏的情况;
10.更高的加工精度,更小的误差,保证了新为诚微型水泵CSP-XW系列,做工更加精致、压力更加稳定;型泵
11.新为诚微型水泵CSP48180XW,运转平稳、还可以空转,但空转时间不宜超过30分钟。



(未完待续见下一页)
