	大流量低温微型气泵F15X2产品彩图		● ● ●

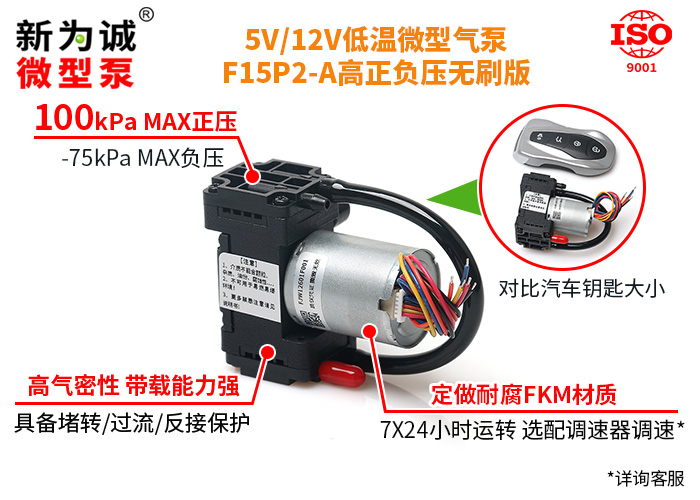

锂电池调速双头小采样泵F15P2-A-产品实物图

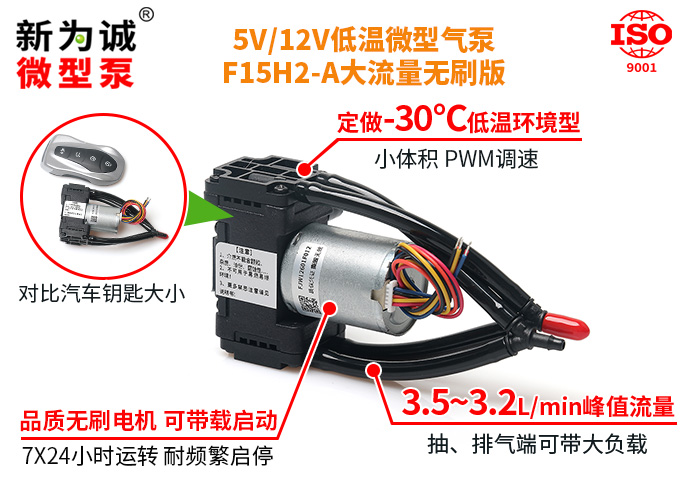

锂电池调速双头微型气泵F15H2-A-产品实物图


	大流量低温微型气泵F15X2技术参数表		● ● ●

型号	额定电压 (V DC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX相对真空度 (负压)	MAX输出压力 (正压)	重量
型号	额定电压 (V DC)	负载电流 (A)	额定功率 (W)	峰值流量	平均流量	(kPa)	(kPa)	(g)
电机配置+EA材质	A型直流无刷电机(标配)，隔膜、单向阀：EPDM，泵头：PA(增强尼龙)
F15P2-AH3EA-PB5	5	≤0.4	≤2.0W	≥2.6	≥1.8	≥-75	≥100	≈80
F15P2-AH3EA-PB2	12	≤0.2	≤2.4W	≥2.6	≥1.8	≥-75	≥100
F15H2-AH3EA-PB5	5	≤0.4	≤2.0W	≥3.5	≥2.2	≥-45	≥45
F15H2-AH3EA-PB2	12	≤0.2	≤2.4W	≥3.2	≥2.0	≥-45	≥45
对比：标准大气压						0	0
★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

【注意】
1.所有规格均使用直流电源(交流转直流变换器即常见的开关直流稳压电源)，所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的开关直流稳压电源。

2.该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)F15x2-AH3EA-PB5应超过0.66A，例如 5V1.5A以上；
2)F15X2-AH3EA-PB2应超过0.95A，例如 12V2A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V2A/JF-5V2A电源。详情点这里！

3.电压允许范围：
无刷电机5V/12V型号：5V±10%，12V±10%；
注意：不建议超电压工作，会让流量变大，但寿命缩短，有可能失去正常的免费质保！

4.【型号及代号说明】：
1)F—抽打两用微型气泵系列；15是内部编号；
2)P—高压力(高正压)；H—大流量（中压力）；
3)1—单泵头；2—双泵头；
4)A—无刷电机A型(标准版默认标配)；
5)H3-3mm宝塔接头(默认中低压场合，接软管)；
6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头；
7)控制方式：P-无刷电机PWM调速控制；
8)版本简述：B—标准版
9)工作电压：5-5V，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！
5.版本对比：
F15X2系列标准版(简称B)；用对应“B”表明。订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比
6、【实例说明】：
(1)F15P2-AH3EA-PB5：代表微型气泵F15，高压力、双泵头，A型无刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头；PWM调速控制，标准版，5V DC供电；
(2)F15H2-AH3EA-PB2：代表微型气泵F15，大流量中压力、双泵头，A型无刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头；PWM调速控制，标准版，12V DC供电；
7.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
8.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【其他参数】
1.泵体积(长x宽x高，单位mm)：默认接头为宝塔：
(1)F15P2：约70x25x48.5；
(2)F15H2：约100x25x48.5；
2.抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.3(外径)，接口形状：直插式(抽、排气嘴一样)；
3.建议接管(mm)：ø3×ø6硅胶管；重量：详见参数表；
4.抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有红色防尘帽，请使用前取下。


	大流量低温微型气泵F15X2特点简介		● ● ●

1.【参数优势—小体积双头泵产品横空出世！】
1)新为诚集10余年生产微型真空泵、微型气泵经验大成，F15X2双头泵横空出世，体积更小(仅汽车钥匙大小)，参数更高:
(1)负压更高：MAX负压可达-75kPa！系新为诚小体积微型真空泵中，负压MAX产品！
(2)正压更高：MAX正压可达100kPa！系新为诚小体积微型气泵中，正压MAX产品！
2)新为诚F15X2系列—高负压、小流量、耐腐、耐低温、电压、成本等实力悍将：
(1)负压范围：-45～-75kPa！
(2)流量范围：2.6～3.5L/min！
(3)兼顾耐腐、低温、长寿命无刷、调速等型号应有尽有——总有一款适合您！
(4)5/12V可选；

2.【性能优势】
1)低功耗高效率优势：新为诚F15X2系列，普遍电流功耗较低，采用品质无刷电机！
2)F15X2系列，可全压力范围持续运行，MAX正压或MAX负压下重启，轻松拿捏！
3)可搭配锂电池供电模块、实现移动、野外充电、供电(详询客服)；

3.【定做优势】
1)定做耐腐FKM隔膜和阀门；
2)定做低温环境型：可在-30～0℃或-20～0℃低温环境运行；

4.【场景优势】
1)气体检测、采样分析：
(1)专为低功率场合优化，特别适合配套气体检测设备生产厂家，例如电池供电、流量3.5L/min以内便携式采样仪等；
(2)若检测、采样腐蚀性气体，还可定做FKM氟橡胶材质；
2)气体远距离传输、气体循环：气密性良好，具备很低的气体泄露率，可用于气体运输和循环。；

5.新为诚抽打两用微型气泵F15X2，迷你体积、重约80克，属于工业级迷你微型气泵；

6.迷你微型气泵F15X2，充分考虑客户需求，推出无刷标准版、还可定做耐腐型号：
1)无刷标准版(F15X2-A)：配备12V/5V品质无刷电机，电机寿命可达10K小时，满负载下连续运转寿命≥6K小时，非常适合频繁起停或长期连续运转工况！还支持PWM调速、FG电机转速反馈，一台F15X2可满足多个不同参数场景；
2)为降低客户研发测试成本，新为诚充分替客户考虑，现推出F15X2定做服务(详见上面定做优势)，1台也可以定做了,详询客服......
7.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；
8.抽、排气端可带大负载，甚至堵死也属于正常工作；无刷版对控制电路几乎无干扰！
