您当前的位置:首页>>高压活塞微型气泵F40系列

微型泵产品分类 >>抽打两用高压微型气泵|微型活塞压力气泵介绍
成都新为诚科技有限公司
微型活塞压力气泵|微型高压气泵|活塞式微型气泵|抽打两用高压微型气泵-24v微型高压气泵F40系列

参数列表

【点击右边表格文字查看】

 产品彩图

 泵头和气嘴选项

 技术参数表
 三维结构安装图、安装说明
 产品特点
 无刷电机信号定义+逻辑接线图
 各种版本对比
 压力-流量曲线
 选型注意事项
 随货配件
 使用条件、注意、警告
 启动电流曲线图(暂无)
微型活塞压力气泵F40 产品彩图


微型活塞气泵F40

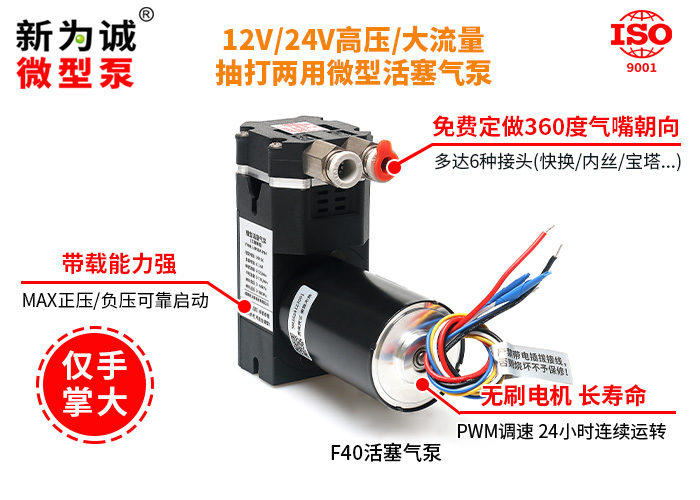

微型活塞压力气泵F40-产品实物图1

无刷微型气泵FAY

微型活塞压力气泵F40-产品实物图2


微型活塞压力气泵F40 技术参数表(后续添加新组合)



型号

额定电压
(V DC)

负载电流
(A)
额定功率
(W)
流量(L/min)
MAX相对真空度
(负压)
MAX输出压力
(正压)
峰值流量
平均流量
(kPa)
(kPa)
配置+材质: 直流有刷电机 活塞环:PTFE 单向阀和密封:FKM 缸体及活塞:铝合金 泵头:增强尼龙
F40P1-CP8DA-MJ4
24
≤1.2
≤28.8
≥8.5
≥6.0
≥-68
≥540
F40P1-CP8DA-MJ2
12
≤2.5
≤30
≥7.5
≥5.6
≥-68
≥530
F40H1-CP8DA-MJ4
24
≤1.1
≤26.4
≥12.5
≥8.3
≥-66
≥440
F40H1-CP8DA-MJ2
12
≤2.2
≤26.4
≥12.0
≥8.0
≥-66
≥430
配置+材质: 直流无刷电机 活塞环:PTFE 单向阀和密封:FKM 缸体及活塞:铝合金 泵头:增强尼龙
F40P1-AP8DA-PB4
24

F40P1-AP8DA-PB2
12

F40H1-AP8DA-PB4
24

F40H1-AP8DA-PB2
12

对比:标准大气压 0 0
★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大,为保证泵的正常运转,建议所配直流稳压电源“过流保护电流”:
1)F40P1/H1-CP8DA-MJ2应超过3A,例如 12V5A以上;
2)F40P1/H1-CP8DA-MJ4应超过2A,例如 24V3A以上;
客户配备的开关直流电源(过载能力要强);否则可能造成泵达不到额定参数、无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。
3.输入电压要求12V±10%,24V±10%。
4.【型号及代号说明】:
1)F—抽气打气两用气泵系列;40是内部编号;
2)P—偏重高压力;H—偏重大流量、中高压力;
3)1—单泵头;2—双泵头(未来有才推出)
4)C—有刷直流电机(简化版默认标配);A—无刷电机A型(标准版默认标配);
5)接头说明(仅举例常见3种,详见《泵头和气嘴选项》(点击跳转)):
(1)P8-PC8快插接头(默认高压场合,接耐压硬质软管);
(2)H8-8mm宝塔接头(中低压场合,接软管);
(3)I8-Rp1/8圆柱内螺纹接头...
5)DA—材质组合:活塞环:PTFE 单向阀和密封:FKM 缸体及活塞:铝合金 泵头:增强尼龙;
6)控制方式:M-有刷电机电压调速控制;P-无刷电机PWM调速控制;
7)版本简述:J—简化版,B—标准版
8)工作电压:4-24V DC,2-12V DC,从F40开始,微型泵型号不再出现类似描述:“XXX-24V/XXX-12V” !
9)气嘴朝向XX:
00-气嘴标准朝向(与电机同向,角度=0°(默认不写))
09-在气嘴标准朝向基础上顺时针旋转90°;
18-在气嘴标准朝向基础上顺时针旋转180°;
27-在气嘴标准朝向基础上顺时针旋转270°;

5.版本对比:
F40系列目前根据不同电机配置、品控要求的不同等分为2个版本:简化版(简称J)、标准版(简称B);分别用对应“MJ”、“PB”表明。订购时,请一定注明具体版本后缀及代码!具体区别请点击以下链接:各种版本对比

6.【实例说明】:
(1)F40P1-CP8DA-MJ4:代表高压微型气泵F40系列,单泵头,有刷电机,外径8mm快插接头;默认活塞环:PTFE、单向阀和密封:FKM、缸体及活塞:铝合金、泵头:增强尼龙;电压调速控制,简化版,24V DC供电,气嘴默认朝向;
(2)F40P1-AH8DA-PB209:代表高压微型气泵F40系列,单泵头,无刷电机,H8软管接头;默认活塞环:PTFE、单向阀和密封:FKM、缸体及活塞:铝合金、泵头:增强尼龙;PWM调速控制,标准版,12V DC供电,气嘴顺时针旋转90°;
(3)F40H1-BI8DA-PB418:代表大流量中高压力微型气泵F40系列,单泵头,无刷电机,Rp1/8圆柱内螺纹接头;默认活塞环:PTFE、单向阀和密封:FKM、缸体及活塞:铝合金、泵头:增强尼龙;PWM调速控制,标准版,24V DC供电;气嘴顺时针旋转180°;

7.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
8.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

【体积、接管】
1)泵体积(默认气嘴朝向):(长×宽×高,包容尺寸,单位mm):
(1)F40(简化版):约115×51×111(含减震脚垫);
(2)F40(标准版):约102×46×111(含减震脚垫);
2)常见抽、排气嘴建议接管(mm),详见后续《泵头和气嘴选项》(点击跳转)
(1)快插接头PC8/PC6:适用于>200kPa场合,建议接外径8/6的硬质塑胶气管(例如PU管、PA6尼龙、PTFE聚四氟乙烯管等,且耐压超过0.6MPa);
(2)软管接头H8: 适用于≤200kPa场合,建议接:内径7-8,外径不超过14的弹性软管(如硅胶管等);
3)重量:约695克(因定做不同材料接头、部件等而异)。
4)进、出气嘴之间有箭头指示,箭头起始端代表进口,结束端代表出口,宝塔接头使用前请一定取下防尘帽。


微型活塞压力气泵F40 特点




1.高压微型活塞气泵F40,系新为诚第2代微型活塞气泵,产品线更丰富,针对性更强;对比第1代F16H,流量更大,寿命更长(增加到2~3.5倍),价格却仅有F16H的约50%~95%,且长度还进行了缩短,体积更紧凑,更方便安装!
2.微型活塞气泵F40,提供多种选择,不论是“高性价比”还是“长寿命高性能多功能”,总有一款适合您:
(1)有刷电机型号,F40H1/P1-Cxxx:高性价比可直接电压调速(有注意事项);客户选配带有对应功能的H桥驱动保护模块后,有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护了......(详询客服)!
(2)无刷电机型号,F40H1/P1-A/Bxxx:长寿命、高性能、多功能:PWM调速、有专门启停信号端口,可电平控制;还可转速反馈,形成闭环控制;更直接提供堵转、过流、反接3种保护;抗干扰强,对控制电路几乎无干扰!

3.高压微型活塞气泵F40,实现了工业级微型活塞气泵中,高压力、大流量和小体积的较好结合:自重不足0.7千克,体积仅成年人手掌大,而MAX压力却可达0.54MPa!峰值流量可达:12.5LPM:
(1)既有偏重高压的F40P,MAX正压:530~540kPa(0.53~0.54MPa),峰值/平均流量:7.5~8.5/5.6~6.0L/Min;
(2)又有兼顾大流量、中高压力的F40H,MAX流量:12~12.5L/Min;MAX正压:430~440kPa(0.43~0.44MPa),而以前正压在400kPa以上的活塞泵,一般只有中小型交流活塞泵才能提供,但重量往往重达8-10千克!
(3)目前国内这么小体积、高压力、大流量的同类活塞微型气泵、微型真空泵产品几乎没有!而国外类似产品价格,则往往是F40的的好几倍!


4.活塞式两用微型气泵F40,带载启动能力极为出色:既可在MAX正压下可靠启动,也可在MAX负压下可靠启动(非同时),无需提前泄压,具有优异的带负载重启动性能。
5.微型活塞气泵F40,采用工业级别高可靠性设计,允许7*24小时连续运转,在设计寿命期间免维护,亦不需停机散热!
6.微型活塞气泵F40,可免费定制360度方向泵头气嘴,还免费提供多达6种类型接头之一:PC8/PC6快换、8mm/4mm宝塔、Rp1/8内螺纹接头、美制NPSC1/8内螺纹接头,消除或减小狭小空间、安装管路、方向等安装限制;

7.微型活塞气泵F40,采用干式活塞泵设计及PTFE活塞自润滑特性,长时间连续工作无需加入润滑油,不污染介质,免维护;
8.微型活塞气泵F40,同样具备隔膜泵的优点:允许介质富含水汽(详见介质要求),无油无污染、免维护;
9.抽、排气端都可带大负载,甚至堵死也属于正常工作......



(未完待续见下一页)
