微型泵产品分类 >>不锈钢针型阀|微型正负压阀门CAY2介绍
成都新为诚科技有限公司
不锈钢微型泄压阀|手动微型阀|不锈钢针型阀|微型负压阀|微型正压阀-CAY2

参数列表

(点击查看)

 产品彩图

 原理、特点

 该系列特点
 二维图尺寸及安装图
 基本参数表

 气路连接及原理图
 压力范围及其他参数

产品彩图

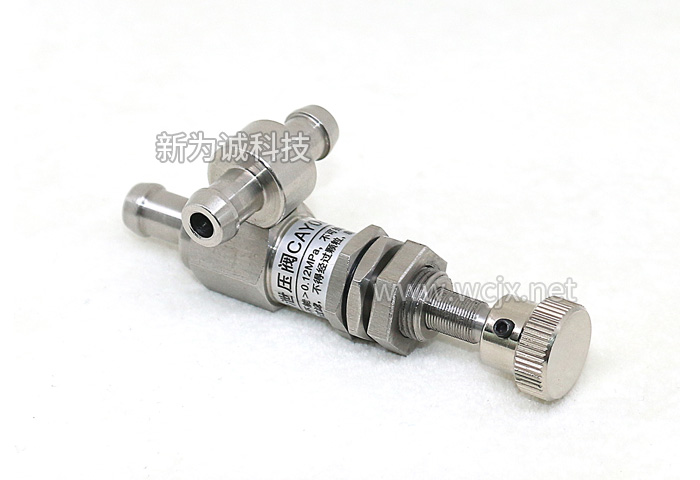

精密泄压阀CA彩图


该系列特点




1.体积小巧(仅两个打火机重叠大),耐压能力好(可耐近2公斤正压);
2.调节范围广、调节细腻;用途广泛,可调节负压或正压;
3.解决客户急需的微型负压泄压阀需求(国内绝大部分泄压阀为正压,负压阀极少,特别是用于微型泵的负压阀很难找到);

4.加工精细,外观较精致;调节旋钮阻尼稍重,不易因气体冲击滑动从而引起压力变化;
5.阀体采用全不锈钢304精制,更耐用,自重较沉,有凝重感。



基本参数表


泄压阀型号
CAY2
MAX通径
Ф4mm
使用压力
<0.2MPa
安装孔径
Ф14.5mm
工作介质
所抽取的气体必须无腐蚀、不含油份,但允许富含水汽
允许介质温度
-5℃(未冻结时) ~ 60 ℃,仅气体,不能是液体!
阀主要材质
阀体及阀芯主要采用304不锈钢,密封圈为丁晴橡胶

【说明】
1.特别注意:该阀特别精密,对粉尘杂质很敏感,使用时一定要加过滤装置(如类似海绵过滤网装置)!
2.泄压阀不需要能源驱动,只能手动调节;


压力范围及其他参数


新为诚气泵常见系列

负压调节范围(kPa)

正压调节范围(kPa)

配套阀的型号
建议硅胶管
尺寸图
V60
-1~泵的MAX负压
无,该类型产品
不能用于输出正压
CAY2
ø8×ø14
V50
0~泵的MAX负压
VAY
VCY
PC
ø6×ø10
W25N(做气泵时)
ø4×ø8
F50
0~泵的MAX负压
0~泵的MAX正压
ø8×ø14
FCY
PCF
ø6×ø10
FML
ø4×ø8

【说明】
1.CAY2重量:约100克;内径:4.5mm,外径:8mm;防滑凸起外径:9.5mm;
2.建议接管(mm):
(1)可直连ø6×ø10硅胶管,所有建议接ø6×ø10硅胶管的新为诚微型气泵,可直接配合CAY2使用,比如PC、PCF系列;
(2)如需接ø8×ø14硅胶管,为保证不漏气,需在CAY2泄压阀接抽排气管处,加2个卡箍或扎带固定(推广期,新为诚可赠送扎带),比如V60、F50系列;
(3)如需接ø4×ø8硅胶管,必须选配6688转接头(需要另外收费,点击查看),还需配6*10mm硅胶管加以转接(推广期,新为诚可赠送10CM 6*10mm 硅胶管方便转接),比如VLK系列等。新为诚微型泵
(4)其他规格的硅胶管,比如ø3×ø6、ø10×ø16等硅胶管,无法与CAY2配合使用,如客户确实需要,可自行配备相应的转换头,但相应的调节范围,需要客户自行测试。


微型泄压阀原理、特点



【原理】
“精密泄压阀”CAY2主要与新为诚微型泵配套使用,属于微型针型阀,通过调节内部通道的大小,从而控制泄压程度的方式,来调节管路负压或正压。

【使用注意】
1.不能经过含有腐蚀性或颗粒、杂质的介质;
2.泄压阀承受压力不能≥0.2MPa,不可经过液体介质。

(未完待续见下一页)
