3.7V锂电池微型气泵|1.5V干电池气泵|1.2V镍氢充电电池气泵-小流量中压力FGV系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	使用注意、警告
	●	技术参数表	●	三维结构安装图、安装示意图
	●	该系列特点	●	随货配件、产品参数曲线图
	●	各种版本对比	●	调速接线说明
	●	选型注意事项	●	微型泵电路参数(注意事项)


	锂电池微型小气泵FGV 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

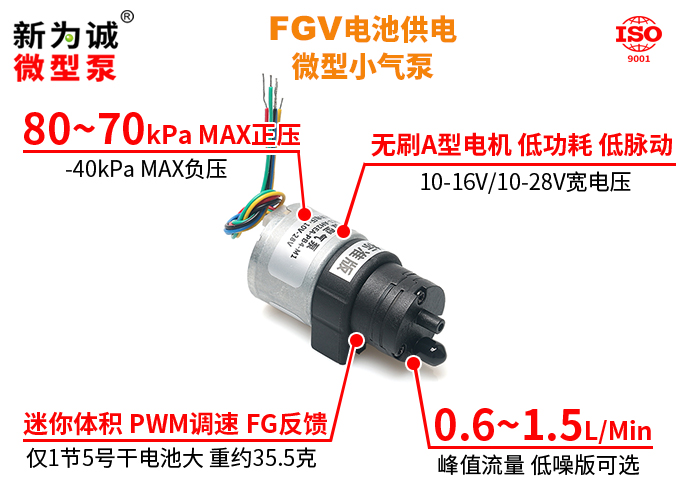

电池微型小气泵FGV系列产品实物图

无刷电机抽打两用气泵FKY

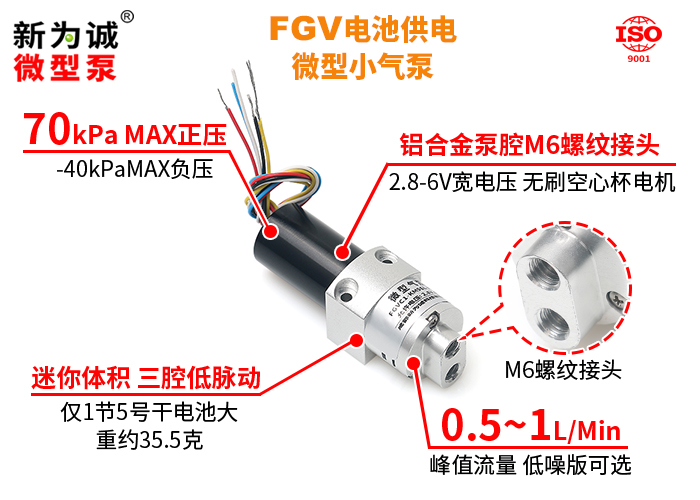

电池微型小气泵FGV-K无刷空心杯标准版产品实物图

电池微型小气泵FGV--C有刷简化版产品实物图


	锂电池微型小气泵FGV 技术参数表		● ● ●

1.FGV系列标准电压参数(表1)：

型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX负压 (相对真空度)	MAX输出压力(正压)
型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	峰值流量	平均流量	(kPa)	(kPa)
FGVN1-AH2EA-PB2 (无刷非空心杯低噪版)	12	≤0.2	≤2.4	≥0.60	≥0.60	≥-40	≥70
FGVN1-AH2EA-PB4 (无刷非空心杯低噪版)	24	≤0.1	≤2.4	≥0.60	≥0.50
FGVC1-AH2EA-PB2	12	≤0.2	≤2.4	≥0.80	≥0.70
FGVC1-AH2EA-PB4	24	≤0.1	≤2.4	≥0.70	≥0.65
FGVC1-KH2EA-PB6-MS1	6	≤0.3	≤1.8	≥0.86	≥0.86	≥-44	≥72
FGVC1-KH2EA-PB6-MS2	6	≤0.3	≤1.8	≥1.0	≥0.95	≥-40	≥70
FGVN1-KH2EA-PB5-MS1 (无刷空心杯低噪版)	5	≤0.2	≤1.0	≥0.50	≥0.50	≥-40	≥70
FGVN1-KH2EA-PB5-MS2 (无刷空心杯低噪版)	5	≤0.3	≤1.5	≥0.80	≥0.70	≥-40	≥70
FGVC1-CH2EA-MJ6	6	≤0.2	≤1.2	≥0.63	≥0.63	≥-33	≥44
FGVN1-CH2EA-MJ5 (有刷低噪版)	5	≤0.3	≤1.5	≥0.35	≥0.30	≥-30	≥40
FGVC1-CH2EA-MJ5-MS1	5			≥0.60	≥0.60
FGVC1-CH2EA-MJ5-MS2	5			≥0.80	≥0.75
对比：标准大气压						0	0

★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

2.FGV系列允许电压范围、启动电流、噪音(表2)：

型号	额定电压 (V DC)	允许电压范围 (V DC)	负载电流 (A)	启动电流 (A)	空载噪音	主机重量
型号	额定电压 (V DC)	允许电压范围 (V DC)	负载电流 (A)	启动电流 (A)	(dB(A))	(g)
FGVC1-AH2EA-PB4	24	10～28V	≤0.1	≤0.4	约65	约36
FGVC1-AH2EA-PB2	12	10～16V	≤0.2	≤1.0		约36
FGVC1-KH2EA-PB6-MS1	6	2.8～6V	≤0.3	≤0.4		约19
FGVC1-KH2EA-PB6-MS2	6		≤0.3	≤0.4		约19
FGVN1-KH2EA-PB5(无刷低噪版)	5		≤0.2	≤0.35	约40	约20
FGVC1-CH2EA-MJ6	6	1～6V	≤0.2	≤1.5	约65	约25
FGVN1-CH2EA-MJ5(有刷低噪版)	5		≤0.3	≤0.8	约50	约26
FGVC1-CH2EA-MJ5-MS1	5		≤0.3	≤0.7	约65	约26
FGVC1-CH2EA-MJ5-MS2	5		≤0.3	≤1.5	约65	约33

注：
1)特殊电压下的对应参数(如1.0V/2.8V/3.7V等 DC供电)、材质等可咨询新为诚客服，或自行查询“产品参数曲线图的功耗-流量曲线”(点击跳转)！
2)表中“空载噪音”测试方案：距离泵1m，噪音仪正对泵的进排气口，环境噪音约33.0dB(A)。

【注意】
1.所有规格均使用直流电源。所需电池或直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.输入电压要求：参见上表2；电压变化会影响电流、流量、压力等大小。
3.该系列微型泵对启动电流有一定要求，为保证泵的正常运转，建议所配直流稳压电源(以常见电压为例)的“过流保护电流”/电池的实际输出电流：
1)FGVC1-Axxxx-PB4(无刷标准版)应超过0.4A，例如 24V1A以上；
2)FGVC1-Axxxx-PB2(无刷标准版)应超过1.0A，例如 12V2A以上；
3)FGVC1-Kxxxx-PB6-MS1/MS2(无刷空心杯标准版)应超过0.4A，例如 6V1A电池；
4)FGVN1-Kxxxx-PB5(无刷空心杯低噪音标准版)应超过0.4A，例如 5V2A以上；
5)FGVC1-Cxxxx-MJ6(有刷简化版)应超过1.5A，例如 6V2A电池；
6)FGVN1-Cxxxx-MJ5(有刷低噪音简化版)应超过0.8A，例如 5V2A以上；
7)FGVC1-Cxxxx-MJ5-MS1(有刷简化版)应超过0.7A，例如 5V2A以上；
8)FGVC1-Cxxxx-MJ5-MS2(有刷简化版)应超过1.5A，例如 5V2A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁(注意，此类故障不属于正常质保范围)！强烈推荐我司专门定做的JF-24V1A/JF-12V2A/JF-5V2A。详情点这里！

4.型号、版本及代号说明：
1)型号说明：
(1)F—抽打两用气泵、GV—内部编号；
(2)C-偏重小体积；1-单头，2-双头(未来可能推出)；
(3)C-有刷电机，K-空心杯无刷电机；
(4)H2-接头：2mm内径软管宝塔气嘴；
(5)EA-默认材质：EPDM隔膜、EPDM阀片、EPDM密封、PA泵头；
(6)M-电机电压调速(客自配H桥电路)或不调速；P-PWM调速+FG电机转速反馈；
(7)J-简化版，B-标准版；新为诚微型泵
(8)3-3.7 VDC(默认，常用于野外锂电池1节供电)、5-5 VDC(室内开关直流电源5V供电)、6-6 VDC(野外干电池4节串联供电)、1-其他非常见直流电压(如1.2V、2V、2.8V、4V(野外镍氢可充电电池1、2、4节供电)、1.5V、3V(野外1、2节干电池供电))；
(9)MS1/2-前面型号都相同无法区分时，才出现用于区分不同参数，通常数字越大相对参数越高！

2)实例：
(1)FGVC1-AH2EA-PB4，代表：抽打两用微型气泵，小体积，品质直流无刷电机，宝塔接头，默认材质组合；PWM调速或PWM调速+FG转速反馈；标准版，24VDC供电；
(2)FGVC1-KH2EA-PB6-MS2，代表：抽打两用微型气泵，小体积，品质直流无刷空心杯电机，宝塔接头，默认材质组合；PWM调速或PWM调速+FG转速反馈；标准版，6VDC供电，2个类似型号中，参数更大的型号；
(3)FGVN1-CH2EA-MJ5，代表：抽打两用微型气泵，小体积低噪音版，品质直流有刷电机，宝塔接头，默认材质组合；电压调速或不调速；简化版，5VDC供电，也可用3.7V锂电池供电；

5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：
1)无刷版FGVC1-A(非空心杯型)：48.5×φ24.4(外径，不含安装座，不考虑引出线弯折等)；
2)无刷版FGVC1-K+FGVN1-K(空心杯型)：51.5×φ19(外径，不含安装座，不考虑引出线弯折等)；
3)有刷版FGVC1-C、FGVN1-C：53.5×φ19(外径，不含安装座)；
4)有刷版FGVC1-C-MS1：41×φ24.4(外径，不含安装座)；
5)有刷版FGVC1-C-MS2：49×φ24.4(外径，不含安装座)；
2.抽、排气嘴规格：内φ2×外φ3.5mm；宝塔直通式；
3.建议接管：2×4mm硅胶管；重量：详见上表2；
4.抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。


	锂电池微型小气泵FGV 特点		● ● ●


	1.新为诚锂电池微型小气泵FGV，“专为电池而生”！不论是野外使用zui广的锂电池(3.7V)、方便买到的干电池(1.5V)、常用低成本镍氢可充电电池(1.2V)、12V/24V蓄电池都能轻松驾驭！ 2.新为诚电池微型气泵FGV，较宽工作电压可选：DC1-6V/2.8-6V/10-16V/10-28V，有专业的“电压-流量曲线”、“正负压-功耗-流量曲线”数据供参考！其他非标品、材质等，还可定做，详询新为诚客服...... 3.锂电池微型气泵FGV，既保证可频繁启停，又可长期连续运转(7*24小时连续运转)，还保证了很低的工作电流(低至几十mA)，不足同类产品的一半！非常适合“电池驱动”的低能耗场合，如手持设备野外采样、分析等； 4.锂电池微型气泵FGV，仅1节5号干电池大，重19-36克，却罕见地采用“三腔泵”及低功耗设计，可满足大部分对流量脉动(平稳性)、功耗、体积有严格要求的场景或用户需求！ 5.FGV三腔体设计、气流脉动低特性，在降低测量成本、提升方便性上有较大优势： 1)客户用低成本的“浮子流量计”，就可测到非常接近真实值的数据； 2)若用流量传感器，稳定的流量得到结果也更准确； 3)目前其他迷你微型气泵，往往都是单腔泵，准确测量流量的难度大、成本高、误差大！要想得到较为准确的流量测试结果，往往需配备高成本的“高采样频率质量流量计”或“皂膜流量计”...... 6.锂电池微型气泵FGV，在长时间工作后，参数仍然保持稳定而不下降，且寿命远超同类产品，价格也非常亲民： 1)FGV有刷版：采用品质有刷电机，寿命约2K小时，非仅几十、几百小时的廉价产品可比，质优价美！客户选配带有对应功能的H桥驱动保护模块后，有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护了......(详询客服)！ 2)FGV无刷版：品质无刷电机或无刷空心杯电机可选，寿命约6K小时，价格增加不多，寿命却翻了3倍，性价比很高！还可PWM调速(单片机、PLC等上位机占空比调速)、FG反馈(从反馈信号得知泵的实时转速，由此可知泵的运行状态)，方便实现闭环控制，使系统更加智能化； 7.电池微型气泵FGV，特别是配备空心杯无刷电机版本，对比传统电机，无铁芯转子，消除或减少额外能耗，重量轻效率高，启动阻力惯性低，电机精度高，适于轻量化、高精度、快速响应场合，如工业机器人、仿生义肢、自动化生产线、数控机床、航天飞行器、无人机、有源植入物、胰岛素泵等； 8.无需添加润滑油或真空泵油维护，属于微型干式真空泵，无油不污染介质、免维护，小体积...... 9.锂电池微型小气泵FGV，标准版自带过载保护，可保护泵不被轻易损坏。 10.允许介质富含水汽；免费赠送尼龙安装底座或螺栓螺母，安装方便更牢固，不跑位！ 11.抽、排气端都可带大负载，甚至堵死也属于正常工作；


	锂电池微型小气泵FGV 版本对比		● ● ●

该系列目前有2个版本		简化版	标准版
新为诚配置寿命	电机品质	有刷电机★	无刷电机(含空心杯)★★
	隔膜性能	★★	★★★
	轴承性能	★★	★★★
	满载寿命	＞2000小时*	＞6000小时*
	空载寿命	＞3000小时*	＞8000小时*
	电机寿命	＞5000小时*	＞10000小时*
新为诚性能	噪音	不做要求	不做要求
	电磁干扰	★	★★★
	环境温度	0～40℃	0～50℃
	电压调速功能	× (但客可自配H桥模块，实现PWM调速、频繁启停、堵转、过流，详询客服)	×
	PWM调速功能	×	√
	FG转速反馈信号	×	√
	过载保护	×	√
	过热保护	×	×
	保修	1年	1年

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：5V电压下，封堵泵排气口，抽气口直通大气，使泵工作在MAX正压工况下24小时不停机连续运转；
(2)空载寿命测试工况：5V电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：5V电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)特别注意：对电池供电的微型泵来说，其他电压下的寿命值，因受到电池种类、结构、容量、质量等诸多因素影响，无法一一给出，只能提供如下理论值供参考，不作为验收标准：电压低于5V越多的，上述寿命应越长，反之寿命越短(前提：电池有充放电保护下)！
(6)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(7)*代表设计样机参数，正式产品寿命正在测试中；
(8)实验数据来源：新为诚公司、原材料供应商实验室。

2.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(未完待续见下一页)
