>>抽打两用稳流微型气泵产品介绍

成都新为诚科技有限公司

微型稳流小气泵|无脉动微型24v气泵|稳流12V微型采样气泵-小流量中压力FLY系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	使用注意、警告
	●	技术参数表	●	三维结构安装图
	●	该系列特点	●	随货配件、产品参数曲线图
	●	各种版本对比	●	调速接线说明
	●	选型注意事项	●	微型泵电路参数(注意事项)

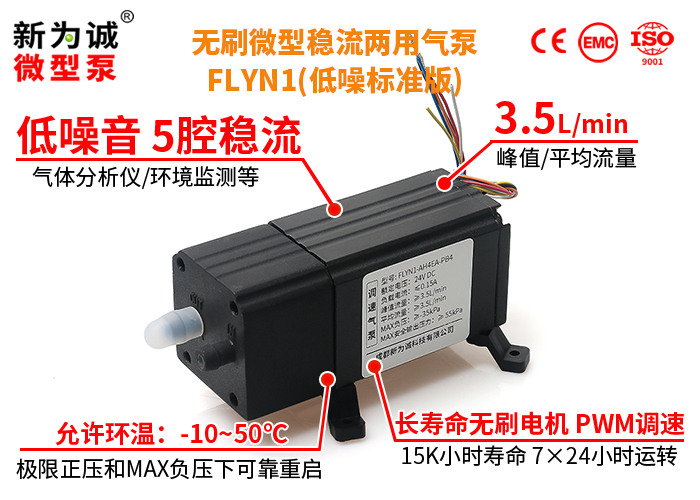

	稳流无脉动微型气泵FLY 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

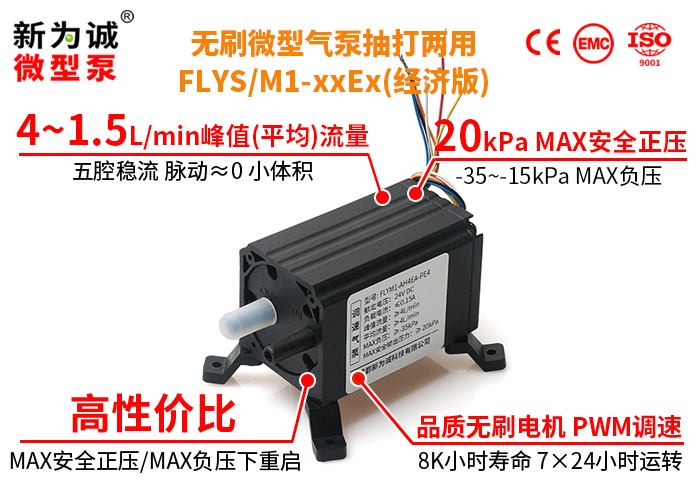

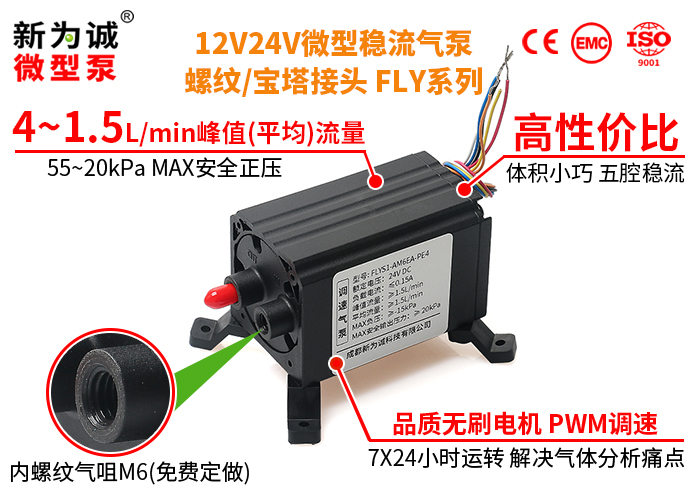

电池微型小气泵FLY系列产品实物图

无刷电机抽打两用气泵FKY

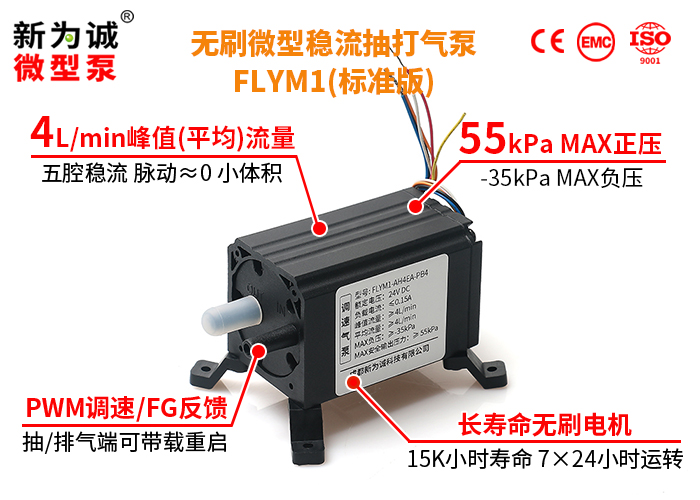

电池微型小气泵FLY-K无刷空心杯标准版产品实物图

电池微型小气泵FLY--C有刷简化版产品实物图


	稳流无脉动微型气泵FLY 技术参数表		● ● ●

1.FLY系列参数(表1)：

型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX负压 (相对真空度)	MAX安全输出压力*(正压)	极限输出压力*(正压)
				峰值流量	平均流量	(kPa)	(kPa)	(kPa)
FLYM1-AH4EA-PE2	12	≤0.3	≤3.6	≥4.0	≥4.0	≥-35	20	55
FLYM1-AH4EA-PE4	24	≤0.15
FLYM1-AH4EA-PB2	12	≤0.3	≤3.6	≥4.0	≥4.0	≥-35	55	55
FLYM1-AH4EA-PB4	24	≤0.15
FLYN1-AH4EA-PB2 (低噪标准版)	12	≤0.3	≤3.6	≥3.5	≥3.5	≥-35	55	55
FLYN1-AH4EA-PB4 (低噪标准版)	24	≤0.15
FLYS1-AH4EA-PE2	12	≤0.3	≤3.6	≥1.5	≥1.5	≥-15	20	20
FLYS1-AH4EA-PE4	24	≤0.15
FLYx1-AM6EA-Pxx	以上所有FLY型号均可配备内螺纹气咀M6(H4改为M6即可)，参数与H4型号一致。
对比：标准大气压						0	0	0

★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

2.FLY系列启动电流、噪音、重量(表2)：

型号	额定电压 (V DC)	启动电流 (A)	空载噪音	主机重量
型号	额定电压 (V DC)	启动电流 (A)	(dB(A))	(g)
FLYM1-AH4EA-PE2	12	≤4.5	约68	约150
FLYM1-AH4EA-PE4	24	≤3.0	约68
FLYM1-AH4EA-PB2	12	≤4.5	约50
FLYM1-AH4EA-PB4	24	≤3.0	约50
FLYN1-AH4EA-PB2	12	≤4.5	约52	约190
FLYN1-AH4EA-PB4	24	≤3.0	约52	约190
FLYS1-AH4EA-PE2	12	≤5.0	约62	约150
FLYS1-AH4EA-PE4	24	≤3.0	约62	约150
FLYx1-AM6EA-Pxx	以上所有FLY型号均可配备内螺纹气咀M6(H4改为M6即可)，细节与H4型号一致。

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.*MAX安全输出压力-代表允许使用压力，超出上述压力值使用将导致微型泵寿命缩短。
3.*极限输出压力-仅代表该微型气泵的瞬间输出正压能力，不代表能安全的使用！
3.该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)FLYx1-Axxxx-Px2应超过5A，例如 12V5A以上；
2)FLYx1-Axxxx-Px4应超过3A，例如 24V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V5A/24V3A电源。详情点这里！
4.输入电压要求(额定电压)：12V±10%、 24V±5%；
5.【型号及代号说明】：
1)F—抽打两用微型气泵(也叫微型打气泵)系列；LY是内部编号；
2)M—中流量，N-低噪音，S-小流量；
3)1—单泵头；
4)A—无刷电机A型(标配)，B—无刷电机B型(可能未来推出)；
5)H4—4mm宝塔接头(标配外接内径4mm软管)；M6-M6内螺纹接头；
6)EA—默认材质组合：EPDM隔膜、阀片及PA泵头；
7)控制方式：P-无刷电机PWM调速控制；
8)版本简述：J—简化版，B—标准版，E-经济版；
9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

6.版本对比：
FLY系列目前根据不同电机配置、品控要求的不同等分为3个版本：简化版(简称J)、标准版(简称B)、经济版(简称E)；分别用对应“J”、“B”、“E”表明。订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比
7.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
8.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【其他参数】
1.泵体积(长×宽×高，包容尺寸，单位mm)及重量：
1)FLYM1/S1-AH4EA-xxx：约80.5×40.5×39.5、重约150g；
2)FLYN1-AH4EA-xxx：约105.5×40.5×39.5、重约190g；
3)FLYx1-AM6EA-Pxx：约73.5×40.5×39.5、重约147g；
2.建议接管(mm)：默认H4接头建议接内径4外径8mm硅胶管；定做M6内螺纹接头，建议接M6外螺纹形式的快插接头；
3.抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。


	稳流无脉动微型气泵FLY 特点		● ● ●

1.【场景优势】
1)气体分析仪场景，不同检测原理对流量变化敏感度高，稳定流量是前提：
(1)红外吸收法：流量波动会改变气体分子对红外光的吸收强度，导致浓度测量值偏离真实值...
(2)电化学法：流量不稳会影响反应物质的扩散速率，导致信号强度波动，降低测量精度...
(3)光声光谱法：流量波动会改变光声信号的强度，导致噪声增加，降低检测限...
2)工业过程气体分析：微型气泵流量随时间衰减，导致样品传输量减少，测量值偏低，无法及时反映工艺参数的变化，影响生产控制；
3)环境监测：流量不稳定会导致不同时间点的采样浓度不一致，无法准确评估污染物排放趋势...
FLY系列稳流微型气泵，流量稳定性很高(平均流量=峰值流量，几乎无脉动)、高品质无刷电机，7X24小时昼夜不停运转，帮您解决以上痛点！

2.【设计结构、寿命优势】
1)气体分析仪中，目前行业内为解决微型气泵流量不稳的方案，效果也不尽如人意：
(1)“稳流器+泵”方案-导致整体体积较大；
(2)泵内集成谐振隔膜形成双腔互补-成本高、同体积下参数低得多，脉动性虽有所减弱但仍与5腔体泵差距明显...

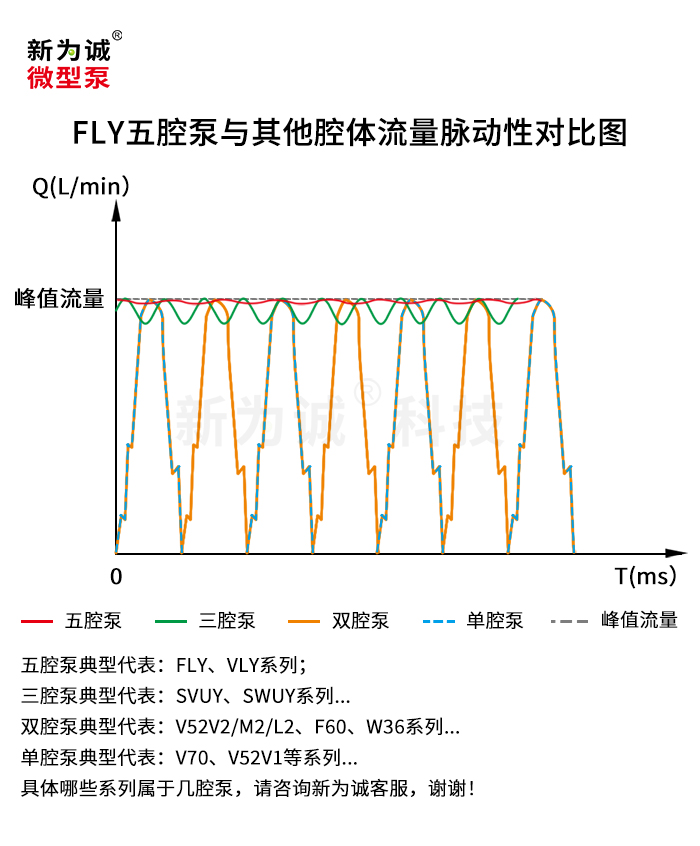

FLY系列稳流微型气泵，独特的5腔体设计，流量稳定性远超单腔、双腔甚至3腔泵(参见流量实测曲线图)，较好的解决了以上问题；
2)FLY标准版、品质版搭配全新升级的高强度承载等结构、大幅度提升强度的膜片，大大增加了泵在重载下的寿命：标准版满载寿命可达8000小时，未来的品质版寿命进一步提升...

3.【功耗、噪音优势】：
1)FLY系列稳流微型气泵，实测平均流量相同、其它参数尽量接近的情况下，仅为体积接近单腔泵的67%，更利于电池驱动，使用时间更长；
2)FLY系列低噪版集成消音器，在体积增大不多情况下，同时降低了空载噪音和负载噪音；非低噪版进一步降低了空载噪音；

4.新为诚稳流微型气泵FLY，系新为诚结合10余年微型泵生产、研发经验，深入调研气体分析仪等对“流量稳定性”有很高要求等典型场景，解决气体流量脉动性而推出的“稳流”型高品质微型气泵！
5.新为诚稳流微型气泵FLY，提供1.5-4LPM的峰值/平均流量、-15～-35kPa负压、20-55kPa正压，目前可部分取代原有的单腔泵SVLC/SVLK，且价格更低！
6.新为诚稳流微型气泵FLY，自带PWM调速、FG电机转速反馈、信号启停控制功能，配合PLC、单片机、信号发生器等上位机，可实现闭环控制，非常适合仪器或工业自动控制；
7.新为诚稳流微型气泵FLY，已推出：经济版、标准版、低噪音标准版，未来会推出简化版、品质版，流量稳定同时兼顾不同客户对成本、噪音、性能、长寿命的不同要求，总有一款适合您！
8.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；
9.抽、排气端都可带大负载，甚至堵死也属于正常工作(经济版除外)；对控制电路几乎无干扰！

(未完待续见下一页)
