您当前的位置:首页>>气动微型抽打气泵FQQ系列
微型泵产品分类 >>气动微型抽打两用气泵FQQ介绍
成都新为诚科技有限公司
气动隔膜微型气泵|气动隔膜打气泵|气动小型气泵|气动微型气泵|压缩空气打气泵-中大流量中正压FQQ系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 随货配件
 特点简介
 气动隔膜气泵操作说明
 选型注意事项

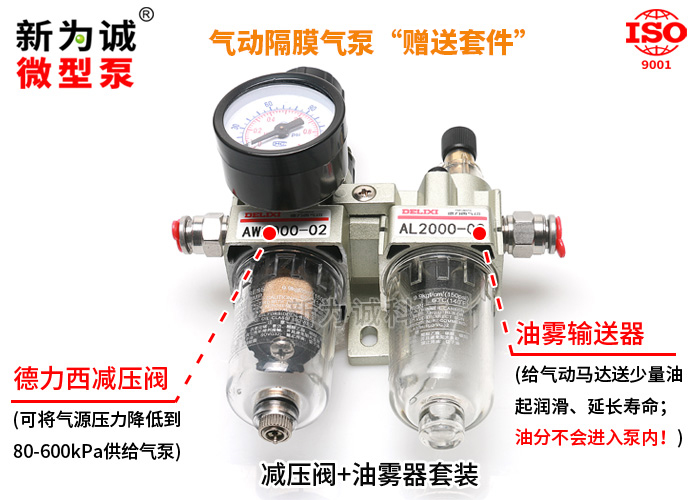

 微型减压阀油雾器套件详解
 使用注意、警告

气动微型抽打气泵FQQ 产品彩图

无刷调速微型气泵F24D

无刷调速微型气泵F24D

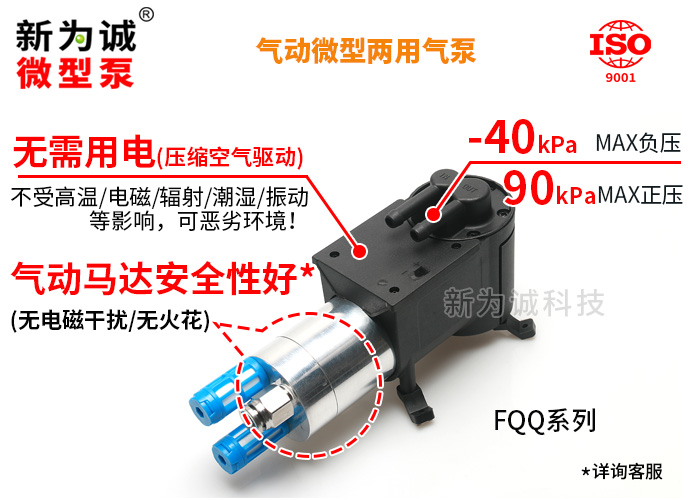

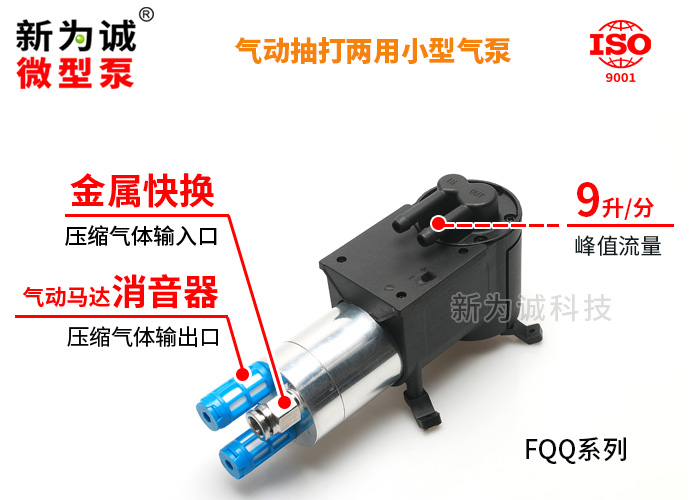

气动微型两用气泵/气动隔膜抽打气泵FQQ-产品实物图

无刷调速微型气泵F24D


气动微型抽打气泵FQQ 技术参数表



型号

压缩空气
工作压力
(kPa)

压缩空气
启动压力
(kPa)

压缩空气
上限压力
(kPa)

压缩空气耗量
(L/min)
流量(L/min)
MAX负压
(相对压力)
(kPa)
MAX正压
(相对压力)
(kPa)
峰值流量
平均流量
FQQ90M
280
80
600
53
9
4.9
≥-40
≥90

【注意】
1.该系列微型泵属于气体驱动隔膜气泵,不能也无需用电,但必须使用工业压缩气源驱动,且需要配备减压阀等,以保证提供给泵的驱动气体压力≤压缩空气上限压力!
2.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因采样频率不够等原因易导致较大误差(这不是微型泵的问题)。

【其他参数】
1.抽、排气嘴尺寸(mm):ø4.4(内孔)×ø7.5(外径) 接口形状:防滑凸起式(抽排气嘴一样);
2.建议接管(mm):ø6×ø10硅胶管;重量:约560克。
3.抽、排气嘴有IN、OUT指示,盖有红色防尘帽,使用前请取下。
4.气动马达驱动气源连接管:5*8mmPU管。


气动微型抽打气泵FQQ 特点简介



1.气动微型抽打气泵FQQ系列,系新为诚气体驱动的隔膜式微型抽打两用气泵,与中大型气动隔膜泵主要抽各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体不同,介质要求还是和隔膜式电动微型气泵类似:所抽取的气体允许富含水汽,但不能是液态水,不能含有固体颗粒、油份、杂质、腐蚀性等;
2.气动微型抽打气泵FQQ系列,使用压缩空气作为动力源,因完全无电力供给,不存在打火花隐患,也无电磁干扰,安全可靠,故可用于防爆场合(注意:FQQ目前没做防爆认证);
新为诚微型泵
3.气动微型抽打气泵FQQ,出厂默认介质温度就可达100℃,无需定做,即可抽100℃高温气体!且允许环境温度至高可达60℃!工作不受高温、电磁、辐射、潮湿、振动等影响,故适用于恶劣的工作环境;新为诚微型泵
4.气动微型抽打气泵FQQ,能无级调速,只需简单调节驱动气源的流量大小,就能调节泵的输出参数;例如很多压缩空气气源本身就带有流量阀,只需简单调节流量阀的开口大小即可调节FQQ的输出流量;
5.气动微型两用气泵FQQ,采用特制气动马达,可接受压缩空气范围广(80-600kPa),对压缩气源要求不高,压缩空气工作压力只需280kPa即可,至高可提供9升/分峰值流量(平均流量4.9升/分),MAX正压可达90kPa;新为诚微型泵
6.气动微型两用气泵FQQ,泵体设计还是继承了微型电动隔膜气泵的优点,可昼夜不停抽或打空气连续运转,而中大型气动隔膜泵是不允许长时间“空运转”的;
7.气动微型两用气泵FQQ,泵体部件的材料为增强尼龙、铝,过流材质为EDM特种橡胶、增强尼龙,还可定做聚四氟乙烯、氟橡胶材质等......,更多定做可咨询新为诚客服;
8.气动微型抽打气泵FQQ,抽、排气端都可带大负载,甚至堵死都属正常工作;且可在极限正压或极限负压下启动;
9.气动隔膜微型抽打气泵FQQ,泵体自带消音装置及快换接头,使用非常方便;抽取介质不与泵腔外的其他部分接触,无油无污染、体积小巧省空间仅重560克......新为诚微型泵

(未完待续见下一页)
