您当前的位置:首页>>两用微型气泵-经典升级品>>无刷微型真空泵SVCY
微型泵产品分类 >>无刷微型真空泵产品介绍
成都新为诚科技有限公司
无刷微型真空泵|微型抽气泵|直流微型循环气泵|24v负压泵-中流量中高负压SVCY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  使用注意、警告

  技术参数表
  三维结构安装图
  该系列特点
  随货配件
  各种版本对比
  产品参数曲线图(暂无)
  选型注意事项
  微型泵电路参数(注意事项)

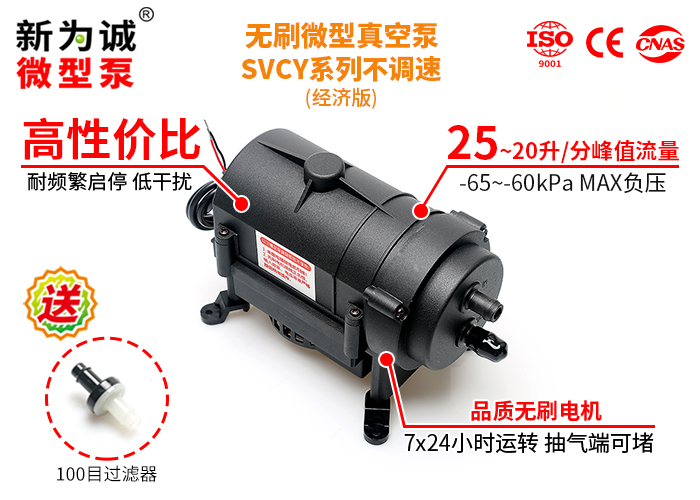

无刷微型真空泵SVCY  产品彩图



无刷电机抽打两用气泵FKY

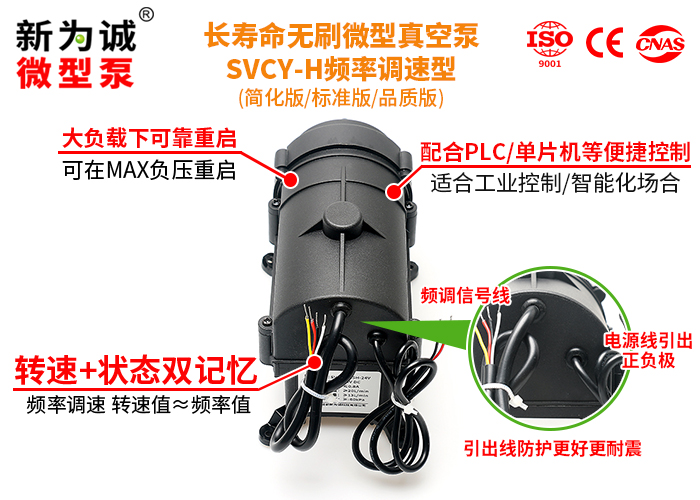

无刷微型真空泵SVCY系列-产品实拍图


无刷微型真空泵SVCY  产品彩图



型号

额定电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX负压
(相对真空度)
峰值流量
平均流量
(kPa)
SVCY6725
24
≤0.8
≤19.2
≥25
≥15
≥-67
SVCY6020
24
≤0.8
≤19.2
≥20
≥13
≥-60
对比:标准大气压
0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,例如 24V8A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V2.7A电源。详情点这里!
3.输入电压要求24V±5%。
4.版本及代号说明:
(1)版本:该微型泵根据部件质量、品控要求的不同等分为3个版本,简化版、标准版、品质版;
(2)版本对比:订购时,请一定注明具体版本后缀及代码!具体区别请点击以下链接:各种版本对比注意:SVCY全部版本都不能调速、也不能反馈!
5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高,单位mm):150×79×113(含减震脚);
2.抽、排气嘴尺寸(mm):ø6(内孔)×ø10.5(外径) 接口形状:防滑凸起式(抽排气嘴一样);
3.建议接管(mm):?7×?13硅胶管;重量:约580克。
4.抽、排气嘴有IN、OUT指示,盖有红色防尘帽,使用前请取下。


无刷微型真空泵SVCY  特点




1.新为诚无刷微型抽气泵SVCY,系热销老产品VCY优化模具升级品,为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等,在以下方面进行了保留和改进:
(1)参数与VCY保持基本一致,且体积、安装尺寸、方式完全兼容,老客户完全可以无缝切换到SVCY,不需要改动原有安装方式,不会增加额外成本......;
(2)利用新为诚多年的微型泵生产经验和技术积累,重新设计、开模等;对外观、内部密封结构等优化、改进,使外形更美观、合理:例如接插件接口改为更醒目的绿色,而不是原来隐藏在泵体内的金属针;将电源接插件接口从泵体侧面改到了尾部,,在宽度有限的狭小空间中,走线、布局更合理、更省空间等......
2.新为诚无刷微型真空泵SVCY,tupo传统无刷电机小力矩限制,负压:-60-67kPa,峰值流量:20-25LPM,属目前无刷微型真空泵中,负压、流量中较高产品; 仍然采用广受赞誉的品质无刷电机,长寿命、低干扰;迷你体积,仅约普通成年人手掌摊开大小,仅重580克,小巧便携;
3.品质无刷电机:gao端微型气泵的标志性参数-“频繁启停参数”高,品质版频繁启停次数高达150万次以上!特别适合大负载下,频繁启停或长期昼夜不停连续运转等恶劣工况!

4.长寿命:对比早期有刷电机微型气泵产品,采用更好的原材料、设备、工艺制造泵部件;全部运动部件都使用耐久型产品,配合品质无刷电机,全方位提高泵寿命。
5.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
6.自带过载保护、物理反接保护(简化版无过载保护):
(1)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
(2)物理反接保护:通过醒目的绿色2针接插件接口特殊设计,保证了接插件公头不可能插反。
7.允许介质富含水汽,可昼夜不停长期连续运转,噪音低;减震装置设计更合理;
8.抽气端都可带大负载,甚至堵死也属于正常工作;排气端不可带阻尼元件;无油无污染、免维护......



无刷微型真空泵SVCY 版本对比

该微型泵根据部件档次、品控要求的不同等分为3个版本,如下表:
该系列目前有3个版本
简化版
标准版
品质版
新为诚
配置寿命
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★

满载寿命

5000小时
8000小时
12000小时

空载寿命

8000小时
12000小时
18000小时

电机寿命

10000小时
15000小时
20000小时
新为诚
性能比较
噪音
不做要求
★★
★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速功能
×
×
×
转速反馈信号
×
×
×

过热、过载保护

×

保修

1年
1年
2年
频繁启停
参数
寿命
10万次
60万次
150万次
测试工况
转60秒
停60秒
转30秒
停30秒
转15秒
停15秒
昼夜连续循环,抽气口满负载。

注:
(1).★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
(2).寿命测试条件:在清洁无腐蚀的实验室内,泵满负载(完全堵塞排气口,抽气口保持畅通,直通大气)、昼夜不停地连续运行;环境温度5℃~30℃,随气候波动;相对湿度小于90%,随气候波动。
(3).关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大,不作具体数据规定、不作检验标准。

(未完待续见下一页)
