成都新为诚科技有限公司

微型真空泵PWM调速器|微型气泵频率调速器|微型水泵调速器-两用型TS1.5PH

参数列表 (点击查看)	●	产品彩图	●	如何接线-频调型SVK/YSFKY
	●	技术参数表	●	如何接线-频调型SVCY/SFCY
	●	该系列特点	●	如何接线-PWM型FGV(5V)
	●	调速器对比	●	如何接线-PWM型WGV/SWNY/SVLC/VLY /SFNY/FGV(非5V)等
	●	如何接线-频调型SWJY/WHY	●	三维尺寸及安装图

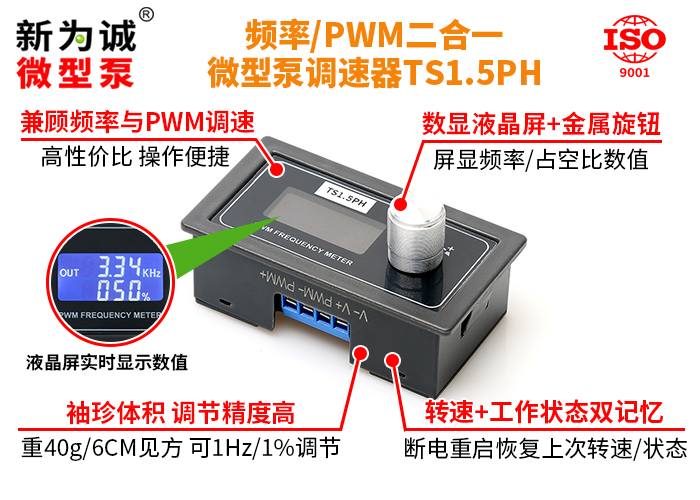

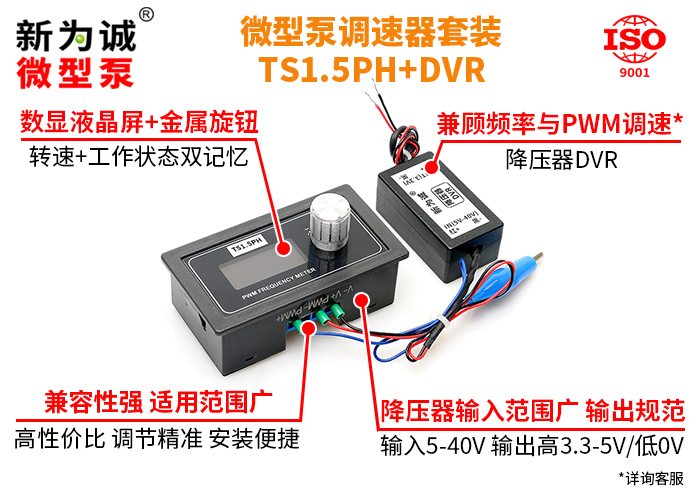

	微型调速器频率PWM两用TS1.5PH及降压器DVR 产品彩图		● ● ●

微型泵调速器 TS2-PV 实拍图-1

微型泵调速器 TS2-PV 实拍图-2


	微型调速器频率PWM两用型TS1.5PH 技术参数表		● ● ●

微型泵调速器TS1.5PH-如何搭配不同型号新为诚微型泵

微型泵调速形式 +调速需搭配	适用新为诚无刷微型泵	如需
频率调速型 -仅调速器TS1.5PH +12V/24V直流电源	一、无刷微型水气两用水泵SWJY、WHY频率调速型(型号带“T”)，如WHY4006T......	【查看如何接线】
	二、无刷微型真空泵/气泵SVKY、SFKY频率调速型(型号带“H”)；如SFKY12009H......	【查看如何接线】
	三、无刷微型真空泵/气泵SVCY、SFCY频率调速型(型号带“H”)；如SFCY5015H......	【查看如何接线】
	说明： (1)额定电压：12V/24V DC对应微型泵型号； (2)以上微型泵电路板，本身可直接输出5V DC电压给TS1.5PH调速器供电； (3)推荐：12V/24V开关直流稳压电源，数量：1
PWM调速型-5V (占空比调速) -仅调速器TS1.5PH +5V直流电源	四、无刷微型气泵FGV-5V的PWM调速型：额定电压：5V DC对应型号(型号带“PB5/PP5”)，如FGVN1-KM5EL-PP5-M1... 说明： (1)5V电源可同时给微型泵和调速器TS1.5PH供电； (2)推荐：5V开关直流稳压电源，数量：1	【查看如何接线】
PWM调速型-非5V (占空比调速) -调速器TS1.5PH +降压模块DVR +6V/12V/24V直流电源	无刷PWM调速型WGV、SWNY、SVLC、VLY、SFNY、FGV(非5V型号)等......【点击更多型号清单】额定电压：6V/12V/24V DC对应微型泵型号；说明： (1)因微型泵自身“无法直接对外输出”5V DC电压，必须通过降压模块DVR，将电源电压变成适合给TS1.5PH调速器供电的电压，否则可能烧毁调速器！ (2)推荐：6/12/24V开关直流稳压电源，数量：1	【查看如何接线】

【注意】：
1.以上微型泵、TS1.5PH调速器均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源(6V除外)。
2.【工作原理】：TS1.5PH本质上是PWM信号发生器，相当于一个上位机控制器，可调节对外输出的PWM信号频率、占空比；供电的电压是多少，输出的高电平就是多少，低电平一直是0V；
3.电压要求：
1)TS1.5PH：输入电压3.3V-5V(注意不可直接超过此电压范围的电压，否则烧毁不予保修)！
2)降压器DVR参数简介：输入(IN)：5-40V DC，输出(OUT)：3.3V；
4.尺寸信息(mm，长宽高)：
1)调速器TS1.5PH：整体约88×46×51mm(含旋钮高度)：
(1)主体：约88×46×40mm(不含旋钮高度)；(2)旋钮：直径约φ13mm，高度约11mm；
(3)线长：默认约300mm，如需定做可联系新为诚客服；(4)重量：约40克。
2)降压器DVR(DC voltage regulator)：整体约47×26×20mm(不含引线)，重量：约20克；
5.更多适配的微型泵型号请与新为诚客服联系。


	微型调速器频率PWM两用型TS1.5PH特点		● ● ●

新为诚利用十余年微型水泵、微型气泵的技术积累，结合20000+行业客户意见、市场反馈等，研发推出新一代微型调速器频率PWM两用型TS1.5PH，具有以下特点：
1.【兼容性强，小身材有大功能】！
1)兼容调速方式多：调速器TS1.5PH，行业罕见兼顾频率、PWM调速的两用微型泵调速器：即可频率调速，也可占空比调速(PWM调速)，通过控制微型泵电机转速，从而调节流量等；
2)兼容新为诚微型泵型号多、使用范围广：
(1)只需调速器，可“直接”调速：额定电压非5V但有5VDC输出或额定供电电压5V的微型泵；
(2)TS1.5PH+降压器DVR组成调速套装，可调速：无5VDC输出、额定电压为非5VDC的微型泵；
2)袖珍体积、搭配数显液晶屏、配合金属旋钮，设置、调节方便；
3)带有“转速记忆”+“工作状态记忆”双功能，设置好转速后，断电重启，能维持断电前的转速；

2.【功能丰富，简约不简单】！
1)液晶屏可直观显示实时占空比、频率，一目了然；
2)降压器输入电压范围广：5-40V DC，输出高电平3.3-5V、低电平0V，符合常见的PWM、频率信号高、低电平规范；
3.调节精度高，可精确到1Hz(频率调速)/1%(PWM调速)；
3.重量轻(仅40克)，体积小(仅约6CM见方)，有调节旋钮，非常适合集成在控制面板中，拿来就用！
4.可直接放置在桌面使用，也可安装至设备面板使用；
5.适合对以下客户群：
(1)对从新为诚购买的无刷微型泵有调速要求，但没时间和精力开发或者不擅长的；
(2)希望调速，但要能记住调速后的转速、工作状态，无需重复设置，直接恢复工作的客户群。
(3)无需太多复杂功能、易用易理解，需要高性价比！


	微型调速器频率PWM两用型TS1.5PH与其他调速器对比		● ● ●

	高性价比TS1.5PH	高性价比TS2-PV
显示方式	液晶显示屏	红绿蓝3种灯，无显示屏
转速调节原理	频率、PWM两用型	电压、PWM两用型
转速调节方式	旋钮设定	旋钮设定
调节精度	1Hz(频率调速)/1%(占空比调速)	/
转速记忆	√	√
工作状态记忆	√	√
是否有稳速功能	×	×
调节精度(误差范围)	/	/
适配新为诚调速泵	详见参数表	详见参数表


	微型调速器频率PWM两用型TS1.5PH使用说明		● ● ●

一、【频率调速型如何接线】—SWJY、WHY频率调速型
1.调速前准备：频调型的微型泵(以WHY4006T-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
1)拔掉频调型上的4Pin接插件；
2)泵电源2Pin接插件：
正极红线——24V电源红鱼夹；
负极黑线——24V电源黑鱼夹；
通电测试，泵能正常运转，泵灯状态：绿灯常亮；说明调速前微型泵正常；
3.断电下，将4Pin接插件(公头)插入泵上对应母头；按下图1接线到TS1.5PH：

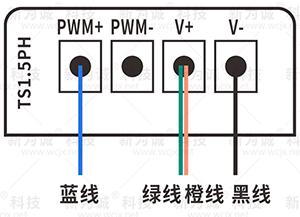

(图1-TS1.5PH侧面调速端口接线)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2(泵指示灯状态：蓝灯常亮(调速状态)，调节频率过程中，灯状态无变化)：

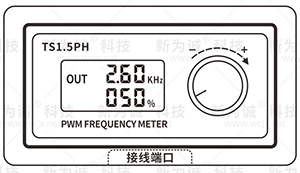

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；
2)按WHY-T频调泵调速规范，占空比先调节到50%；
3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

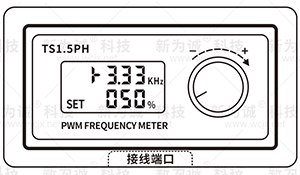

指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

(图3)

4)调速方式与电机转速——类似正比：
SWJY、WHY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5.【注意】：
1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 3.33KHz 时，泵的转速约为3333RPM。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)转速不宜超过WHY-T调速规范允许的833～3333RPM，过低转速约300RPM时(空载下)，可能导致泵停机(泵灯状态：变成红灯常亮(故障等))！此时必须将频率调高到>300Hz，再断电重启泵才能重新启动！

(未完，接下一页)
