您当前的位置：首页>>金属无刷微型真空泵VBX系列

>>无刷微型真空泵产品介绍

成都新为诚科技有限公司

不锈钢微型真空泵|24V无刷抽气泵|铝合金微型真空气泵-高负压中流量VBX系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	气嘴选项
	●	技术参数表	●	二维结构安装图
	●	该系列特点	●	客户维修无害化声明
	●	版本对比	●	随货配件
	●	选型注意事项	●	产品参数曲线图
	●	使用注意、警告	●	微型泵电路参数/电机调速接线


	金属无刷微型真空泵VBX 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

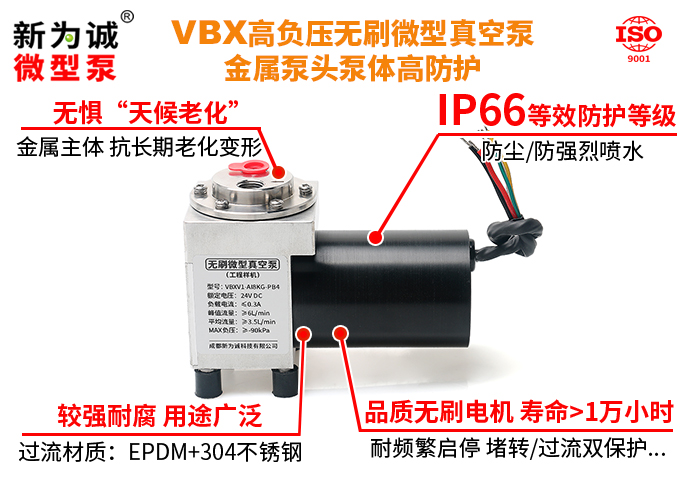

金属无刷微型真空泵VBX-产品实物图

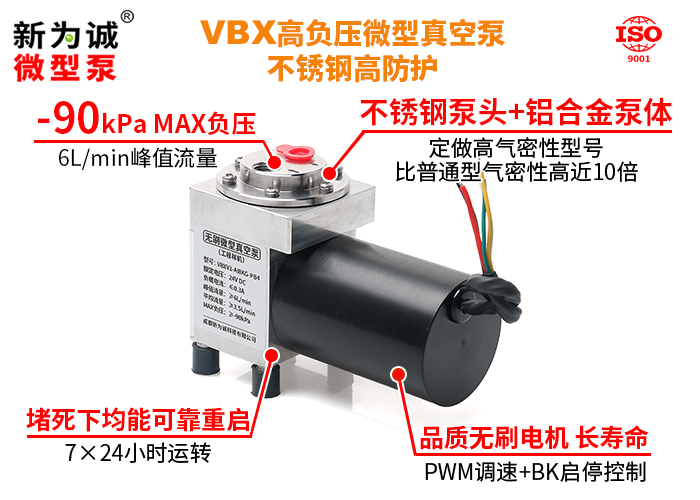

金属无刷微型真空泵VBX-产品实物图


	高气密性微型真空泵VBX 技术参数表		● ● ●

型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX相对真空度(负压)	空载噪音	重量
型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	峰值流量	平均流量	(kPa)	(dB)	(kg)
KG材质(默认)	A型直流无刷电机，隔膜：EPDM，单向阀和密封：FKM，泵头：不锈钢(304)
VBXV1-AI8KG-PB4	24	≤0.3	≤7.2	≥6	≥3.5	≥-90	约70	0.7
VBXV1-AI8KG-PB4-MT (定做高气密性)	24	≤0.3	≤7.2	≥6	≥3.5	≥-90	约70	0.7
对比：标准大气压						0	0
★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”应大于1.5A，客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的24V3A电源。详情点这里！
3.输入电压要求：24V±5%。
4.【型号及代号说明】：
1)V—单抽气微型气泵(也叫微型真空泵)系列；BX是内部编号；
2)V—高负压；
3)1—单泵头；2—双泵头；
4)A—无刷电机A型(标准版默认标配)；
5)接头说明：I8-Rp 1/8圆柱内螺纹接头(默认，高气密性场合，外接R1 1/8圆锥外螺纹)；
6)KG—默认材质组合：隔膜EPDM，单向阀和密封FKM，泵头不锈钢(304)；
7)控制方式：P-无刷电机PWM调速控制；
8)版本简述：J—简化版，B—标准版(目前仅有标准版)；
9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！
10)M-Model(子型号简写)：
1-9：前面型号都相同无法区分时才出现，用于区分不同参数(通常数字越大，参数越高)；
T：定做高气密性型号等；

5.【型号实例说明】：
1)VBXV1-AI8KG-PB4：代表金属高负压微型真空泵VBX系列，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；不锈钢304泵头+铝合金泵体，EPDM隔膜，FKM单向阀和密封；PWM调速+启停控制+FG反馈，标准版，24V DC供电；
2)VBXV1-AI8KG-PB4-MT：代表定做金属高气密性微型真空泵VBX系列，高负压单泵头，无刷电机...其余同1)；

6.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
7.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：108.5×48×69(不含减震脚)；
2.抽、排气嘴尺寸(mm)：Rp 1/8圆柱内螺纹接头；
3.建议接管(mm)：外接R1 1/8圆锥外螺纹(例如不锈钢管、PU管(需客自加转接头))；重量：约700克。
4.抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。


	金属无刷微型真空泵VBX 特点		● ● ●

1.【参数、高气密性优势】
1)新为诚VBX，高负压微型真空泵，MAX负压可达-90kPa(绝压11kPa.abs)，峰值流量6L/min；突破性带压启动能力，MAX真空下仍可正常启动(即可在大负载下可靠重启)！
2)VBX微型真空泵，可定做高密封性型号--深受高气密性场景专业客户青睐：
针对高气密性低泄漏率的运用领域，新为诚可定做高气密性的微型真空泵VBX，采用不锈钢304金属泵头+铝合金泵体，气密性对比非高气密性的版本，提升近10倍！价格不足国外同类产品的十分之一！

2.【耐用、防护与耐腐优势】
1)主体采用高强度铝合金，关键部件304不锈钢精密加工，无惧“天候老化”、抗变形、强度刚度优异。
2)特殊密封结构设计，防护等级等效于IP66，完全防尘、防强烈喷水。
3)过流材质：三元乙丙橡胶+不锈钢304，有较强的耐腐蚀能力，允许气体介质富含水汽。

3.【场景优势】

1)真空吸附、吸引、负压蒸馏场景：VBX负压可达-90kPa，小体积(仅一般成年人拳头大)，适用于各类高负压应用，如真空吸盘、负压吸引、负压蒸馏等等；
2)高气密性气体分析仪器场景：氧气分析仪、氦气检漏仪等气体分析仪器对于气密性有很高要求，轻微的泄漏就会导致分析仪器完全失效，VBX微型真空泵定做高气密性型号，专为该场景设计，本品气密性很高，且出厂时均会进行气密性全检...；
3)更多场景......

4.【高效电机与智能控制优势】
1)高品质无刷电机，寿命长，支持7x24小时连续运转，几乎没有电磁干扰、可靠性高；
2)支持PWM调速和BK信号启停控制，适应频繁启停工况；转速反馈信号实时监测，便于闭环控制。
3)支持任意角度安装(倾斜/垂直/倒置)，适应复杂安装环境。

5.【安全保护与免维护优势】
1)智能保护功能：堵转保护、过流保护等多重防护。
2)无油润滑设计，免维护且不污染介质。


	金属无刷微型真空泵VBX 版本对比		● ● ●

该系列目前有1个版本		标准版	标准版定做高气密性型号MT
新为诚VBX 配置寿命	电机品质	无刷电机★★	无刷电机★★
	隔膜性能	★★★	★★★
	轴承性能	★★★	★★★
	满载寿命	＞5000小时*	＞5000小时*
	空载寿命	＞7000小时*	＞7000小时*
	电机寿命	＞10000小时*	＞10000小时*
新为诚性能	噪音	不做要求	不做要求
	电磁干扰	★★★	★★★
	环境温度	0～50℃	0～50℃
	电压调速功能	×	×
	PWM调速功能	√	√
	FG转速反馈信号	√	√
	堵转保护	√	√
	过流保护	√	√
	是否进行气密性特殊处理及检测	×	√(有且全检)
	保修	1年	1年

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：额定电压下，封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；
(2)空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5)*代表设计样机参数，正式产品寿命正在测试中；
(6)实验数据来源：新为诚公司、原材料供应商实验室。

2.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(未完待续见下一页)
