5腔稳流微型真空泵|流量平稳迷你气泵|小型真空泵|12-27V稳流气泵-小流量小负压VLY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  各种版本对比
  产品参数曲线图
  选型注意事项
  无刷电机信号定义+逻辑接线图
  使用条件、注意、警告
  微型泵电路参数(注意事项)
稳流迷你真空泵VLY 产品彩图


稳流微型真空泵VLY

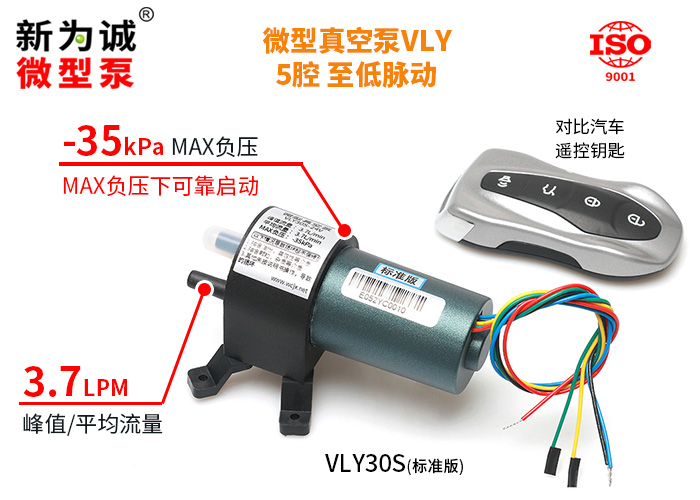

五腔低脉动微型真空泵VLY30S--产品实物大小对比图

稳流微型真空泵VLY

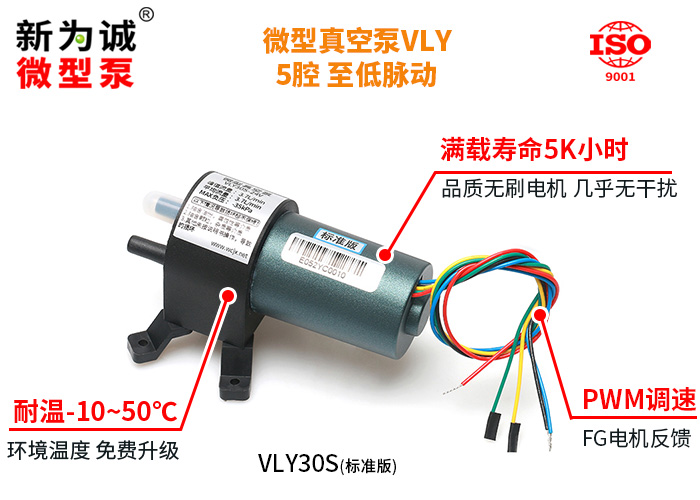

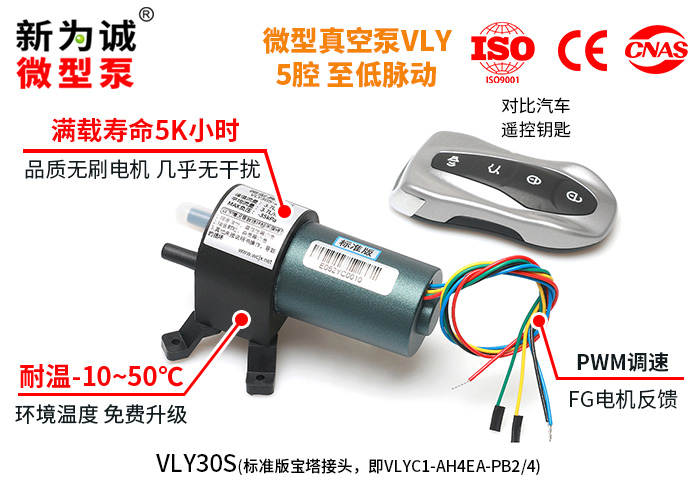

五腔低脉动微型真空泵VLY30S--产品实物图


稳流迷你真空泵VLY 技术参数表



型号

额定电压
(VDC)

额定电流
(A)
额定功率
(W)
启动电流
(A)
流量(L/Min)
MAX负压
(相对真空度)
峰值流量
平均流量
(kPa)
VLY30S
12
<0.3
<3.6
<2.5
3.7
3.7
-35
24
<0.2
<4.8
<2.0
3.7
3.7
对比:标准大气压
0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A(12V型号)/2.5A(24V型号),例如VLY30S-24V就应该选24V3A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的12V5A/JF-24V3A电源。详情点这里!
3.版本说明:
(1)版本:该微型泵目前仅推出标准版,后续将陆续推出简化版、品质版,请关注新为诚官网、微信公众号、小程序等,规格、参数变化等恕不一一通知,谢谢。
(2)实例:VLY30S-24V(标准版),24V DC电压;
(3)具体区别请点击以下链接:各种版本对比
4.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
5.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):约91×39×51.5(含减震脚);
2.抽、排气嘴尺寸(mm):ø3.5(内孔)×ø5.5(外径) 接口形状:直通式(抽排气嘴一样);材质:尼龙;
3.建议接管(mm),ø4×ø8硅胶管:
4.重量:约135克(含减震脚)。
5.泵体上有抽、排气口标识,使用前请一定取下防尘帽。



稳流迷你真空泵VLY 特点

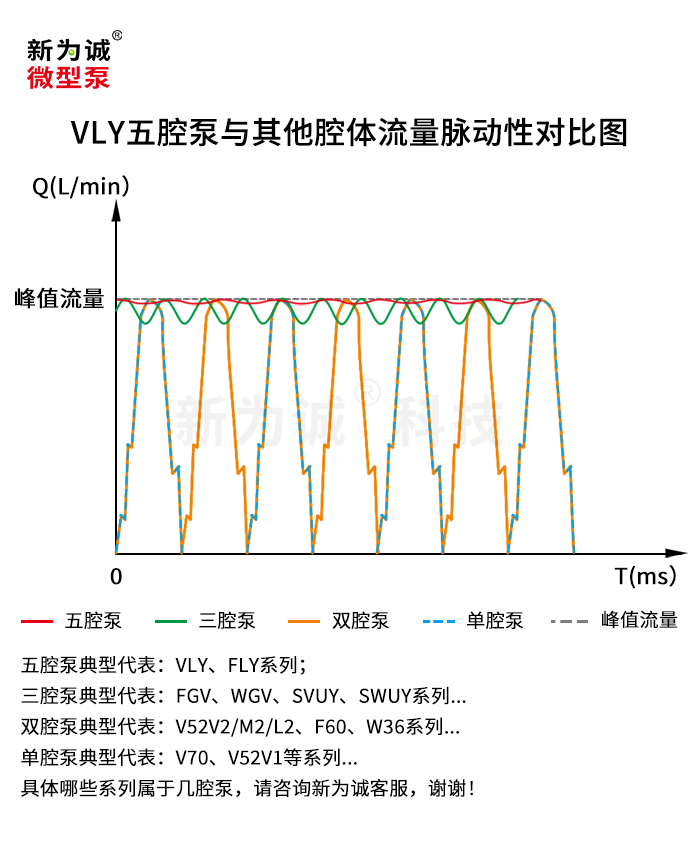

1.新为诚VLY微型真空泵,系至新推出的五腔微型真空泵,流量非常平稳,低脉动,平均流量、峰值流量基本相当(都是3.7LPM)可见一斑,比原来的VUY、SVUY等三腔泵更平稳;
2.新为诚VLY微型真空泵,标准版搭配品质无刷电机,可长期连续运转,电机寿命上万小时,满负载寿命可达约5K小时;在某些色谱分析仪、测硫仪等仪器配套,看重成本但又要兼顾品质场合,较受欢迎;
3.新为诚VLY微型真空泵,抽气口可带大负载,甚至堵死都可正常工作;还可在MAX负压下带压启动,不干扰周围电子元器件、不污染电源、可靠性高......

4.新为诚VLY微型真空泵,标准版、品质版对环境温度耐温更强,从其他系列同版本的耐温环境:0-50℃,免费提升到:-10-50℃,性价比更高!
5.新为诚VLY微型真空泵,标准版可通过PWM信号,改变占空比来改变电机转速、调节流量;有转速反馈信号可实时监控泵转速高低,方便实现闭环控制,使系统更加智能化;

6.新为诚VLY微型真空泵,允许气体介质富含水汽,主体材质为增强尼龙,与介质要接触的材质有:增强尼龙、PP塑料(聚丙烯)、EPDM橡胶,结构强度可靠,有一定的耐腐能力(请自行判断);
7.允许介质富含水汽,可昼夜不停长期连续运转,可任意方向安装;
8.排气端不可带阻尼元件;无油无污染、免维护......



(未完待续见下一页)
