您当前的位置:首页>>大流量调速无刷微型真空泵VQY系列
微型泵产品分类 >>双模式调速微型真空泵产品介绍
成都新为诚科技有限公司
调速无刷微型真空泵|调频调速无刷抽气泵|直流调速无刷真空泵-大流量中高真空VQY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  各种版本对比
  产品参数曲线图
  该系列特点
  进口完整版无刷电机调速详解(缺货)
  选型注意事项
  微型泵电路参数(注意事项)
  使用注意、警告

无刷微型真空泵VQY 产品彩图

调频调速微型真空泵VAY

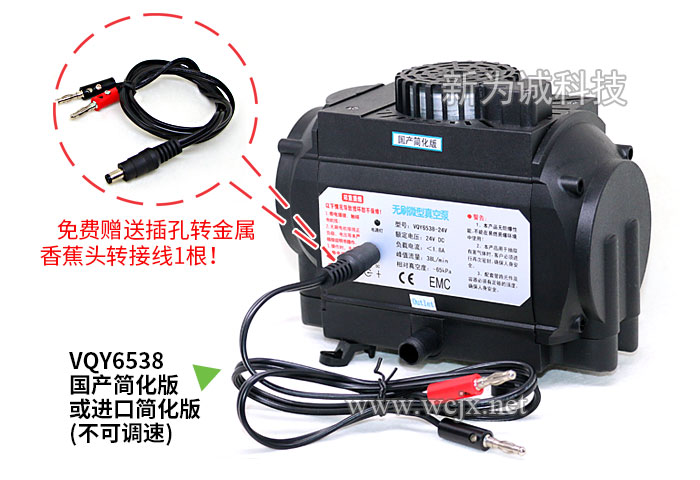

调速微型真空泵VQY简化版实物彩图
调频调速微型真空泵VAY 前往升级版产品V60!

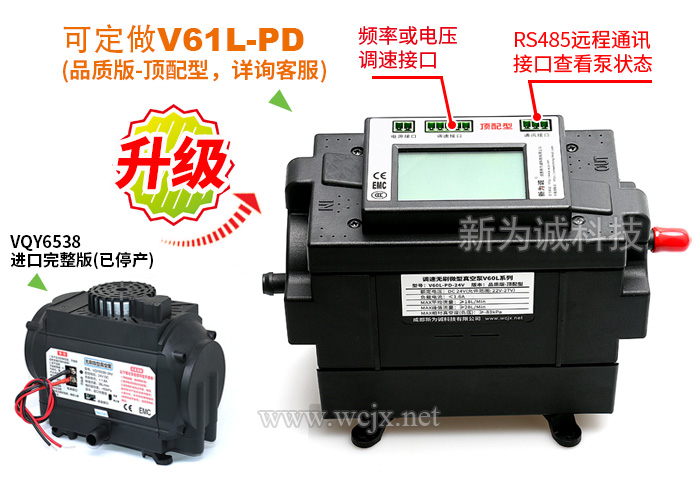

调速微型真空泵VQY进口完整版已停产,请这里访问:升级版产品V61L-PD(品质版-顶配型)

无刷微型真空泵VQY 技术参数表



型号

电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
相对真空度
(负压)
峰值流量
平均流量
(kPa)
VQY6538
24
<1.8
<43.2
38
26.5
≈-65

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

(1)该系列泵MAX启动电流为6A左右,持续时间约100ms;故要求选用的开关直流稳压电源,能够耐受100毫秒的6A左右电流浪涌(耐冲击能力好)。鉴于该启动特性,建议应使用24V6A(约150W)及以上的电源!否则有可能因为电源耐冲击力差,过流保护过小等,造成泵无法启动、电机烧毁等;注意,此类故障不属于正常质保范围!详情点这里!
(2)强烈建议选用新为诚经过改造、配有面板的定做电源 MV-24V6A,避免因电源不符合要求,导致泵无法正常使用!

2.输入电压要求24V±5%。



【其他参数】
1.泵体积(长x宽x高,单位mm):158×76×132(含减震脚);
2.抽、排气嘴尺寸(mm):ø9(内孔)×ø12.6(外径)   接口形状:宝塔式(抽排气嘴一样);
3.建议接管(mm):ø10×ø16硅胶管(因VQY抽吸力较强,保证壁厚≥3mm,以免被吸扁);重量:约950克。
4.红色防尘帽盖得是抽气嘴(inlet),黑色防尘帽盖得是排气嘴(outlet)。


无刷微型真空泵VQY各种版本对比


该系列目前有3个版本
国产简化版
进口简化版
进口完整版
(因电机缺货,暂停供应)
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★
新为诚微型气泵
性能比较
寿命
★★
★★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速性能
×
×
过热保护
×
×
过载保护
×
反接保护
说明
  1.以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
  2.以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
新为诚
寿命值-VQY6538
≥2500小时
>6000小时
>9500小时
寿命测试说明
    在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。
频繁启停
参数
寿命
>10万次
>60万次
>180万次
测试工况
转60秒
停60秒
转30秒
停30秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。
关于调速
1.国产简化版、进口简化版都不能调速;
2.进口完整版有“默认值”或“调速”2种功能。
3.“默认值”:切换至该档位时泵以出厂设定转速运行;“调速”:切换至该档位时可通过外控信号控制泵的转速。

无刷微型真空泵VQY 特点




1.VQY系列无刷微型真空泵—具备双模式调速:调频调速或模拟电压调速(二选一),仅利用一根信号线就可调节泵的电机转速(间接调节泵的流量)及控制泵的起停;不需大功率驱动,非常适合嵌入自动控制系统(仅进口完整版有以上功能,但缺货中......)
2.创新工艺,tupo传统无刷电机小力矩限制,峰值流量高达38L/Min,MAX负压-65kPa,属目前调速无刷微型真空泵中,流量MAX、负压较大产品;
3.VQY系原微型真空泵中,流量MAXVCA系列升级品,升级为品质无刷电机;重量、体积更小(重量仅950克,为原VCA的40%;体积仅VCA的2/3,寿命确是VCA的4-5倍);长寿命、较低干扰;强烈推荐!

4.无刷电机技术:采用定做品质无刷电机,非常适合频繁起停或长期连续运转工况,带载能力强;
5.进口完整版带调速、反接、过热、过载4重功能或保护,进口简化版带反接、过载2重保护,国产版仅带反接保护:
(1)反接保护:若泵正负极接反电机不会烧毁,但泵不工作,正确连接后,泵恢复正常工作;
(2)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(3)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;

6.采用更好的原材料、设备、工艺制造泵部件,成倍提高寿命;全部运动部件都使用耐久型产品,配合品质无刷电机,全方位提高泵寿命。
7.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它不会对控制电路有任何干扰。
8.允许介质富含水汽,可昼夜不停长期连续运转;免费赠送插孔转金属香蕉插头一分二接头,使用更方便。
9.抽气端可带大负载,甚至堵死也属于正常工作;排气端需保持通畅;小体积,无油无污染、免维护......



(未完待续见下一页)
