>>无刷高负压微型真空泵产品介绍

成都新为诚科技有限公司

长寿命无刷微型真空泵|金属直流抽气泵|铝合金24v真空气泵-高负压中小流量VVB系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	使用注意、警告
	●	技术参数表	●	二维结构安装图
	●	该系列特点	●	随货配件/气嘴选项
	●	各种版本对比	●	产品参数曲线图
	●	选型注意事项	●	微型泵电路参数/电机调速接线


	铝合金高负压微型真空泵VVB 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

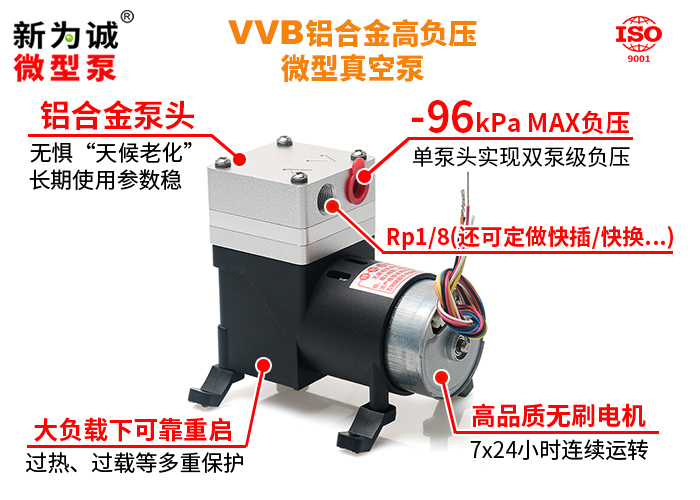

铝合金高负压微型真空泵VVB-产品实拍图

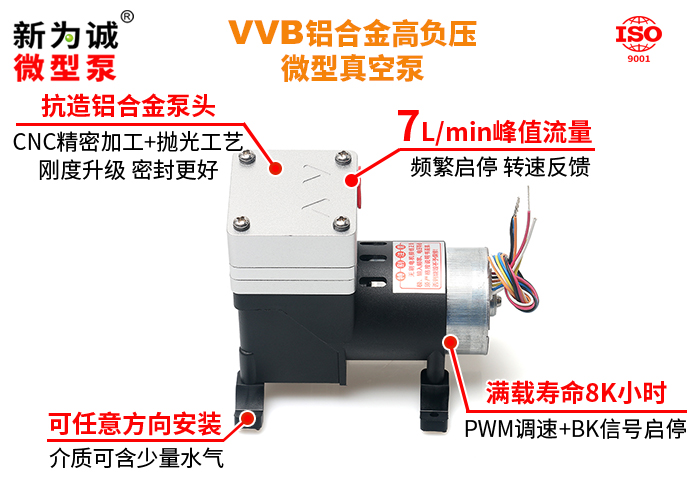

铝合金高负压微型真空泵VVB-产品实拍图


	铝合金高负压微型真空泵VVB 技术参数表		● ● ●

型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX相对真空度(负压)	空载噪音
				峰值流量	平均流量	(kPa)	(dB(A))
EL材质(默认)	A型直流无刷电机，隔膜、单向阀：EPDM，密封：FKM，泵头：铝合金
VVBV1-AI8EL-PP4	24	≤0.3	≤7.2	≥7.0	≥5.0	≥-96	约65
对比：标准大气压						0
★特别说明：本表格参数为正式上市前工程样机预览参数，仅供参考，正式参数可能调整。

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 3A，例如 24V3A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。详情点这里！
3.输入电压要求12V±10%、24V±5%。
4.【型号及代号说明】：
1)V—单抽气微型气泵(也叫微型真空泵)系列；VB是内部编号；
2)V—高负压；
3)1—单泵头；2—双泵头；
4)A—无刷电机A型(默认标配)；
5)接头说明：I8-Rp 1/8圆柱内螺纹接头(默认，外接R1 1/8圆锥外螺纹)；
6)EL—默认材质组合：隔膜、单向阀EPDM，密封FKM，泵头铝合金；
FA材质组合(未来可能推出)：FKM隔膜+阀片+密封，尼龙泵头(耐腐能力比EL配置稍强)；
7)控制方式：P-无刷电机PWM调速控制；
8)版本简述：P—品质版(目前仅有品质版)；
9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

5.【型号实例说明】：
1)VVBV1-AI8EL-PP4：代表高负压微型真空泵VVB，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；铝合金泵头，EPDM隔膜、单向阀，FKM密封；PWM调速+启停控制+FG反馈，品质版，24V DC供电；
2)VVBV1-AI8FA-PP4：代表高负压微型真空泵VVB，单泵头，无刷电机，Rp 1/8圆柱内螺纹接头；尼龙泵头，FKM隔膜、单向阀、密封，尼龙泵头(耐腐能力增强)；......其余同1)；

6.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
7.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：88×41×86(含减震脚)；
2.抽、排气嘴尺寸(mm)：Rp 1/8圆柱内螺纹接头；
3.建议接管(mm)：外接R1 1/8圆锥外螺纹(例如不锈钢管、PU管(需客自加转接头))；重量：约350克。
4.抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。


	铝合金高负压微型真空泵VVB 特点		● ● ●


	1.【核心优势】 1)铝合金高负压微型真空泵VVB，系广受欢迎的SVBY/VRY升级品，并综合双泵头VFY优点，仅以单泵头就达到，行业内需双泵头才能达到的更高负压，实现了从-75kPa到-96kPa(5kPa abs.)的阶段式跨越！ 2)突破性带压启动能力，MAX真空下仍可正常启动(即可在大负载下可靠重启)！ 2.【为什么选铝合金泵头？三大技术亮点】： 1)气密性保障：通过CNC数控机床精密加工+专用抛光工艺，泵体密封面达到很高精度，确保MAX负压稳定维持，避免漏气导致性能衰减； 2)无惧天候老化：铝合金材质天然具备高刚性、低形变特性，对比塑料泵头，长期使用不会出现因温度/湿度变化导致的参数漂移(比如真空度突然下降)，数据更可信。 3)环境耐受性：抗氧化、耐腐蚀，无惧潮湿、温差等环境因素干扰，户外或实验室长期运行无需频繁维护，省心又省钱。 3.【场景优势】 1)小体积大能量：在紧凑设计中实现高负压与高气密性的平衡，VVB负压可达-96kPa，小体积(仅一般成年人拳头大)，特别适合对空间敏感的设备集成(如医疗仪器、便携检测设备)，兼顾性能与便携性； 2)若您的应用需要“持续稳定”的高真空(比如真空夹持、真空干燥)，VVB系列的金属泵头和精密工艺正是为这类需求而生。 3)新为诚VVB微型真空泵，专为需要高真空度(绝压5kPa abs.)的应用设计，无论是精密仪器、实验室抽滤，还是各类工业级小体积高负压应用：如真空吸盘、负压吸引、负压蒸馏等等；都能以“稳定参数”和“持久耐用性”成为可靠伙伴！ 4)更多场景...... 4.【高效电机与智能控制优势】 1)高品质无刷电机，寿命长(满载重载寿命长达8K小时，电机寿命更长达15K小时...)，支持7x24小时连续运转，几乎没有电磁干扰、可靠性高； 2)支持PWM调速和BK信号启停控制，适应频繁启停工况；转速反馈信号实时监测，便于闭环控制。 3)允许介质富含水汽，支持任意角度安装(倾斜/垂直/倒置)，适应复杂安装环境。 5.【安全保护与免维护优势】 1)智能保护功能：过热、过载等多重防护。 2)无油润滑设计，免维护且不污染介质。 3)抽气端可带大负载，甚至堵死也属于正常工作；排气端不可带阻尼元件；无油无污染、免维护...... 6. 【低成本+多接头优势】 1)未来开模后，可将铝合金泵头替换为尼龙泵头，维持高负压性能下，进一步降低成本，为您的设备或项目持续提供低成本优势！ 2)VVB泵体自带I8(Rp1/8内螺纹)接头，可灵活搭配宝塔、快插、快拧等多种接头，总有一款适合您！


	铝合金高负压微型真空泵VVB 版本对比		● ● ●

该系列目前有1个版本		品质版
新为诚VVB 配置寿命	电机品质	无刷电机★★★
	隔膜性能	★★★
	轴承性能	★★★
	满载寿命	＞8000小时*
	空载寿命	＞12000小时*
	电机寿命	＞15000小时*
新为诚性能	电磁干扰	★★★
	环境温度	0～50℃
	PWM调速功能	√
	FG转速反馈信号	√
	电机控制启停信号 (视购买情况而异，可能无)	/
	过热保护	√
	过载保护	√
	保修	2年

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：额定电压下，封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；
(2)空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5)*代表设计样机参数，正式产品寿命正在测试中；
(6)实验数据来源：新为诚公司、原材料供应商实验室。

2.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(未完待续见下一页)
