迷你自吸微型水泵|野外取样抽水泵|直流取水小水泵|迷你12v水泵-毫升级迷你水泵W17N系列

参数列表

【点击右边表格文字查看】

 产品彩图

 可靠性寿命说明

 技术参数表
 三维结构安装图
 特点简介
 吸程扬程测试数据
 选型注意事项
 随货配件
 使用注意、警告

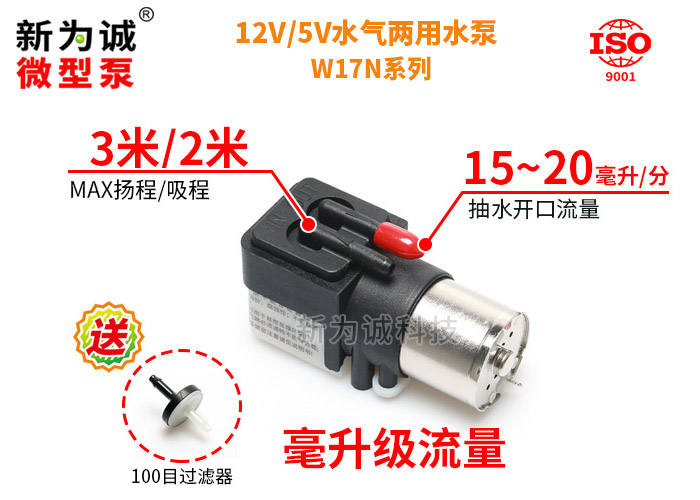

毫升级微型水泵W17N 产品彩图

无刷调速真空泵V014S
有刷迷你真空水泵W17N(左)与5个壹元硬币重叠后体积对比

毫升级微型水泵W17N 技术参数表


型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量
吸程
MAX
扬程
额定
电压
负载
电流
额定
功率
平均
流量
MAX负压
(相对真空度)
(V DC)
(mA)
(W)
(L/min)
(M)
(M)
(V DC)
(mA)
(W)
(L/min)
(kPa)
W17N15
5
≤90
≤1.0
≥0.015
2
3
5
≤90
≤0.45
≥0.2
≥-17
W17N20
12
≤40
≤0.84
≥0.020
12
≤40
≤0.48
≥0.3
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源,所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的开关直流稳压电源。

2.注:工作电压5V±10%、12V±10%,输入电压变化会影响负载电流大小。
3.如无特别说明,技术参数均是在20℃、标准大气压101kPa的条件下的测定值,作为水泵时,测试介质为常温纯净水。对于其它参数规格的产品,可以联系定做;
4.表中参数是在额定电压下测得,当电压变化(转速变化)时,真空度基本不变;
5.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值;不建议使用质量流量计进行测量,因采样频率不足等原因易导致较大误差(这不是微型泵的问题)。
5.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 1A,例如5V2A或12V2A以上的开关直流电源(过载能力要强),
否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),推荐我司专门定做的5V2A/12V2A电源。

【体积、接管】
1.泵体积(长××高,包容尺寸,单位mm):68×29×36
2.抽、排气嘴尺寸(mm):ø2(内孔)×ø4.2(外径),接口形状:直插式(抽、排气嘴一样);
3.建议接管(mm):ø3×ø6硅胶管;重量:约75克。
4.抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分),盖有防尘帽,请使用前取下。


毫升级微型水泵W17N 特点简介



1.新为诚毫升级微型水泵W17N,优势如下:
(1)毫升级流量:微型隔膜泵W17N,提供开口流量15-20ml/Min流量,可用于实验室、环保等需要微量液体传输行业;
(2)体积小巧(仅约两根手指前3关节大小):野外气体液体采样分析,采样仪器内部空间有限,而W17N体积仅为:68×29×36mm(长宽高),可以轻松放入,节省空间;
(3)
在至高扬程及吸程时流量衰减不大:在MAX扬程3米及MAX自吸2米时,W17N系列均可保持约15ml/Min的流量。
2.新为诚毫升级微型水泵W17N,流量上限较低,可以采用阀门或降低电压等方式调低流量到更小,比其他高上限流量微型泵达到同样效果更容易实现,避免转速降得太低导致脉动性变得过于明显......;新为诚微型泵
3.微型水气两用水泵W17N,性价比较高:对比同等流量级别的微型蠕动泵等,价格仅为几分之一;且无需像蠕动泵那样经常更换软管,维护和耗材成本较低;

4.新为诚毫升级微型水泵W17N,仍然采用品质有刷电机,可昼夜不停长期连续运转;
5.较低功耗,可在野外3.7V锂电池或12V蓄电池等长期供电(需选对应电压产品),可用2米吸程(水管长度可远大于2米,只需垂直高度≤2米,泵会自动抽水过来......),方便得进行野外取水采样,无需为取水样涉险;新为诚微型泵
6.新为诚毫升级微型水泵W17N,属于较特殊的抽气、抽水两用泵,工作介质可为气体和(或)液体(非油且无强腐蚀、无颗粒等);有水抽水、有气抽气,可长时间缺水空转、干转不损坏,而一般水泵空转较长时间可能烧毁!
7.可昼夜不停长期连续运转,噪音低,袖珍体积;无油无污染、免维护......
8.抽气(水)端可带大负载,甚至堵死,皆属于正常工作;排气(水)端排水口必须保持通畅。


毫升级微型水泵W17N 选型注意事项


【说明】:
1.选型特别注意:
(1)作气泵使用时,泵的抽气口可满负载运行(即封堵抽气口),但是施加的负载不能超过泵的MAX负压;排气口需保持畅通。
(2)作水泵使用时,抽水口只允许短暂堵死或带大负载,长期负载不大于标称负载(MAX自吸高度水柱等效压力);出水口不允许堵死,但可施加不大于标称负载(MAX排水高度水柱等效压力),否则请选择ASPPSPCSPBSP-S微型压力水泵系列产品。

2.关于低电磁干扰型:水气两用微型水泵W17N,无法定做低电磁干扰型号,如有控制电路和W17N共用同一个电源,可能会有杂波通过导线传导从而影响控制电路,如需低电磁干扰型号,请选用新为诚其他无刷电机产品,本身就是较低干扰,如W24D等,点此查看
3.真空度值越小抽吸能力越强,详见微型真空泵常识。
4.如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


毫升级微型水泵W17N 使用注意、警告


1.泵的工作环境
环境温度: 0℃ ~ 50 ℃,环境相对湿度:≤90%,无结露。泵不宜在室外日晒,应在清洁、通风的环境中工作。

2.泵的工作介质
泵所抽取的气(液)体必须无腐蚀、不含颗粒、油分,但允许富含水汽;不允许抽取高黏度液体,不可长时间抽取容易沉淀及结晶液体;
允许气体介质温度:0 ~ 50 ℃(禁止气体中含有冰粒等固体颗粒)
允许液体介质温度:0 ~ 50 ℃(禁止液体中含有冰粒等固体颗粒,如水不能结冰等)。


3、过滤问题
当泵工作一段时间后,所抽气体中含有的粉尘会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在抽气口端一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然还有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。


【注意事项】
焊接电机引线时必须迅速,否则高温会损坏电机。

【警告】
1、异物不得落入气咀,否则将损坏微型泵。
2、本产品无防水、防尘、防爆功能,也不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!
3、当抽取有害气体时,客户必须对泵进行再次密封,确保安全!

(未完待续见下一页)
