成都新为诚科技有限公司
耐腐金属微型水泵|耐油金属小型水泵|粘性杂质微型抽水泵-24V高扬程WYP系列

参数列表

【点击右边表格文字查看】

  产品彩图

  使用注意、警告

  技术参数表
  三维结构安装图
  该系列特点
  随货配件、产品参数曲线图
  各种版本对比
  调速接线说明
  选型注意事项
  微型泵电路参数(注意事项)
耐腐微型自吸水泵WYP 产品彩图



无刷电机抽打两用气泵FKY

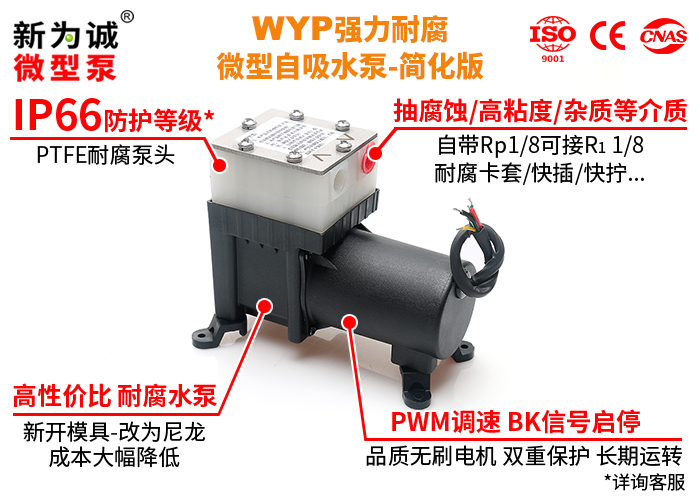

耐腐微型自吸水泵WYP-产品实物图



无刷电机抽打两用气泵FKY

耐腐微型自吸水泵WYP-产品实物图

耐腐微型自吸水泵WYP 技术参数表


1.WYP系列标准产品:
型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量


MAX
扬程
额定
电压
负载
电流
额定
功率
峰值
流量
平均
流量
MAX负压
(相对真空度)
MAX输
出压力
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(L/min)
(kPa)
(kPa)
WYPR1-AH8PV
-PB2
12
≤1.5
≤18
≥1.2
≥2
≥20
12
≥2.5
≥-20
≥30
WYPR1-AH8PV
-PB4
24
≤1.0
≤24
≥1.2
≥2
≥20
24
≥2.5
≥-20
≥30
对比:标准大气压
0
0
★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。


【注意】
1.所有规格均使用直流电源。所需电池或直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.输入电压要求:12V±10%、24V±5%。
3.该系列微型泵对启动电流有一定要求,为保证泵的正常运转,建议所配直流稳压电源“过流保护电流”:
1)WYPR1-Axxxx-PB2(12V型号)应超过xA,例如 12Vx-xA;
1)WYPR1-Axxxx-PB4(24V型号)应超过6A,例如 24V7-8A;
客户配备的开关直流电源(过载能力要强);否则可能造成泵无法启动甚至烧毁(注意,此类故障不属于正常质保范围)!强烈推荐我司专门定做的JF-12V5A/JF-24V3A。详情点这里!

4.型号、版本及代号说明:
1)型号说明:
(1)W—水气两用水泵、YP—内部编号;
(2)R-偏重耐腐蚀耐油;1-单头,2-双头(未来可能推出);
(3)A-无刷电机,C-有刷电机;
(4)H8-接头:标配H8接头材质PVDF;
(5)PV-PTFE隔膜、阀片及密封+PVDF泵头;
(6)P-PWM调速+FG电机转速反馈;
(7)J-简化版,B-标准版;新为诚微型泵
(8)2-12V DC供电,4-24VDC供电

2)实例:WYPR1-AH8PV-PB4,代表:耐腐水气两用微型水泵WYP,单泵头,品质直流无刷电机,PVDF耐腐材质宝塔接头,默认耐腐材质组合;PWM调速;标准版,24VDC供电;

5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高,单位mm):约115×51×91.5(不含安装座);
2.抽、排气嘴规格:内φ5.5×外φ9.0mm,宝塔直通式,材质:PVDF;
3.建议接管:
(1)抽非腐蚀性介质时:建议接内φ7×外φ13mm硅胶管;
(2)抽腐蚀性介质时:建议接内φ8×外φ10mmPTFE管(因PVDF的小管径管子很难找,建议用PTFE管);
(3)油类、低浓度杂质、粘性液体、海水等特殊介质等,客户需结合对应特性,自行配置合适接管,并充分考虑易燃易爆、压力等特性,以保证安全!
4.抽、排气嘴有IN、OUT指示,盖有防尘帽,使用前请取下。
5.重量:约800克。


耐腐微型自吸水泵WYP 特点




1.新为诚科技,利用十余年微型水泵、微型气泵的技术积累,结合20000+行业客户意见、市场反馈等,开发出耐腐耐油微型水泵WYP系列,将直流微型水泵的耐腐蚀、耐多种介质能力提升到一个新高度!属目前新为诚直流微型水泵中,耐腐MAX、耐受介质种类MAX产品;

2.【耐腐、材质、密封优势】
WYP系列,系全新设计的耐腐、耐油、耐多种介质微型水泵产品,具备以下优异特性:
1)很强的耐腐蚀性及优异介质包容性:
隔膜、阀片、密封等采用PTFE材质(俗称“塑料王”,也即常说的特氟龙、聚四氟乙烯);泵头采用PVDF材质(聚偏氟乙烯,成本昂贵),无橡胶材质;可耐受强酸(例如98%常温浓硫酸)、强碱等各类腐蚀性介质及有机溶剂,包括酯类极性有机溶剂...
2)无惧“天候老化”:
主体结构和关键零件,均采用高强度铝合金精密加工而成,不怕风吹日晒,不同于普通塑料、橡胶存在天候老化(时间久了存在塑料变形、橡胶老化)问题;
3)优异的密封性:
在1MPa(10bar)静压实验下无泄露!特殊设计的密封结构保证了介质运输过程中无气泡产生;
4)气嘴耐腐:出厂标配PVDF材质宝塔气嘴;

3.【体积、多介质、多场景等优势】
1)耐腐耐油微型水泵WYP,体积仅成年人2个拳头大小,仅重800克,在对体积、重量等有严格要求场景优势较大;
2)可抽取腐蚀性介质、油类、粘度液体、杂质液体(对杂质不敏感,可抽取低浓度80目(0.3mm粒径))、海水等多种介质,耐受性能良好,PTFE材质及特殊结构可减少杂质卡滞......实验正在不断归纳完善中;
3)综合了常见抽酸碱的磁力泵、氟塑料泵、齿轮泵、螺杆泵等优点,例如采用类似的耐腐材料,但体积、功耗、自吸等又具备自身优势,可以在“部分场合”取代以上类型的水泵,用于输送酸碱介质、油类、粘度、低含量杂质液体、海水等,在多个场景都能使用,用途广泛!

4.【防护、结构优势】
1)防护等级较高,相当于IP66,可防尘、防溅水;适合对防护等级高的场景;
2)设计先进,可靠耐用。阀片结构采用特殊设计,耐受液体反复冲击。
3)采用特殊防护工艺,耐恶劣环境:高低温环境、腐蚀环境。
3)主体结构和关键零件均采用高强度铝合金精密加工,尺寸精度高,耐高低温介质,不易变形,强度、刚度高,可承受高负载。
4)耐压能力强:MAX可达2bar;气密性好、泄漏率低;

5.耐腐耐油微型水泵WYP,仍然保持了水气两用微型水泵优势:有水抽水、有气抽气;自吸极快2米(无需加引水),更将理论扬程提高到了20米(原水气两用水泵中MAX高的是11米的W36);特别适合长期连续运转场合,例如水处理行业长期在线检测、采样(允许含少量颗粒)等;......
6.耐腐耐油微型水泵WYP,配备品质无刷电机,可通过 PWM 信号调节泵的电机转速从而改变流量,也可通过BK信号线控制泵的启停,适用于频繁启停的工况。还可通过FG转速反馈信号得知泵的实时转速,便于实现闭环控制。
7.微型水泵WYP,电机具有多种保护功能。如堵转保护、过流保护功能,无油不污染介质、免维护,不污染输送介质;安装姿态无限制,可任意方向安装,均能正常工作。
8.新为诚两用微型水泵WYP,可长时间缺水空转、干转不损坏;配合新为诚浮动开关FS20A,可实现空调冷凝水无人值守自动排水等用途,性价比高;不像某些叶轮式或离心式微型水泵,缺水空转几十秒甚至几秒钟就烧毁了!
9.低干扰:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
10.新为诚WYP两用微型水泵,做气泵用时,抽、排气端都可带大负载,甚至堵死也属于正常工作;作水泵使用时,抽水口可满负载运行(完全堵塞),排水口只可短暂堵塞;可昼夜不停长期连续运转,噪音低!



耐腐微型自吸水泵WYP 版本对比

该微型泵暂定推出1个版本,如下表:
版本比较
标准版
寿命

满载抽液寿命(小时hrs)

待定*
空载抽液寿命(小时hrs)
6000*

电机寿命(小时hrs)

8000
新为诚
配置/性能
电机品质
无刷电机★★
噪音
★★
电磁干扰
▲▲
PWM调速功能
启停功能
转速反馈信号

反接保护

×

堵转保护

过流保护

保修

1年
调速器
新为诚调速器TS-TY
产品寿命测试说明:
1.★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
2.*代表设计目标参数,实际寿命正在测试中。
3.满载寿命测试工况:进液口连接软管并浸入清洁水(干净自来水)液面下,排液口通过调节阀将排水压力限制在200kPa,使泵长期连续运转抽水;
4.空载寿命(液体)测试工况:进液口连接软管并浸入清洁水(干净自来水)液面下,保持排液口畅通,使泵工作24小时不停机连续运转抽水;
5.电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转
6.寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5℃~33℃,随气候波动;相对湿度50%~85%,随气候波动;若实际工况优于我们测试工况,寿命将会延长。
7.品质版噪音数据以后会更新。标准版噪音更大,不作具体数据规定、不作检验标准。
8.实验数据来源为新为诚科技实验室,以及供应商实验室。

(未完待续见下一页)
