【以下调速规范适用型号】:V50、F50系列调速微型泵,F50L/V50L简称“50L”,类似还有“50S”

【注意】:因批次、原料等可能存在差异,故配件线缆的颜色可能不同,例如赠送的远控线、调速线、RS485线等,可能出现配件线缆,线序颜色和以下内容不对应,请按照端口序号,核对线缆定义与序号正确使用即可,请谅解,谢谢!
调速微型泵各种类型接线详解(点击小图可看大图)

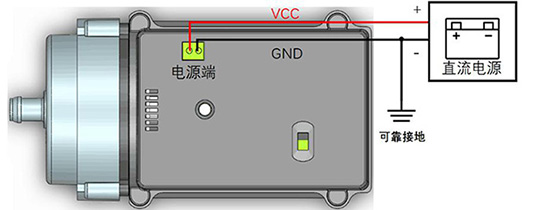

一、基础型(适用版本:JJ,例如50L-JJ等)
无刷微型真空泵F50V50基础型接口示意图

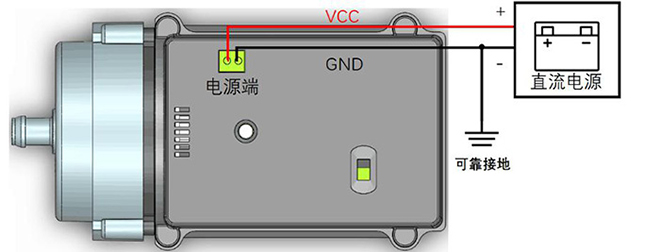

图1-1基础型接线说明
说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。通过拨动开关来控制泵启停。

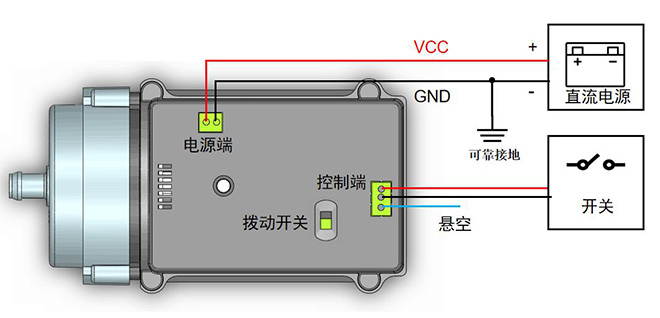

二、远控型(适用版本:JY/BY,例如50L-JY/BY等)
无刷微型真空泵F50V50远控型接口示意图
图2-1远控型接线说明
说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置,控制端红线连接泵内部5V电压,黑线为控制信号线。连接红线与黑线则泵停机,断开红线与黑线则泵启动。
注意:控制端红线与黑线连接时的电流约为1.5mA。

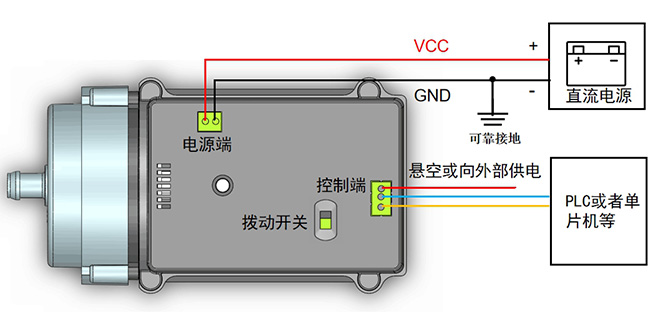

三、频调型(适用版本:JH/BH,例如50L-JH/BH等)
图3-1频率调速型接线说明

频率调速型接口定义表:

插件
引脚
颜色
输入
信号定义
信号说明

电源端

1红
VCC_24V
24V电源输入
额定电压24V,电压范围22-26V
2黑
GND
电源地
控制端
1红

VCC_5V

5V电源输出

  可为外部器件提供MAX20mA的电流

2蓝

Fre

频率调速
3.3V≤高电平≤5V
0≤低电平<0.8V

  输入方波,建议幅度值5V,占空比50%,直流偏置电压2.5V。
  频率调速范围833Hz-3333Hz对应833-3333rpm,当频率<833Hz则按MIN转速运行,当频率>3333Hz则按MAX转速运行,如果直接接入高电平则泵停止运行。
  接入低电平或悬空则泵按上一次停止时的速度运行。频率信号需与泵共地。

3黄

GND

电源地

 接外设信号地

注意:当不需要通过信号调速时,可按照图2-1进行接线控制泵的启停。

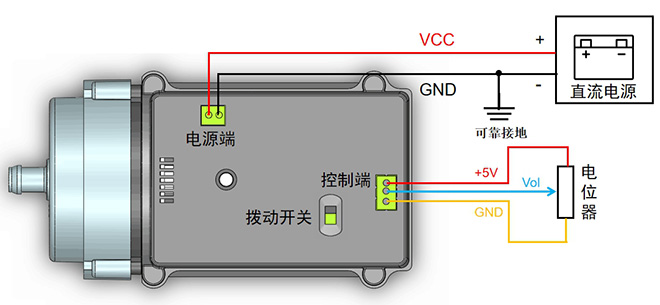

四、电调型(适用版本:JV/BV,例如50L-JV/BV等)

图4-1电压调速型接线说明

说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极,控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时,接线方法如图4-1所示,要求电位器总阻值大于2KΩ,拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时,接线方式同频率调速型(图3-1所示)。
插件
引脚
颜色
输入
信号定义
信号说明

电源端

1红
VCC_24V
24V电源输入
额定电压24V,电压范围22-26V
2黑
GND
电源地
控制端
1红

VCC_5V

5V电源输出

  该输出仅可提供MAX 20mA的电流,采用单片机、PLC方式调速时,该口可悬空绝缘包扎;

2蓝

Vol

电压调速
0≤Vol≤5V

  电压调速范围0.5-4.5V,对应转速3333-833rpm,随着电压的升高转速相应降低。当输入小于0.3V时泵按存储转速运行。当电压大于4.8V时泵停止运行。
  不可输入负电压(低于0V)或者高于5.5V的电压,否则可能造成永久损伤!
   电压信号需与泵共地。

3黄

GND

电源地

  接外设信号地

特别说明:
(1)当不需要通过信号调速时,可按照图2-1进行接线控制泵的启停。
(2)当使用旋钮电位器(不论是新为诚赠送的还是客户自己配备的,下同)调速过程中,当旋钮电位器转动一下后,需保持100ms等待电压稳定,泵的转速才会做出相应改变,快速旋转电位器,泵可能无法快速做出对应的转速变化。
(3)注意:反时针是调高转速;顺时针是调低转速;
(4)若调大转速时,旋钮旋转过快而使泵未达到最大转速,请反向旋转电位器后,再缓慢向调大转速方向旋转电位器。
(5)如需在某固定转速下进行启停控制,可用电位器调速到需要的转速,
一定要“先”将拨动开关打到“关”,再拔掉旋钮电位器与泵控制接口接插件,按照图2-1进行接线控制泵的启停;最后将拨动开关打回到“开”,切忌带电切换!此时泵将按照调整后的转速进行启停。
(6)旋钮电位器旋转过程中会有调速过程,无法用于某固定转速启停,如有类似需求,可选择顶配型。

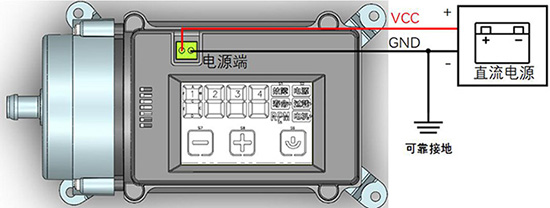

五、触控型(适用版本:BC/PC,例如50L-BC/PC等)
无刷微型真空泵V50F50触控型接口说明
图5-1触控型接线说明
说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。通过控制液晶屏控制泵运行。
注:
(1)为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。
(2)购买触控型或顶配型的用户若未使用新为诚配套电源,可能对泵造成损坏或干扰泵的正常运行,强烈建议在电源端引出地线可靠接地,有助于提高运行可靠性!

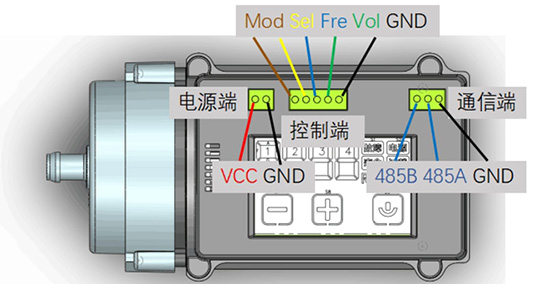

六、顶配型(适用版本:PD,例如50L-PD等)
无刷微型真空泵V50F50顶配型接口说明
顶配型接线说明
说明:顶配型不仅配有液晶触控屏调速功能、故障显示功能,还配备了远端频率调速功能、远端电压调速功能和RS-485 通信功能。下面是顶配型接线端口对应的信号说明。

1.【顶配型接口的完整定义】

插件
引脚
颜色
输入
信号定义
信号说明
电源端
1红
VCC
24V电源输入
额定电压24V,电压范围22-26V
2黑
GND
电源地
控制端
1棕
Mod
工作模式选择
3.3V≤高电平≤5V
0≤低电平<0.8V

  Mod信号接高电平为通过电压或频率进行调速控制,接低电平则电机停止运行,悬空(不连接线缆)为通过液晶屏控制调速。

2黄
Sel

调速模式选择
3.3V≤高电平≤5V
0≤低电平<0.8V

  Sel信号输入高电平为频率调速、低位电平为电压调速。
3蓝
Fre
频率调速
3.3V≤高电平≤5V
0≤低电平<0.8V

  输入方波,建议幅度值5V,占空比50%,直流偏置电压2.5V。
频率调速范围833Hz-3333Hz,对应833-3333RPM;
  当100Hz<频率<833Hz,则按MIN转速运行;
  当频率>3333Hz,则按MAX转速运行;
  当频率≤100Hz,则泵停止运行。

4绿
Vol

电压调速
0≤Vol≤5V

  调压范围0-5V,输入0V时为MIN转速,随着电压的升高转速也相应增高。不可输入负电压(低于0V),否则可能造成产品永久损伤!

5黑
GND
共地
控制信号共地
通信端
1
485B

RS-485通讯

  RS-485串行通信接口,输出电机运行时间,实时转速,告警代码以及出现次数,需要专用RS-485转USB接线(客户自配)。

2
485A
3
GND
注:
(1)为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。
(2)购买触控型或顶配型的用户若未使用新为诚配套电源,可能对泵造成损坏或干扰泵的正常运行,强烈建议在电源端引出地线可靠接地,有助于提高运行可靠性!
