【以下调速规范适用型号】:V60、V61、F60系列无刷小型真空泵或小型气泵

新为诚调速微型泵各种类型接线详解(点击小图可看大图)


【注意】:因批次、原料等可能存在差异,故配件线缆的颜色可能不同,例如赠送的远控线、调速线、RS485线等,可能出现配件线缆,线序颜色和以下内容不对应,请按照端口序号,核对线缆定义与序号正确使用即可,请谅解,谢谢!
一、基础型
高负压调速微型真空泵V60-基础型接线
图1 基础型接线说明
说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。通过拨动开关来控制泵启停。
二、远控型
图2 远控型接线说明

说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极。使用远程控制功能时需将拨动开关置于“开”的位置。控制端红线连接泵内部5V电压,黑线为控制信号线。连接红线与黑线则泵停机,断开红线与黑线则泵启动。
PS:控制端红线与黑线连接时的电流约为1.5mA。

警告:远控型控制端,严禁误接、错接供电电源!否则烧毁将不予保修!


三、频率调速型(频调型)
调速微型真空泵6061系列-频调型
图3 频调型接线说明

新为诚频调型接口定义表

插件
引脚
颜色
输入
信号定义
信号说明

电源端

1红

VCC_24V

24V电源输入

额定电压24V,电压范围22-26V

2黑
GND
电源地

控制端

1红

VCC_5V

5V电源输出

  可为外部器件提供MAX20mA的电流

2蓝
Fre
频率调速
3.3V≤高电平≤5V
0≤低电平<0.8V

  输入方波,建议幅度值5V,占空比50%,直流偏置电压2.5V。
  频率调速范围1333Hz-3333Hz对应1333-3333rpm,当频率<1333Hz则按MIN转速运行,当频率>3333Hz则按MAX转速运行,如果直接接入高电平则泵停止运行。接入低电平或悬空则泵按上一次停止时的速度运行。

3黄

GND

电源地

  接外设信号地



四、电压调速型(电调型)
高负压调速微型真空泵V60-触控型接线
图4 电调型接线说明
说明:电源端红色线连接24V直流电源的正极,黑线连接电源负极,控制端可接电位器、单片机或PLC等外设调速。使用外接电位器方式调速时,接线方法如图4所示,要求电位器总阻值大于2KΩ,拨动开关置于“开”的位置。使用单片机、PLC提供电压信号时,接线方式同频率调速型(图3所示)。

1.新为诚电调型接口定义表
插件
引脚
颜色
输入
信号定义
信号说明

电源端

1红

VCC_24V

24V电源输入

额定电压24V,电压范围22-26V

2黑
GND
电源地

控制端

1红

VCC_5V

5V电源输出

  可为外部器件提供MAX20mA的电流

2蓝

Vol

电压调速
0≤Vol≤5V

  电压调速范围0.5-4.5V,对应转速3333-1333rpm,随着电压的升高转速相应降低。
  当输入小于0.3V时泵按存储转速运行。当电压大于4.8V时泵停止运行。不可输入负电压(低于0V)或者高于5.5V的电压否则可能造成损伤!

3黄

GND

电源地

  接外设信号地


2.特别说明:
(1)使用旋钮电位器调速过程中,当旋钮电位器转动一下后,需保持100ms等待电压稳定,泵的转速才会做出相应改变,快速旋转电位器,泵无法快速做出对应的转速变化。
(2)如果调大转速时,旋钮旋转过快而使泵未达到MAX转速,请反向旋转电位器后,再缓慢向调大转速方向旋转电位器。
(3)旋钮电位器旋转过程中会有调速过程,无法用于某固定转速启停。

五、触控型
高负压调速微型真空泵V60-触控型接线

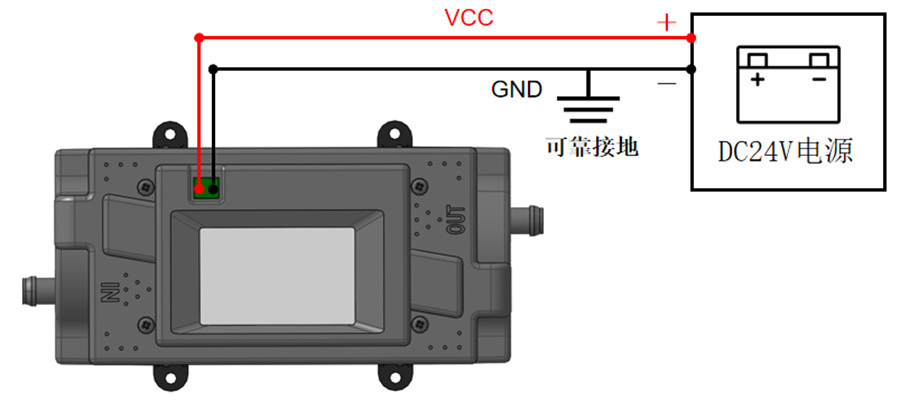

图5 触控型接线说明
说明:
1.电源端红色线连接24V直流电源的正极,黑线连接电源负极。通过触控液晶屏控制泵运行。
2.为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。
3.购买产品的用户若未使用新为诚公司配套电源,可能会因为电源的品质对泵造成损坏或干扰泵的正常运行,强烈建议在电源端引出地线可靠接地,有助于提高运行可靠性!

六、顶配型
顶配型接线说明
说明:顶配型不仅配有液晶触控屏调速功能、故障显示功能,还配备了远端频率调速功能、远端电压调速功能和RS-485通信功能。下面是顶配型接线端口对应的信号说明。

1.新为诚顶配型接口的完整定义

插件
引脚
颜色
输入
信号定义
信号说明
电源端
1红
VCC
24V电源输入
额定电压24V,电压范围22-26V
2黑
GND
电源地
控制端
1棕
Mod
工作模式选择
3.3V≤高电平≤5V
0≤低电平<0.8V
  Mod信号接高电平为通过电压或频率进行调速控制;
  接低电平则电机停止运行;
  悬空(不连接引线)为通过液晶屏控制调速。
2黄
Sel

调速模式选择
3.3V≤高电平≤5V
0≤低电平<0.8V

  Sel信号输入高电平为频率调速、低位电平为电压调速。
3蓝
Fre
频率调速
3.3V≤高电平≤5V
0≤低电平<0.8V

  输入方波,建议占空比50%,直流偏置电压2.5V。
  频率调速范围1333Hz-3333Hz对应1333-3333RPM,
  当100Hz<频率<1333Hz则按MIN转速运行,
  当频率>3333Hz则按MAX转速运行,
  当频率≤100Hz则泵停止运行。

4绿
Vol

电压调速
0≤Vol≤5V

  调压范围0-5V,输入0V时为MIN转速,随着电压的升高转速也相应增高。不可输入负电压(低于0V),否则可能造成损伤!

5黑
GND
共地
控制信号共地
通信端
1
485B

RS485通讯

  RS-485串行通信接口,输出电机运行时间,实时转速,告警代码以及出现次数。需要专用RS485转USB接线(客户自配)。

2
485A
3
GND
【注意】:
(1).为防止触屏上的启停按钮发生误触,操作时需要压住一定面积且长按才能触发。
(2).购买触控型或顶配型的用户若未使用新为诚公司配套电源,可能对泵运行造成干扰,在电源端引出地线可靠接地,有助于提高运行可靠性!
(3).若配件线缆线序颜色和表中不对应,请按照端口序号核对线缆定义与序号!

2.【顶配型接线详情】
(1).频率调速功能(点击下图看大图)

高负压调速微型真空泵V60-顶配型频率调速接线

频率调速接线说明

说明:
  电源端红色线连接直流电源的正极,黑线连接电源负极。
  调速线Mod,Sel连接高电平,Fre连接单片机或PLC 方波输出口,GND连接单片机或PLC的低电平端口。通过调节方波的频率大小控制泵运行速度。
  频率信号说明:频率调速范围:1333Hz-3333Hz对应1333-3333RPM,
  当100<频率<1333Hz时按MIN转速运行;
  当频率>3333Hz 时按MAX转速运行;
  当频率≤100Hz 则泵停止运行,3.3V≤高电平幅值≤5V。

【特别注意】:
  在断开24V 供电前,需先将Mod 信号拉低使电机停转后再进行停转,建议等待时间>500ms,否则可能影响产品寿命。
