12v/5v迷你金属气泵F08版本对比

1.版本说明
F08系列中,F08L750.21-12V为无刷电机版,分为3种版本:简化版、标准版、品质版:
性能
简化版
标准版
品质版
寿命
★★
★★★
★★★★
噪音
★★
★★★
可靠性
★★
★★★
参数一致性
★★
★★★
转速反馈
具备FG信号反馈(仅F08L750.21)
调速器
可匹配TS-E12型触摸屏调速器
注:
(1).★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!
(2).特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外);详询客服。
  虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!
(3).温馨提示:简化版无转速反馈功能,也无法匹配现有调速器,如需调速功能请选择功能更多、寿命更好的标准版或品质版。

2.可靠性寿命说明
型号
版本
简化版
标准版
品质版
F08L880.11
(有刷电机)
启停次数(次)
/
/
13000
寿命测试条件 启停次数测试工况:抽、排气口直通大气,使泵工作在常压下启动2分钟停止1分钟,24小时不停机往复循环上述工况运行。

型号
寿命值(小时)
简化版
标准版
品质版
F08L750.21
(无刷电机)
满载寿命
/
/
12000
空载寿命
/
/
18000
电机寿命
/
/
20000

产品寿命测试说明:
(1).满载寿命测试工况:封堵泵排气口,抽气口直通大气,使泵工作在MAX正压工况下24小时不停机连续运转:
(2).空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;
(3).电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;
(4).寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;
(5).实验数据来源为新为诚科技实验室,以及供应商实验室。

3.销售产品表
类型\泵版本
简化版
标准版
品质版
F08L880.11(有刷电机)

F08L750.21(无刷电机)

注:上表打勾的表示有对应产品,未打勾的表示没有对应产品(上表不包含定做产品)。

4.F08系列定做不同材质选项
泵体及内部部件

出厂标配

可定做材质

泵头

LY12铝合金

不锈钢

隔膜

EPDM

无法更换

单向阀

EPDM

无法更换

电机

BLDC无刷电机/BDC有刷电机

无法更换

气嘴类型

宝塔A型-铜

宝塔B型-不锈钢



12v/5v迷你金属气泵F08选型注意事项


【说明】:
1.选型特别注意:
1)作打气泵时:排气口可满负载运行(即封堵气口),但是施加的负载不能超过泵的MAX排气压力;抽气口需保持畅通。
2)作真空泵时:抽气口可满负载运行(即封堵气口),但是施加的负载不能超过泵的MAX负压;排气口需保持畅通。

2.真空度(abs.)值越小抽吸能力越强,详见微型真空泵常识
3.如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


12v/5v迷你金属气泵F08使用注意、警告


1.调速微型气泵的工作环境
环境温度: 0℃ ~ 50 ℃(无结露),环境相对湿度:≤90%;
泵不宜在室外日晒,应在清洁、通风的环境中工作,一定要做好防水、防尘保护!

2.泵的工作介质
泵所抽取的气体必须无腐蚀、不含颗粒、油分,
但允许富含水汽;
介质温度必须控制在 0 ~ 50 ℃之间;不得让固体异物进入泵内!

【注意事项】
焊接电机引线时必须迅速,否则高温可能会损坏电机。

【警告】
该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

三维结构安装图(点击下图看大图)

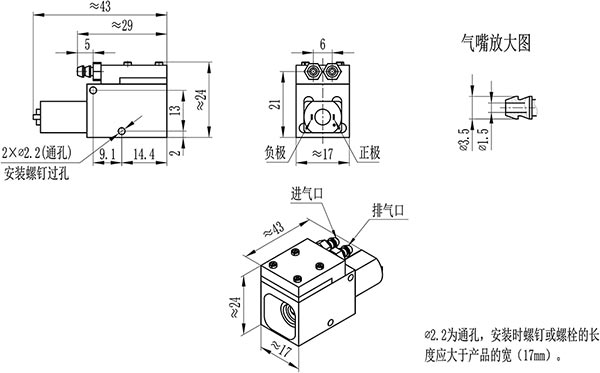

F08系列(有刷版)两用微型气泵-外形尺寸图(以下图示单位:mm)
金属泵腔F08有刷电机版三维图
【安装特别注意】:
1、泵上自带的螺钉不能拆卸,会损坏泵;
2、安装孔:M2*20螺钉过孔,禁止反复拆卸,不然会导致安装松动、不可靠。

F08系列(无刷版)两用微型气泵-外形尺寸图(以下图示单位:mm)
金属泵腔F08无刷电机版三维图
【安装特别注意】:
1、泵上自带的螺钉不能拆卸,会损坏泵;
2、安装孔:安装孔为M3*5的螺纹孔,禁止反复拆卸,不然会导致安装松动、不可靠。

随货配件


1.过滤器:1个(赠送)

2.精密泄压阀CAY系列:(选配件,需要另外收费)
  精密泄压阀

(1)F08系列应该配:“特小号过滤器”;
(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)点击查看:气泵的过滤器使用说明
(5)注意:过滤器升级换代中,外观样式以实际发货为准,恕不另行通知,谢谢!

  (1)原理:手动泄压阀,通过控制漏气程度大小,实时调节微型气泵的负压(真空度)或者正压,无需电源.....
(2)国内很难找到的微型负压阀、微型负压正压两用调节阀;
(3)绝大部分部件采用全金属材质精制,调节范围广,调节细腻
(4)点击查看:精密泄压阀规格、详情


3.硅胶管:(选配件,需要另外收费)

4.开关直流稳压电源:(选配件,需要另外收费)
建议接管(mm):
∮2×∮4硅胶管(用打气功能时,出气口建议用扎带等固定下,以免压力较大崩脱)
12V2A(12V型号)
(查看详细) 5V2A(5V型号)
无刷微型泵电源12V2A

(结束)
