有刷两用微型气泵F22N寿命说明

可靠性寿命说明
型号
寿命值(小时)
F22N系列
满载寿命
3000
空载寿命
5000
电机寿命
8000

产品寿命测试说明:
(1).满载寿命测试工况:封堵泵排气口,抽气口直通大气,使泵工作在MAX压力工况下24小时不停机连续运转:
(2).空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;
(3).电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;
(4).寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;
(5).实验数据来源为新为诚科技实验室,以及供应商实验室。
(6).若实际工况优于新为诚测试工况,寿命将会延长。
(7).新为诚微型抽真空泵F22N,因为采用有刷电机,故无法调速。如需调速功能请选择功能更多、寿命更长的其他调速微型真空泵,比如F24D等,点此查看

  使用条件

该系列产品按可承受的工作环境温度分为低温环境型、常温环境型二种,未特别注明的为常温环境型。 低温环境型需定做并特别注明,如F22N282.4-12V(低温环境型)。
注意:当泵处于低温环境下(低于零下10℃)时,才可接通加热器电源。在泵启动前,应该先接通加热器电源预热至少20分钟,然后再给泵通电。未进行预热的泵可能不工作,甚至损坏。当温度更低时,可适当延长预热时间。泵所处最低温环境温度应不低于零下40℃;更多详情请见下方。


类 别

允许的工作环境温度

注意事项

低温环境型

-40℃~50℃

禁止介质中含有冰粒等固体颗粒!

常温环境型(基础型)

0℃~50℃

  接线说明

1、基础型(常温环境型)
基础型接线说明


电机引线

连接方法

备 注

红线

电源正极

靠近红点标记的端子接电源正极!

黑线

电源负极


注:焊接电机引线时必须迅速,否则高温会损坏电机。

2、低温环境型
低温环境型接线说明


说明:电机尾部接线柱为泵的工作电源接线端,其中红色接工作电源正极,黑色接工作电源负极。泵底部引出导线为加热器电源接线端,其中橙色接加热器电源正极,蓝色接加热器电源负极。

当泵处于低温环境下(低于零下10℃)时,才可接通加热器电源。在泵启动前,应该先接通加热器电源预热至少20分钟,然后再给泵通电。未进行预热的泵可能不工作,甚至损坏。当温度更低时,可适当延长预热时间。泵所处最低温环境温度应不低于零下40℃。

当泵顺利启动并正常工作后,可对加热器间歇供电,以减少功率消耗。
当泵处于非低温环境(高于零下10℃)时,禁止接通加热器电源,否则泵可能因温度过高造成损坏。
加热器电源电压与电机电源电压相同。加热器功率1.7W左右。
当加热器工作时,泵的外壳温度亦会有所升高。
注:上述数据均为实验室实际测试数据,具体加热器预热时间应根据当时的环境温度、泵所处的设备保温及散热情况进行实际测试决定。


三维结构安装图(点击下图可看大图)


F22N微型真空泵外形尺寸图 (以下图示单位:mm)

12V微型真空泵V17N三维图



随货配件



1.过滤器:1个(赠送)

2.精密泄压阀CAY系列:(选配件,需要另外收费)
  精密泄压阀

(1)F22N系列应该配:“小号过滤器”;
(2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
(3)允许工作介质温度:0°C~80°C;
(4)点击查看:气泵的过滤器使用说明
(5)注意:过滤器升级换代中,外观样式以实际发货为准,恕不另行通知,谢谢!

  (1)原理:手动泄压阀,通过控制漏气程度大小,实时调节微型气泵的负压(真空度)或者正压,无需电源.....
(2)国内很难找到的微型负压阀、微型负压正压两用调节阀;
(3)绝大部分部件采用全金属材质精制,调节范围广,调节细腻
(4)点击查看:精密泄压阀规格、详情


3.硅胶管:(选配件,需要另外收费)

4.开关直流稳压电源:(选配件,需要另外收费)
建议接管(mm):∮4×∮8硅胶管 12V2A(12V型号)
(查看详细) 5V2A(5V型号)

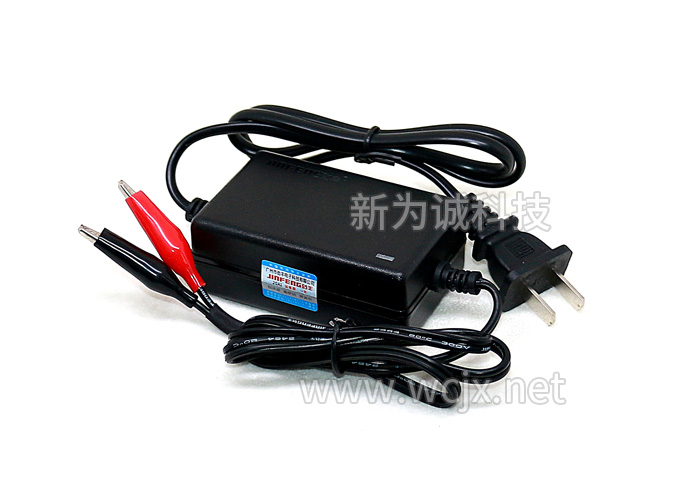

微型真空泵电源12V2A

(结束)
