	低成本长寿命微型气泵F29版本对比		● ● ●

1.版本说明

性能	简化版	标准版	品质版
寿命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
参数一致性	★	★★	★★★
抗电磁干扰	★	★★	★★★
工作环境温度	0℃ ～ 50 ℃	0℃ ～ 50 ℃	0℃ ～ 50 ℃

注：
1)★越多代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2).特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。
3)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

2.可靠性寿命说明

型号	寿命值(小时)	简化版	标准版	品质版
F29全系列	满载寿命	2000*	7000*	12000*
	空载寿命	3000*	10000*	15000*
	电机寿命	5000*	12000*	18000*

产品寿命测试说明：
1)满载寿命测试工况：
(1)完全封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下，24小时不停机连续运转；
(2)完全封堵泵进气口，排气口直通大气，使泵工作在MAX负压工况下，24小时不停机连续运转；
2)空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
3)电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
5)实验数据来源：新为诚公司、原材料供应商实验室。

3.不同版本具备保护功能列表

型号	版本	堵转保护	过流(过载)保护
F29全系列	有刷简化版	×	×
	无刷标准版	√	√
	无刷品质版	√	√


	低成本长寿命微型气泵F29选型注意事项		● ● ●

【说明】：
1.选型特别注意：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。新为诚微型泵
2.关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。
4.真空度值越小抽吸能力越强，详见微型真空泵常识．
5.如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。


	低成本长寿命微型气泵F29使用注意、警告		● ● ●

1．无刷微型气泵的工作环境
(1)标准版与品质版的工作环境温度：0℃ ～ 50 ℃(无结露)；
(2)工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2.泵的工作介质
所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。
介质温度必须控制在 0 ～ 50 ℃之间；
不得让固体异物进入泵内！

【注意事项】
焊接电机引线时必须迅速，否则高温会损坏电机。

【警告】
1、异物不得落入气咀，否则将损坏微型泵。
2、该产品不具备防爆性能，不能在易燃易爆环境中使用！
3、当抽取有害气体时，客户必须对泵进行再次密封，确保安全！
4、配套管路元件及容器必须有足够的强度，确保人身安全！


	配置选项+气嘴选项		● ● ●

材质选项	标配	选配
泵头	PPS	PPS
隔膜	EPDM	FKM
单向阀	EPDM	FKM
电机选项	简化版	标准版	品质版

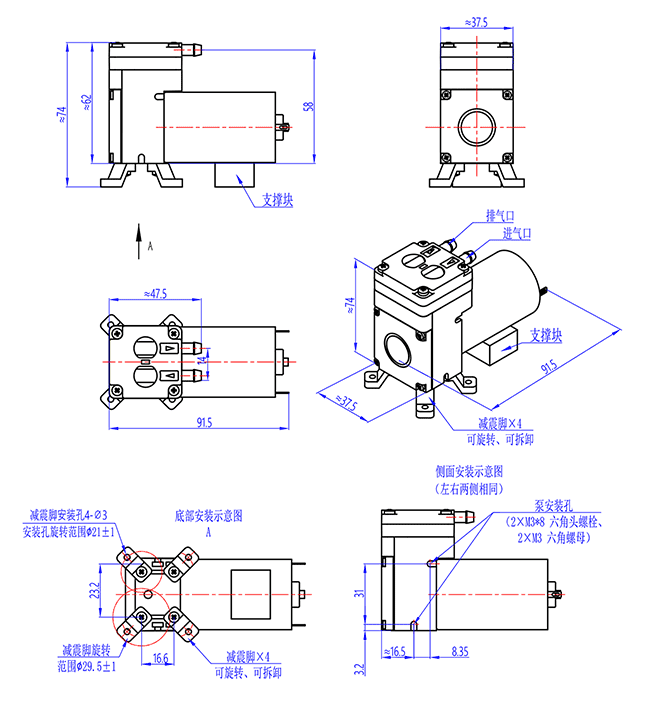

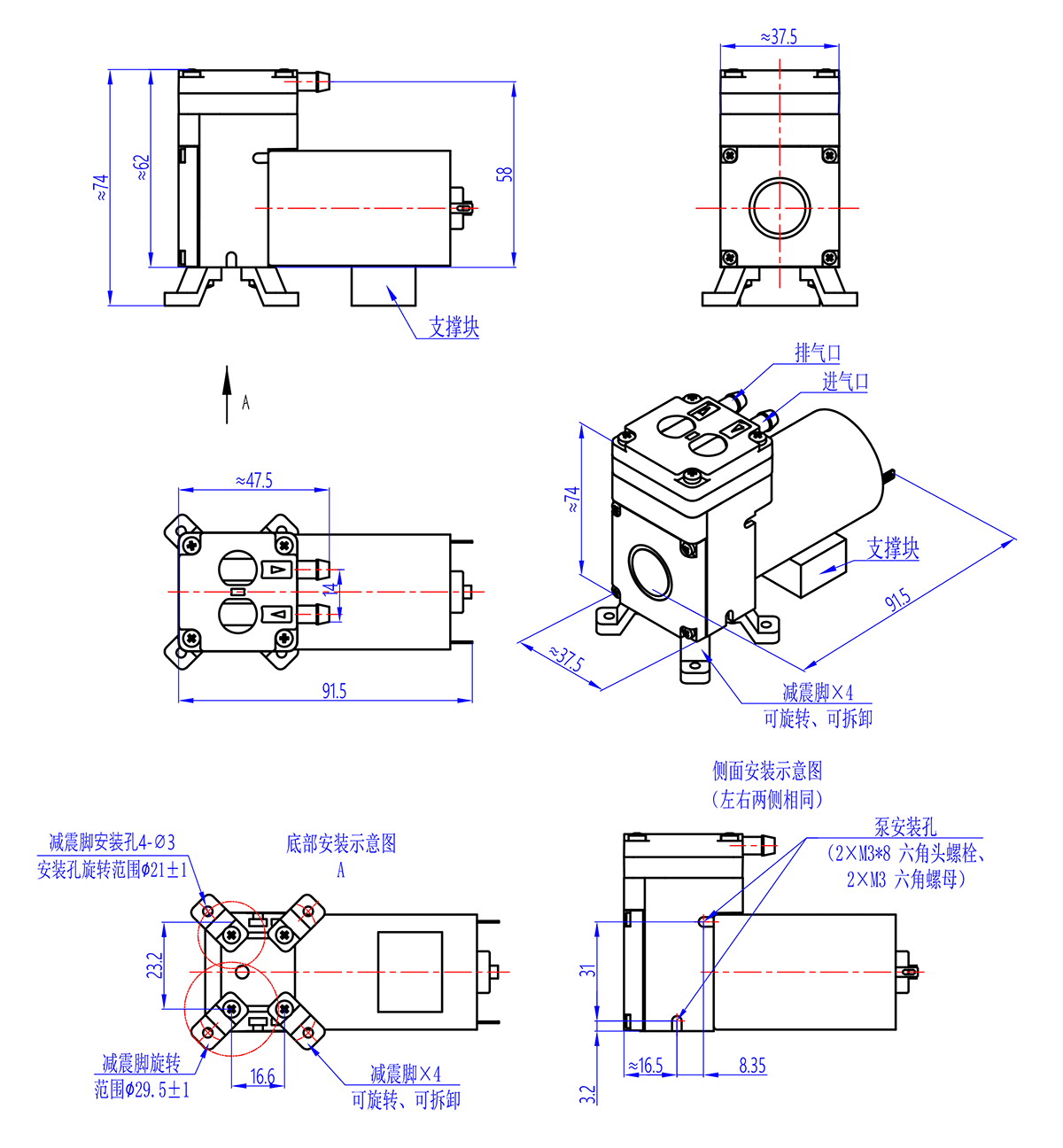

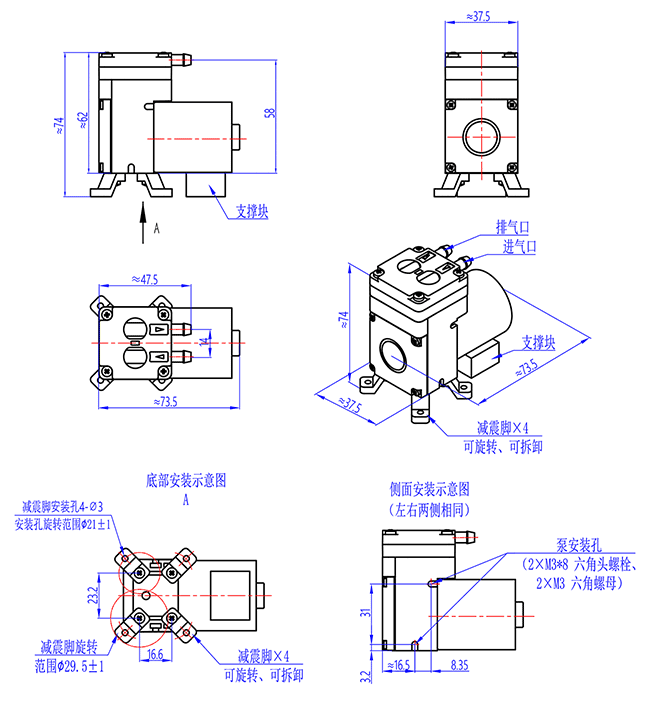

电机类型	C型DC有刷电机	A型无刷直流电机	B型无刷直流电机
额定电压	12V/24V DC	12V/24V DC
接头选项	标配(免费)	选配(收费定做)

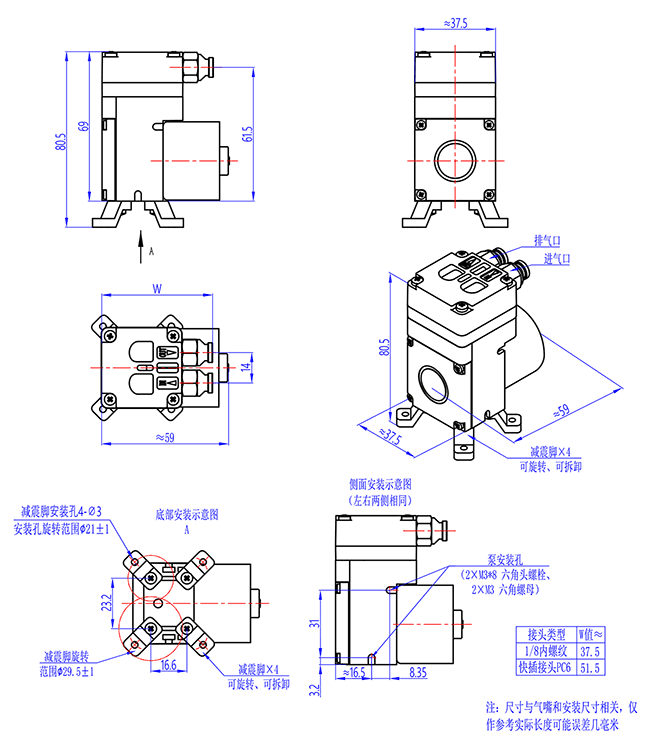

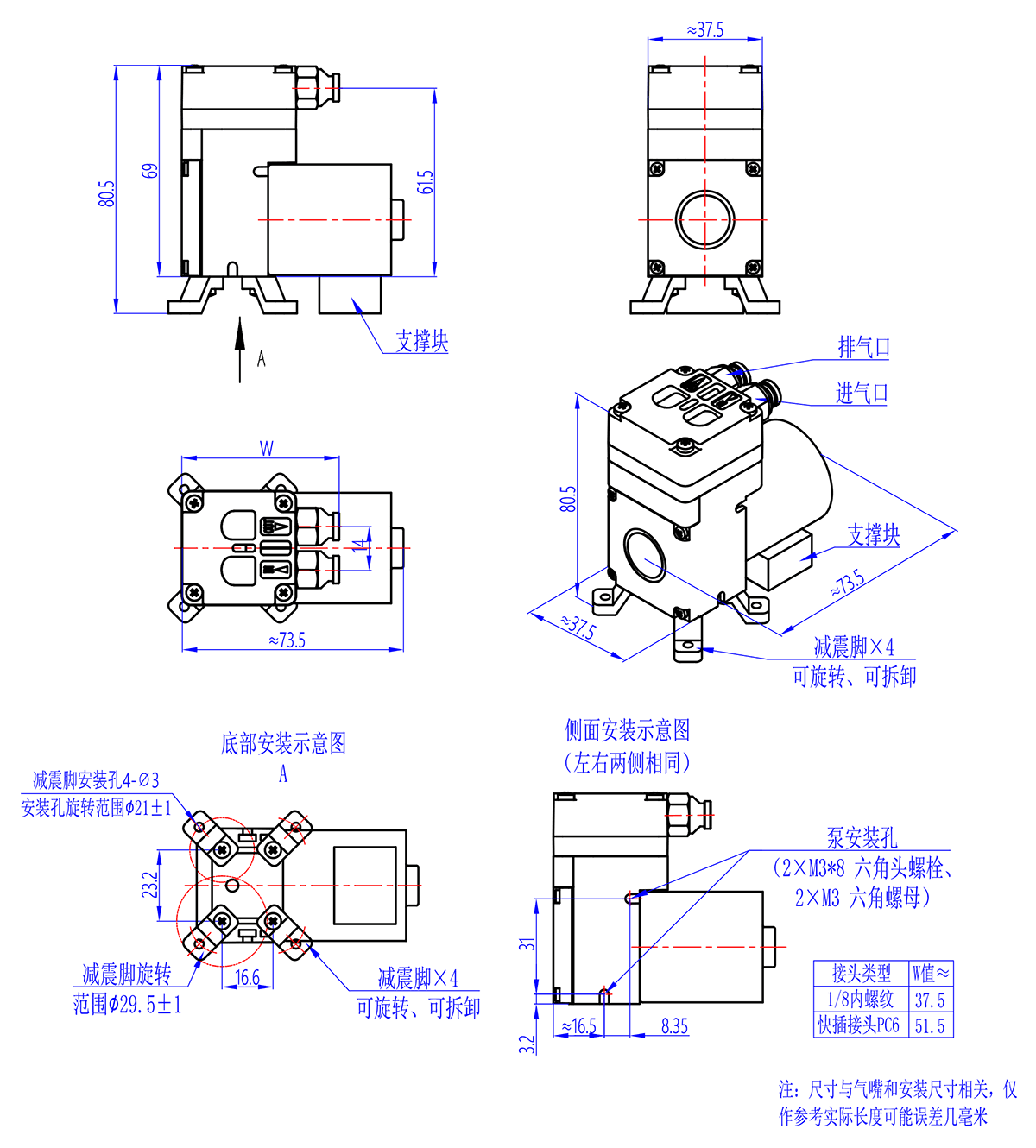

接头类型 (详细接头信息见下表)	H4：4mm内径软管宝塔接头，材质同泵头材质	I8：Rp1/8内螺纹接头 P6：6mm外径硬管快换接头(不可P8) N8：美制NPSC1/8圆柱内螺纹(少见定做有起订量要求)
泵头选项	标配	选配
泵头类型	标准泵头

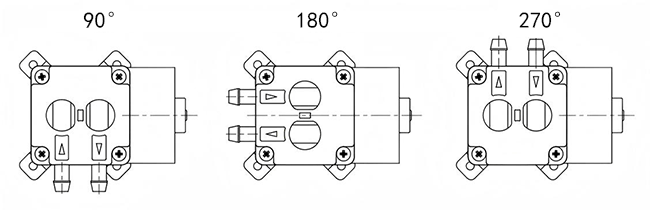

泵头朝向	标准朝向0° 气嘴与电机同向(默认不写)	90°/180°/270°

【注意】：F29更换泵头朝向需定做，额外收费！


	气嘴选项		● ● ●

气嘴类型	选项特性

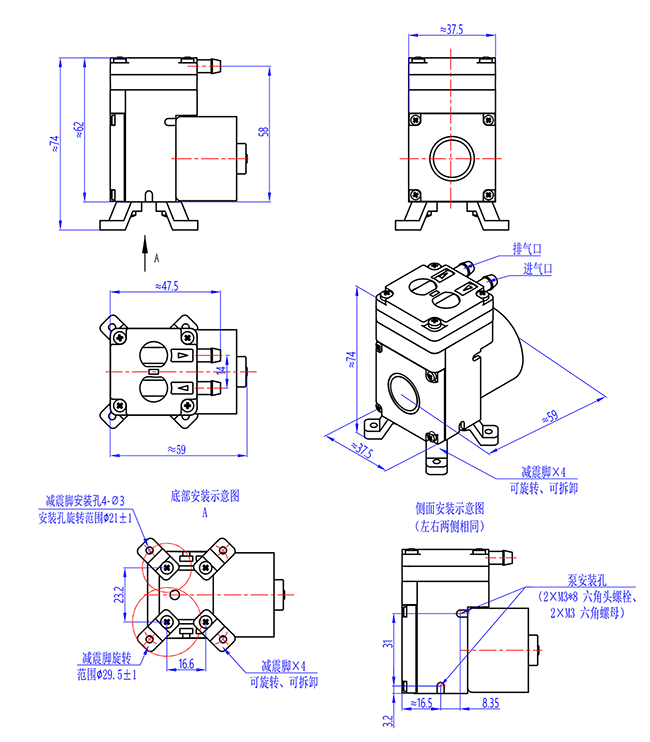

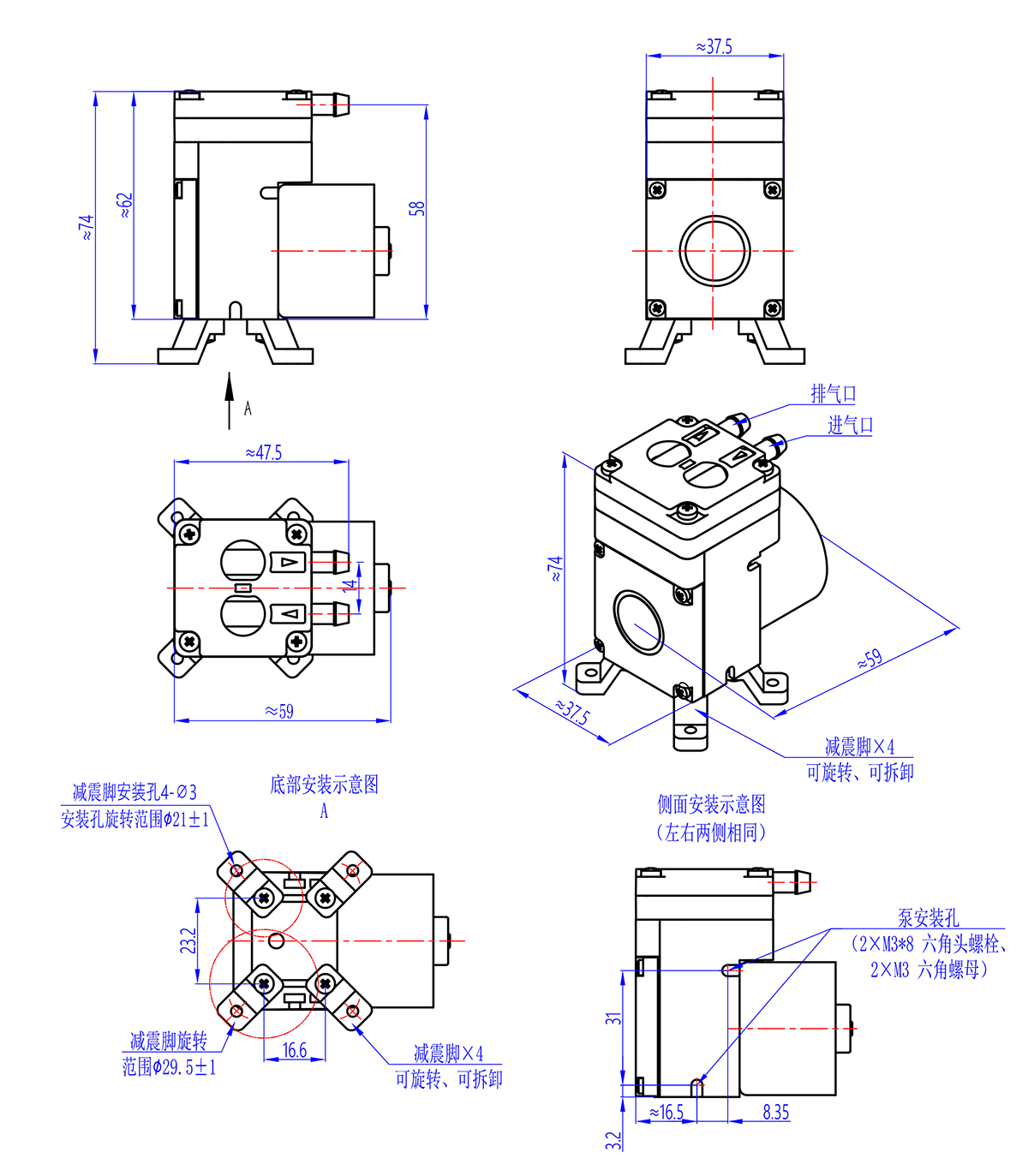

H4宝塔接头	出厂默认，材质PPS(有一定耐腐能力)； 1)代表宝塔形接头，适用于4-5mm内径硅胶软管等软质气管； 2)非腐蚀性介质推荐内径φ4*外径φ8硅胶管；腐蚀性介质需客自配耐腐气管。 3)不可定做耐腐PVDF的H4接头(因F29泵头与气嘴为注塑开模一体成型)！
P6快插接头	1)代表PC6快插接头，适用于外径φ6mm的PU及其他硬质塑胶气管。 2)建议采用外直径6mmPU管；使用注意： (1)PU管应在按下接头卡环后，竖直插入快插接头。 (2)插入PU管后不应在靠近快插接头处弯曲PU管，否则可能导致长时间使用后漏气，若需要弯曲管路，可选配不同朝向的泵头，或保证较大的弯曲半径避免接头侧向用力。注意：因F29体积较小，无法选配PC8快插；
I8内螺纹接头	国标Rp1/8圆柱内螺纹，外接R1 1/8圆锥外螺纹，客户可自行安装合适自己要求的气嘴接头或转接头。【特别注意】： 1)I8接头不可一直往里拧，当感觉有一定阻尼后，就应对密封性能进行测试，不漏气即为安装到位。 2)不能凭直觉一直往里拧，否则可能因拧入过深，超过密封所需深度导致泵头螺纹开裂；该类故障不是质量问题，不属正常质保范围，敬请知晓！
N8内螺纹接头	美制NPSC1/8圆柱内螺纹，客户可自行安装合适自己要求的NPT1/8气嘴接头及转接头；少见，定做有起订量要求。
