	高负压大流量耐腐微型真空泵V52 版本、类型对比		● ● ●

1.版本说明

性能	简化版	标准版
寿命	★★	★★★
噪音	★	★★
可靠性	★	★★★
参数一致性	★	★★★
抗电磁干扰	★	★★★
工作环境温度	0℃ ～ 50 ℃	0℃ ～ 50 ℃

注：
(1).★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!
(2).特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

2.可靠性寿命说明

系列	寿命值(小时)	V52x1-C单头简化版	V52x1-A单头标准版	V52x2-A双头标准版
V52	满载寿命	2500*	8000*	7500*
	空载寿命	4000*	12000*	10000*
	电机寿命	5000*	15000*	15000*

产品寿命测试说明：
1.满载寿命测试工况：封堵泵抽气口，排气口直通大气，使泵工作在MAX负压工况下24小时不停机连续运转；
2.*代表设计样机参数，正式产品寿命正在测试中。
3.空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
4.电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
5.寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
6.实验数据来源：新为诚公司、原材料供应商实验室。

3.不同版本具备保护功能列表

型号	电机	堵转保护	过流保护	反接保护
V52全系列	配置有刷电机型号	×	×	×
V52全系列	配置无刷电机型号	√	√	√

说明：
配置有刷电机的型号无保护功能，但客可自配具有相应功能的H桥模块，实现PWM调速、频繁启停、堵转、过流等，详询客服...


	高负压大流量耐腐微型真空泵V52 选型注意事项		● ● ●

【说明】：
1.选型特别注意：
(1)泵的抽气端可带大负载，甚至完全堵塞，均属正常工作，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)；
(2)泵的排气端仅可带轻负载(也即排气口施加的负载必须≤泵的MAX正压)，特别是双头泵产品V52V2/V52L2，严禁排气口有任何堵塞，否则引起损坏将可能导致失去免费质保！！确有需求，请选择其它系列产品，如F50、FSG等。
2.关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型真空泵无刷电机版本，属于低电磁干扰产品。
3.真空度值越小抽吸能力越强，详见微型真空泵常识．
4.如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。


	高负压大流量耐腐微型真空泵V52 使用注意、警告		● ● ●

1．V52微型真空泵的工作环境
环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2.泵的工作介质
所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。
介质温度必须控制在 0 ～ 40 ℃之间(注意不是50℃)；不得让固体异物进入泵内！

3.高温环境型和高温介质型
因相关实验还在进行中，结果没出来前，V52微型真空泵暂时不能定做高温环境型和高温介质型，请见谅。

【注意事项】
焊接电机引线时必须迅速，否则高温会损坏电机。

【警告】
1、异物不得落入气咀，否则将损坏微型泵。
2、该产品不具备防爆性能，不能在易燃易爆环境中使用！
3、当抽取有害气体时，客户必须对泵进行再次密封，确保安全！
4、配套管路元件及容器必须有足够的强度，确保人身安全！
5、抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。
6、电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！


	配置选项+气嘴选项		● ● ●

1.V52双头泵

材质选项	标配
泵头	PA
隔膜	EPDM
单向阀	EPDM
电机选项	标配
电机类型	A型无刷电机
额定电压	24V DC
接头选项	标配	选配
接头类型 (详细接头信息见下表)	H8	V52L2：只能标配H8 V52V2可选配：P8/6、H8/4、I8、N8

2.V52单头泵

材质选项	标配	选配
泵头	PA	PVDF
隔膜	EPDM	PTFE
单向阀	EPDM	PTFE
电机选项	简化版	标准版
电机类型	DC有刷直流电机	A型无刷电机
额定电压	12V/24V DC	12V/24V DC
接头选项	标配	选配
接头类型 (详细接头信息见下表)	H8	P8/6、E8/6、H4、I8、N8、B8/6、K8/6
泵头选项	标配	选配
泵头类型	标准泵头

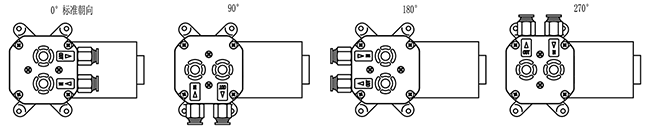

泵头朝向	标准朝向0°(气嘴与电机同向，默认不写，此时体积尺寸MIN，推荐)	90°	180°	270°

【注意】：选配非标准朝向泵头后，产品真空度参数可能降低5-10kPa，除特殊情况外(如管路设计确实需要等)，不建议更换泵头朝向！


	气嘴选项		● ● ●

1.气嘴说明：

气嘴类型	选项特性
H8宝塔接头	出厂默认，代表宝塔形接头，适用于7-8mm内径硅胶软管等软质气管，接头材质和选配泵头材质一致；非腐蚀性介质推荐内径φ7*外径φ13硅胶管，腐蚀性介质需定做PVDF的H8接头！
P8快插接头	代表PC8快插接头，适用于外径φ8mm的PU及其他硬质塑胶气管。
P6快插接头	代表PC6快插接头，适用于外径φ6mm的PU及其他硬质塑胶气管。
H4宝塔接头	代表宝塔形接头，适用于4-5m内径的软管宝塔形接头，需注意压力限制和使用安全。接头材质和选配泵头材质一致；腐蚀性介质需定做PVDF的H4接头！
I8内螺纹接头	国标Rp1/8圆柱内螺纹，客户可自行安装合适自己要求的气嘴接头或转接头。
N8内螺纹接头	美制NPSC1/8圆柱内螺纹，客户可自行安装合适自己要求的NPT1/8气嘴接头及转接头。
B8不锈钢卡套接头	适用于外径8mm的不锈钢管。
B6不锈钢卡套接头	适用于外径6mm的不锈钢管。
K8快拧接头	适用于8*5mm的PU及其他硬质塑胶气管。
K6快拧接头	适用于6*4mm的PU及其他硬质塑胶气管。


2.微型泵定做接头说明：

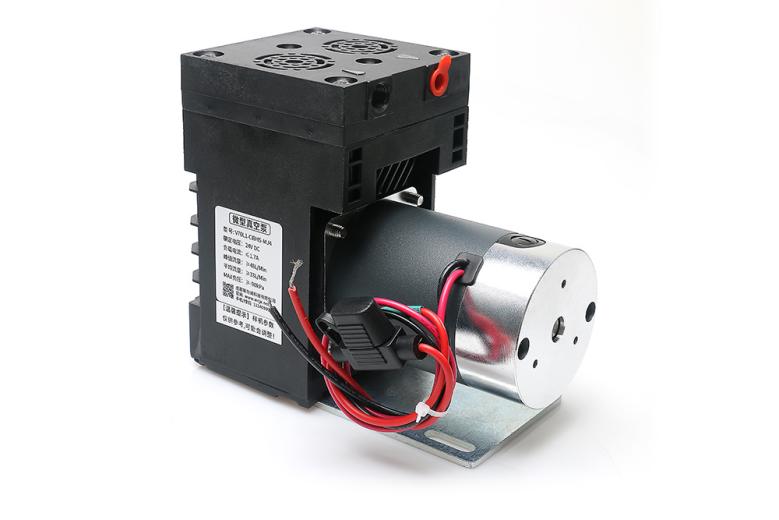

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头(以下以高负压小型真空泵V70为例)；但具体费用、周期等需要预先咨询新为诚客服。

H8宝塔接头(无特殊说明，出厂默认) 非腐蚀性介质推荐内径φ7*外径φ13硅胶管。腐蚀性介质需定做PVDF的H8接头！			PC8不锈钢快换接头建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管，且外径必须是8mm (如内径6mm，外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！温馨提醒：如因采用过于便宜尼龙管，或暴力插拔等导致泵或接头损坏，有可能失去正常免费质保！


I8接头(Rp 1/8圆柱内螺纹接头) 适用于高气密性场合，外接R1 1/8圆锥外螺纹；			L8接头（可360°旋转宝塔接头）气嘴可360°旋转，推荐接内φ7*外φ13硅胶管；


(未完见下一页)
