微型泵产品分类 >>微型功能集成泵KAC—调速操作说明
成都新为诚科技有限公司

功能集成泵内调速+外调速操作说明


(一)使用内置调速器的操作
步骤1、把“选择开关”置于“内调”档位
步骤2、连接电源线,红线接电源正极,黑线接电源负极。
步骤3、通电。
  泵开始工作,同时红色电源指示灯亮,绿色速度指示灯闪烁。此时,可以用十字螺丝刀旋转“内调速”孔内的旋钮即可改变泵的输出流量。绿色速度指示灯闪烁越快表明泵的输出流量越大,反之则流量越小。若绿色速度指示灯熄灭或常亮不闪则表示泵已经停转。


(二)使用外置调速电位器的操作
步骤1、把“选择开关”置于“外调”档位
步骤2、如图连接电位器与“外调速”接插件。要求选用47~60KΩ电位器。
根据生产批次不同,KAC有可能是4针接插件或3针接插件:

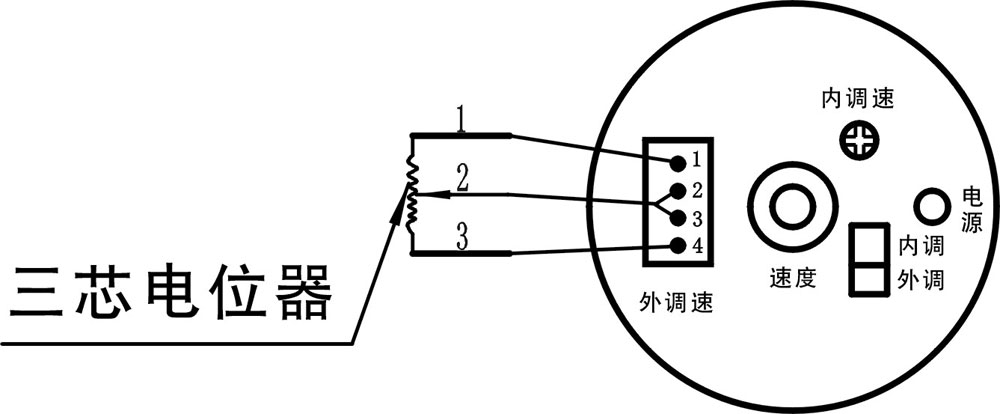

(1)4针接插件接线说明:随泵配送的线颜色分别是:绿、橙、蓝、黑;分别对应下图外调接口中的1-4插针,其中2-3是连在一起的(即需要将橙、蓝色线绕在一起),接电位器中的滑杆;1、4接电位器两端(电位器本身不分正负)。
微型自调速真空泵KAC接线示意图

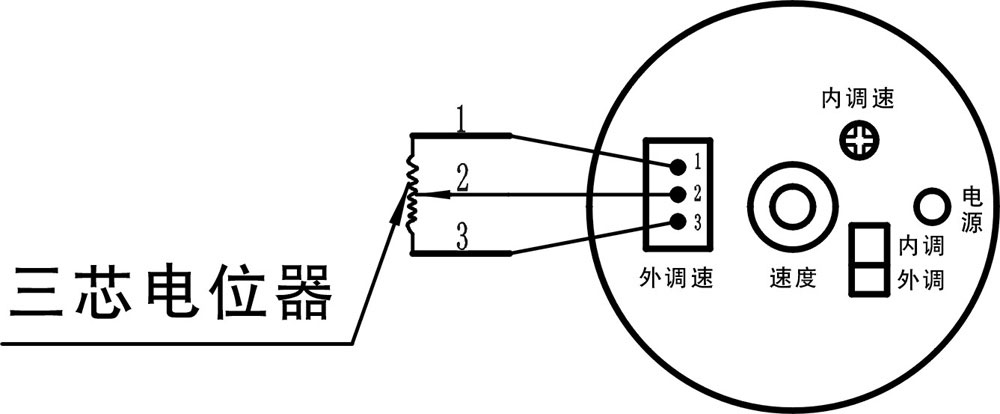

(2)3针接插件接线说明:随泵配送的白线(通过不同红线图案区分);分别对应下图外调接口中的1-3插针,其中2引出的接线,要接电位器中的滑杆;1、3引出线接电位器两端(电位器本身不分正负)。
功能集成泵KAC-电位器调速示意图

步骤3、连接电源线,红线接电源正极,黑线接电源负极。
步骤4、通电。
  泵开始工作,同时红色电源指示灯亮,绿色速度指示灯闪烁。此时,可以通过旋转外接电位器来改变泵的输出流量。绿色速度指示灯闪烁越快表明泵的输出流量越大,反之则流量越小。若绿色速度指示灯熄灭或常亮不闪则表示泵已经停转。
(三)操作注意事项:
1、内调速旋钮很精密,旋转时必须非常轻柔!旋转幅度不到一圈。
2、禁止热插拔!务必连接好所有电线后再通电,拔出接线前必须全部断电。
3、禁止在运转中拨动内调外调的选择开关。

4、电源正负极接反,电机不会烧毁,但泵不工作。

(四)微型功能集成泵常见问题:
1、调速开关拨到“外调”时,外调速上没有接电位器或接线,泵将不工作。
2、外调速接插件通电前必须插到底(保证良好接触),否则可能导致运行中,调速灯突然不亮(泵停止转动)或转速发生变化等,严重的可能导致微型泵烧毁。
3、转速调得太低后,负载又重,就有可能导致微型泵无法启动,需要断电后调高转速,再通电才能正常运转。
4、外调速时,手等导体不要接触到电位器的金属触点,否则会导致阻值变化,从而引起转速变化。

(结束)
