气泵过滤器
微型泵黑白过滤器GA系列

  微型泵过滤器GA系列用途及简单参数



1.用途:过滤气体、液体中的粉尘杂质,避免通道堵塞、变小,以保证微型泵内部的精密气密性元件(如微型单向阀)正常工作;
2.使用方法:用对应口径的软管(如硅胶管),连接过滤器及微型泵的抽气或抽水端接口,保证杂质等被预先挡在微型泵的入口前;
3.内部过滤网目数: 约100目;允许工作介质温度:0°C~50°C;
4.耐压:<100kPa;材质:尼龙(全尼龙,包括内部滤网)


微型泵过滤器GA系列参数


内径(mm)
外径(mm)
MAX部件圆形过滤腔,直径(mm)
建议接管(建议接弹性较好的软管如硅胶管,且软管内径小于过滤器的外径,以便利用软管弹性来保证和该过滤器的连接气密性)
GA4.5(特小号)
2.0
4.5
19.5
3x6mm硅胶管
GA6.0(小号)
3.0
6.0
19
4x8、5x8、5x9mm硅胶管
GA7.8(中号)
3.0
7.8
19.5
5x8、5x9、6x10mm硅胶管
GA9.5(大号)
6.2
9.5
19
6x10、7x13、8x14mm硅胶管
1.特别说明:
(1)每购买壹台新为诚的微型真空泵或微型水气两用泵,赠送壹个过滤器。
(2)过滤器本身会影响泵的流量,如果对泵的流量非常敏感,也可以不用过滤器;所以选型上流量建议放宽一些。
2.清洗方法:内部过滤网如果脏了,可以用清水反向冲洗,清洗都不能解决问题就只有更换过滤器。
3.本过滤器只能用于和新为诚公司生产的微型真空泵、微型水泵配套,且系统压力不可超过该过滤器的耐压能力,不保证可用于其他公司产品,由此引起的一切损失,成都新为诚科技有限公司不承担任何责任!

  微型泵过滤器GA详细说明




1.配备的必要性:
    当泵工作一段时间后,所抽气体中含有的粉尘会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在抽气口端一定要配过滤器。实践表明,即使我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。
2.使用注意事项:
    把过滤器的任意一端用软管与泵的抽气口连接即可。过滤器能承受的介质气体温度范围:0℃~50℃。过滤器使用一段时间后,因附着了杂质而阻力增大,这时,系统流量和真空度都会明显下降,此时应立即更换过滤器,否则会影响泵的正常工作,对于某些型号的微型泵(如PM、VAJ、WAJ系列等抽排气口不能带大负载的微型泵)甚至会造成损坏!
    过滤器的寿命长短视气体清洁程度而定。试验表明,在普通办公室环境中,过滤器大约工作240小时就开始影响泵的流量和真空度。


微型泵过滤器GA外形尺寸图(单位:毫米)

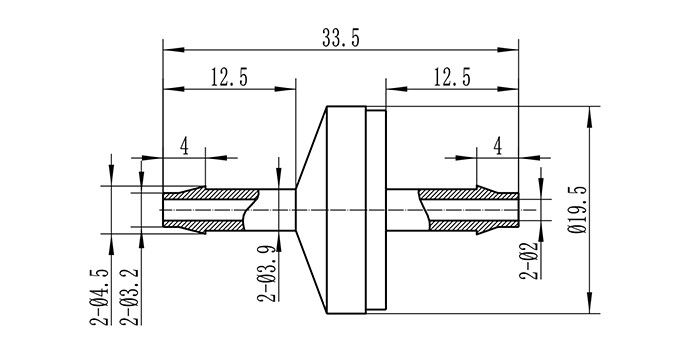

微型泵过滤器GA4.5二维尺寸图:
微型泵黑白过滤器GA4.5

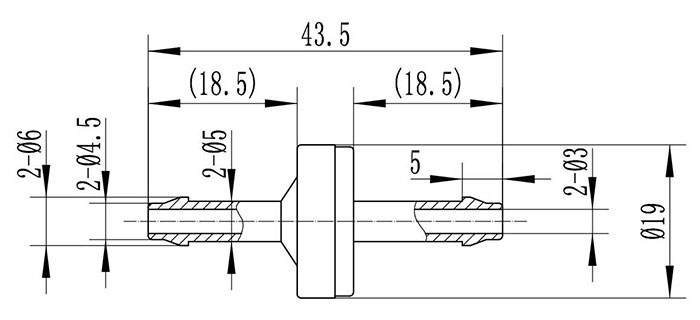

微型泵过滤器GA6.0二维尺寸图:
微型泵过滤器GA6.0尺寸图
微型泵过滤器GA7.8二维尺寸图:
微型泵过滤器GA7.8尺寸图
微型泵过滤器GA9.5二维尺寸图:
微型泵过滤器GA9.5尺寸图
(结束)
