	>>液晶屏微型泵调速器TS1.5PH接线介绍		● ● ●

二、【频率调速型如何接线】—SVKY、SFKY频率调速型
1.调速前准备：频调型的微型泵(以SFKY12009H-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
1)拔掉频调型上的4Pin接插件；
2)泵电源2Pin接插件：
正极红线——24V电源红鱼夹；
负极黑线——24V电源黑鱼夹；
通电测试，泵能正常运转，泵灯状态：红灯常亮；说明调速前微型泵正常；

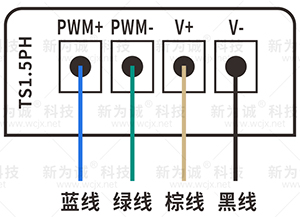

3.将4Pin接插件(公头)插入泵上对应母头；按下图1接线：

(图1-TS1.5PH侧面调速端口接线)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2(泵指示灯状态：红灯闪烁(调速状态)，调节频率过程中，红灯闪烁频率不变)：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；
2)按SFKY-H频调泵调速规范(20-80%)，占空比先调节到50%；
3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

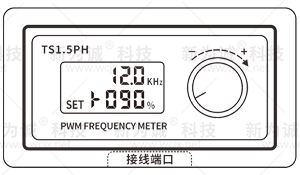

指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

(图3)

4)调速方式与电机转速——类似正比：
SVKY、SFKY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5.【注意】：
1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 3.5KHz 时，泵的转速约为3500RPM。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)转速不宜超过SFKY-H调速规范允许的800～3500RPM，超过此范围，泵不会停机，但泵灯状态会由“红灯闪烁(调速状态)”变成“红灯常亮(非调速状态)”，导致调速失效！

三、【频率调速型如何接线】—SVCY、SFCY频率调速型(泵上无指示灯)
1.调速前准备：频调型的微型泵(以SFCY5015H-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
1)不接频调型上的4Pin接插件；
2)泵电源2Pin接插件或电源集成引出线：
正极红线——24V电源红鱼夹；
负极黑线——24V电源黑鱼夹；
通电测试，泵能正常运转，说明调速前微型泵正常；

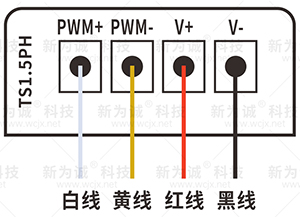

3.将4Pin接插件(公头)插入泵上对应母头；按下图1接线：

(图1-TS1.5PH侧面调速端口接线)

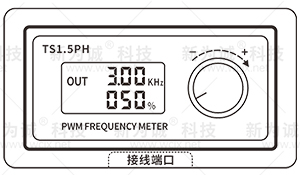

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；
2)按SFCY-H频调泵调速规范(50%)，占空比先调节到50%；
3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

(图3)

4)调速方式与电机转速——类似正比：
SVCY、SFCY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5.【注意】：
1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 4KHz 时，泵的转速约为4000RPM。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)转速不宜超过SFCY-H调速规范允许的800～4000Hz：
(1)过低转速<800Hz时，可能导致泵停机！此时必须将频率调高到≥800Hz，再断电重启泵才能重新启动！
(2)过高转速>4000Hz时，长期可能导致微型泵损坏，由此引起的故障，新为诚将不予质保！新为诚微型泵

四、【PWM调速型-5V如何接线】—FGV(无刷5V版本)调速型(泵上无指示灯)
1.调速前准备：无刷电机PWM型的FGV-5V(以FGVN1-KH2EA-PB5-M1为例)、TS1.5PH调速器、对应5V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
泵5根引出线：
正极红线——5V电源红鱼夹；
负极黑线——5V电源黑鱼夹；
蓝线-悬空；
黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；
通电测试，泵能正常运转，说明调速前微型泵正常；

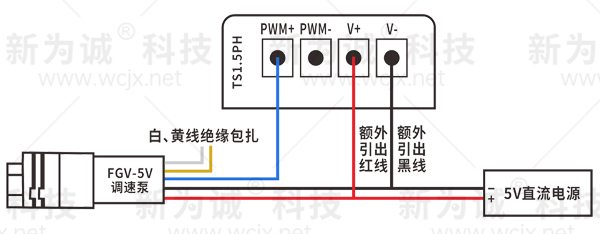

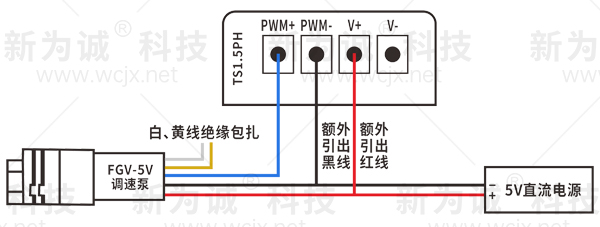

3.FGV-5V(无刷PWM调速型)比较特殊，需要额外引出2根线(同时购买FGV-5V泵+TS1.5PH，新为诚出厂免费连好)，按下图1接线：

(图1-TS1.5PH侧面调速端口接线)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，如不在FGV-5V泵PWM调速规范(10-30KHz)内，需修改到范围内的某一个固定频率，例如12KHz；

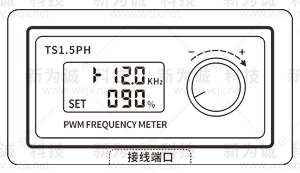

2)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率；
3)稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮调节占空比；顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)，如图3；

(图3)

4)调速方式与电机转速——类似正比：
FGV-5V(无刷PWM调速型)占空比与转速成正比：占空比上升，转速、声音上升；反之转速下降，声音变小；调到需要的占空比(转速)即可！

5.【注意】：
1)FGV-5V(无刷PWM调速型)，与其他型号频调型不同，占空比与电机转速不是一一对应关系，仅为正比关系。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)FGV-5V(无刷PWM调速型)，推荐设定值：
(1)设定固定的频率，不宜超过调速规范允许的10-30KH范围外；
(2)空载测试下，占空比不宜低于5%；若因占空比太低(转速太低)，导致停机；则需调高到10%占空比后，断电重启FGV-5V才能启动！
(3)重载下(如抽或排气口堵塞下)，MIN占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致微型泵无法正常启动！新为诚微型泵

(未完，接下一页)
