	微型调速器频率PWM两用型TS1.5PH使用说明		● ● ●

五、【PWM调速型-非5V如何接线】—SFNY/SVLC/SWNY等12/24V调速型(泵上无指示灯)+TS1.5PH+DVR
1.调速前准备：PWM型的微型泵(以SFNY4002-24V为例)、TS1.5PH调速器+DVR降压器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
泵不接TS1.5PH+DVR, 泵6根引出线：
正极红线——24V电源红鱼夹；
蓝、橙、黑线绕在一起——24V电源黑鱼夹；
黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；
通电测试，泵能正常运转，说明调速前微型泵正常；

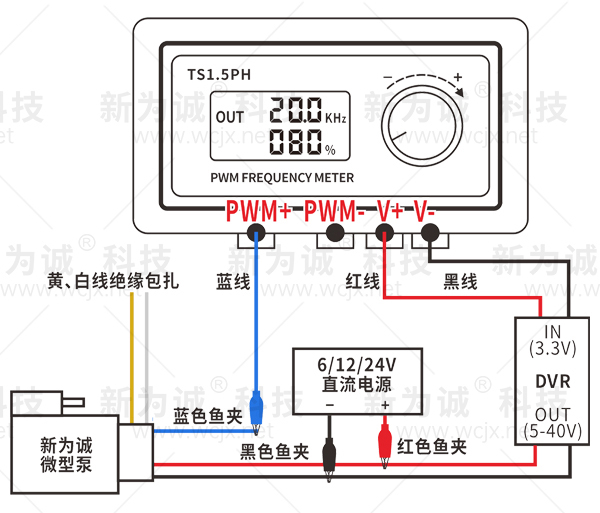

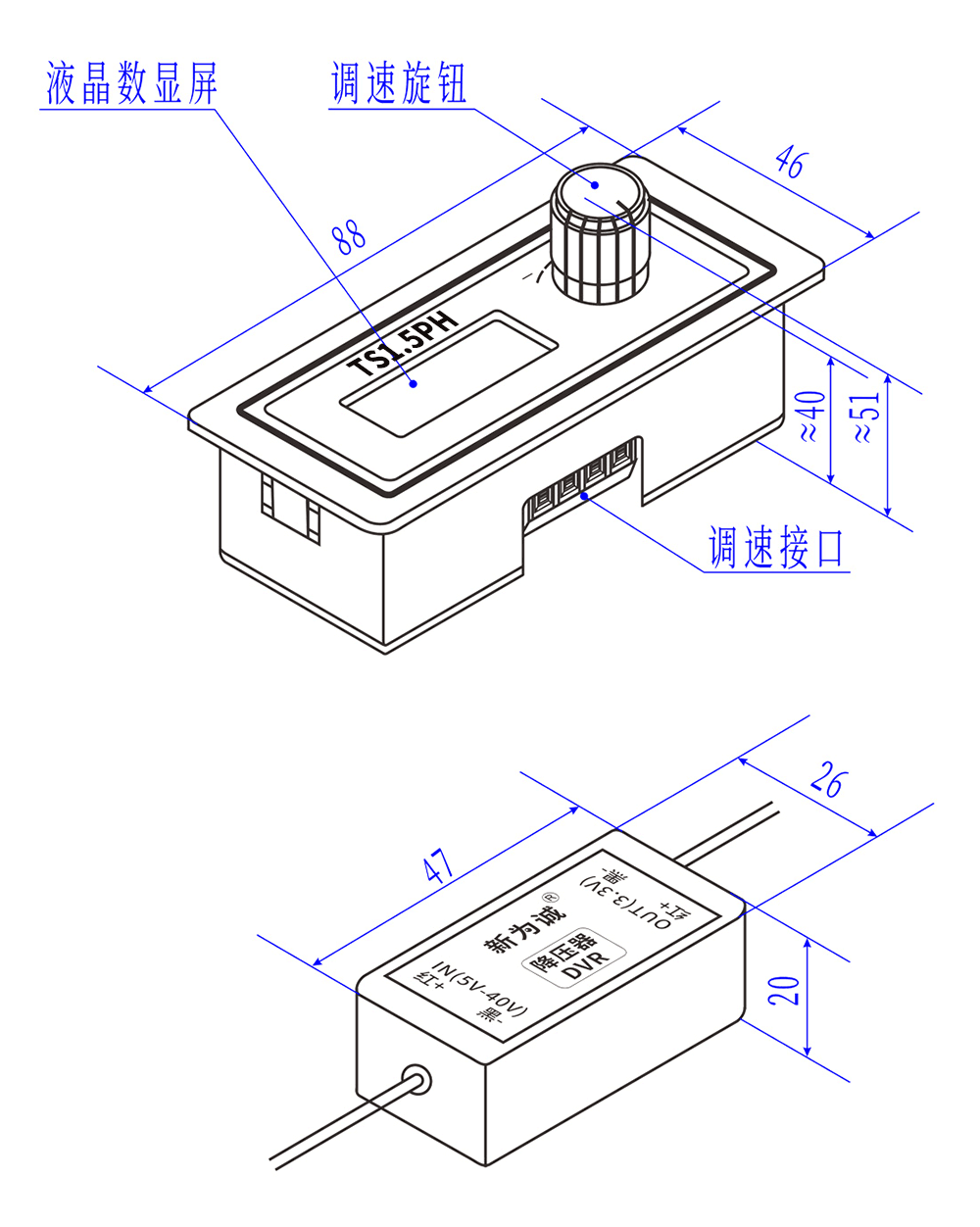

3.微型泵PWM调速型-非5V，如需TS1.5PH调速，必须搭配DVR降压器，出厂默认：TS1.5PH与DVR降压器之间已连好接线，并从PWM+端口引出蓝色鱼夹接头，方便客户使用时，快速连接，如图1所示：

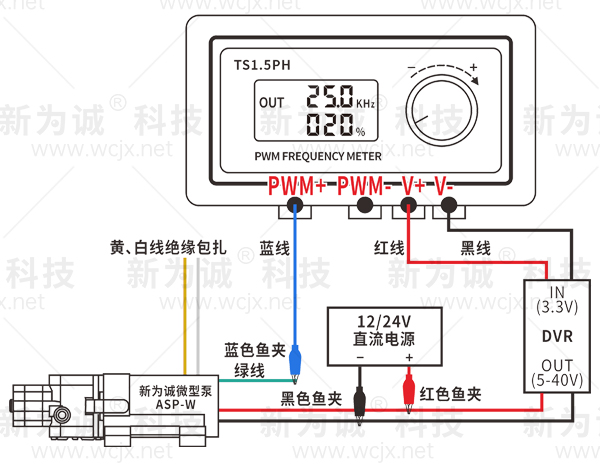

(图1-TS1.5PH侧面调速端口接线)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，如不在SFNY等泵PWM调速规范(20-30KHz)内，需修改到范围内的某一个固定频率，例如25KHz；

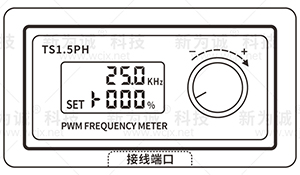

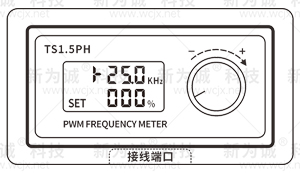

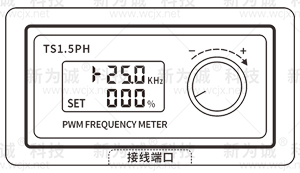

2)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率；

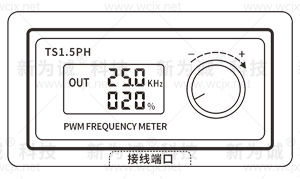

3)稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮调节占空比；顺时针旋转调小，反之调大(注意：是反比关系！旋钮可无限顺时针或反时针旋转，没有限位)，如图3；

(图3)

4)调速方式与电机转速——类似反比(与其他型号不同)：
SFNY等PWM调速微型泵，占空比与转速成反比：占空比上升，转速、声音下降；反之转速上升，声音变大；调到需要的占空比(转速)即可！

5.【注意】：
1)SFNY等PWM调速微型泵，与频调型不同，占空比与电机转速不是一一对应关系，仅为反比关系。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)SFNY等PWM调速微型泵，推荐设定值：
(1)设定固定的频率，不宜超过调速规范允许的20-30KH范围外；
(2)占空比空载测试时，不宜高于95%，若占空比太高(转速太低)导致停机；则需调到低于80%占空比，断电重启微型泵才能启动！
(2)重载下(如抽或排气口堵塞下)，MAX占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致微型泵无法启动！新为诚微型泵

6.【PWM调速型-非5V如何接线】适配型号清单(新为诚定期实测更新)

1)微型水气两用泵系列：WGV、SWNY；

2)微型真空泵(抽气泵)系列：SVLC、SVLK、SVBY、VLY；

3)微型气泵(抽打两用)系列：SFNY、FGV(非5V型号)、FLY、FSG、FBX、FGK、FKL；
