交流两用小型气泵|220v抽打两用气泵-较大流量高正压高负压AC-C系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  该系列特点
  转接头连接示意图
  选型、使用注意
  产品参数曲线图
  工作环境、介质及警告

交流小型活塞气泵AC-C 产品彩图


超大流量交流高压小型气泵AC-C

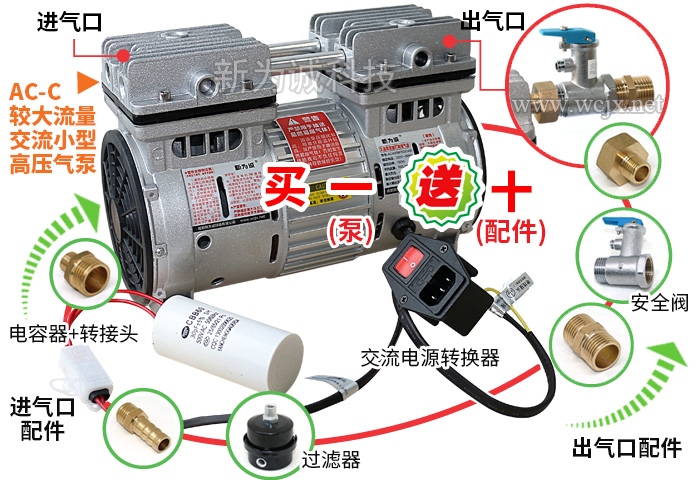

交流小型活塞高压气泵AC-C正面及部分配件(上图为交流接线、电容已连好状态,实际发货可能是分开的)

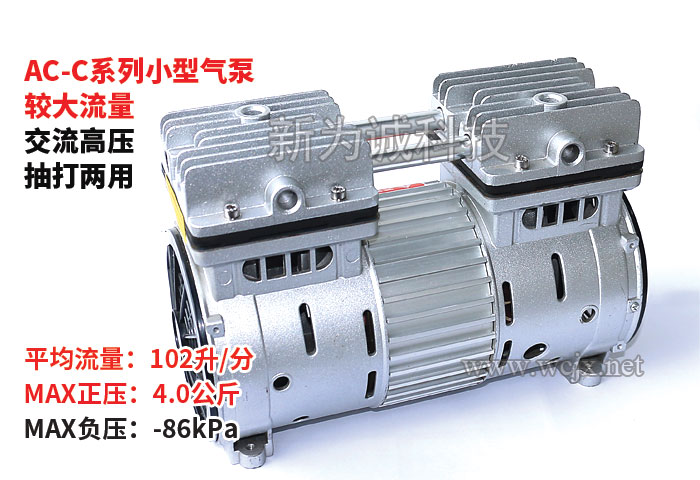

交流两用小型气泵AC-C背面
交流小型活塞高压气泵AC-C背面

交流小型活塞气泵AC-C 技术参数表



型号(2021年起正式停产,压力接近产品为F50H,点此查看)

额定电压
(AC)

额定功率
(W)
流量(L/min)
相对真空度
(负压)
额定输出压力
(正压)
平均流量
(kPa)
(kPa)
AC40086102C400
220V/50Hz
750
102
≈-86
400

【注意】
1.该系列所有规格均使用220V交流电源,有专门的交流接线(上图中有2根黑线,不分火线、零线,另有1根黄绿线接地),可接入对应的交流控制柜或通过我司赠送的交流转换器接到交流插座上使用。
2.该系列微型泵通电启动前,必须将泵上电机红线(上图中电容器接线),接上我司随泵赠送的电容(严禁自行替换),否则将无法正常启动甚至烧毁电机,将不予保修!

【其他参数】
1.泵体积(长x宽x高,单位mm):282.5×130×219(含减震脚);
2.抽气口规格:G1/4"英制内螺纹(2分内丝);
3.排气口规格为G1/4"英制内螺纹(2分内丝),但因使用中必须加我司配套(免费赠送)的泄压阀及对应黄铜转接头,故排气口实际规格应该为:G1/2"英制内螺纹(4分内丝)或G1/2"英制外螺纹(4分外丝)。
4.抽排气口方向:请见泵顶部气流方向;重量:约10Kg(含赠送配件)。


交流小型活塞气泵AC-C 特点




1.新为诚较大流量交流微型高压气泵,峰值流量102L/Min(其他厂家同类产品仅30-40多LPM),可提供高达400kPa(4公斤)的额定正压,MAX负压:-86kPa,属目前新为诚抽打两用微型气泵中,正压MAX、流量MAX,负压较大产品;
2.AC-C系列微型气泵属于工业级微型活塞式高压气泵,可在额定压力下长期连续运转;且内置过热保护,外接泄压保护(泄压阀默认4公斤保护)。
3.无油,不污染工作介质,免维护,不需像大型真空泵那样还要添加真空泵油和润滑油:
4.交流直接供电,无需变压器或开关直流稳压电源,使用方便;重量10公斤、体积小,相比同等流量的空压机小得多,且搭配相应配件可形成循环管路(空压机一般不行);
5.免费赠送4公斤金属安全阀,超出额定压力时自动泄压;避免使用中出现意外堵塞导致压力过高,产生安全隐患;
6.免费赠送交流电源转接器、大容量启动电容、过滤器、高弹性橡胶减震脚垫(中心金属柱支撑),让交流微型泵使用更方便、安全,安装更牢固:新为诚微型泵
7.推广期买1送10,每买一台AC-C微型活塞气泵,除以上交流转接器、默认安全阀、大容量电容器外,还额外赠送:1个电容接线器、4个安装脚垫、1卷品质生料带、4个金属英制转换头等(如2分转4分,外丝转宝塔等),全黄铜材质,可以反复拆卸,不论接软管还是螺纹硬管,转换方便,坚固耐用,耐磨性高。



交流小型活塞气泵AC-C选型、使用注意


【选型注意】:
1.泵可在额定功率下长期工作,
但超出额定功率10%将造成损坏。
2.泵应该在抽排气口通畅的工况下开机,否则可能损坏泵或运行异常;

【使用注意】:
1.使用中,必须做好泵的散热工作,避免因为散热不畅等,导致泵温升过高,否则容易触发泵内置的过热保护。
2.如因环境温度过高、散热不充分、长时间大负载运行等工况导致泵温度升高至热保护阀值时,泵将自动断电停止工作;此为“过热保护”,属正常现象,并非故障,但此时应切断电源待电机冷却至常温后再通电,泵即可恢复正常工作。

3.泵不能在高于额定输出压力的情况下长时间工作!否则可能造成泵损坏导致失去质保;或发生危险,新为诚公司将不承担连带责任!
4.关于流量:如无特别说明,技术参数均是在25℃、标准大气压下的测定值。空载流量我们全部简称流量。


(未完待续见下一页)
