成都新为诚科技有限公司
微型节流阀|流量调节阀|微型阀|微型针型阀|微型手动阀门-CCY系列

参数列表

(点击查看)

 产品彩图

 原理、特点

 该系列特点
 二维图及安装图
 基本参数表

 气路连接及原理图
 流量调节阀详细参数
 流量调节阀具体尺寸
产品彩图

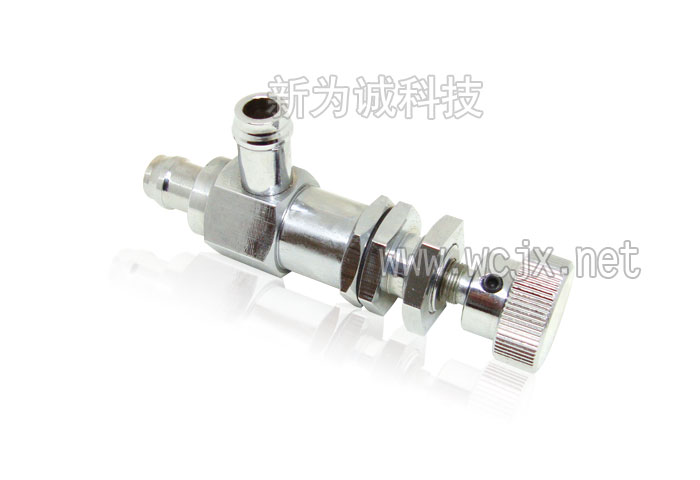

精密流量调节阀彩图


该系列特点




1.体积小巧(仅两个打火机重叠大),耐压能力好(较高可耐1.2公斤正压);
2.调节范围广、流量调节细腻;用途广泛,正压、负压系统都可用;
3.解决客户急需的微型阀门需求(国内微型节流阀、流量调节阀很难找);

4.做工精细,外观精致,表面光洁度较好,接近镜面;调节旋钮阻尼适中;
5.绝大部分部件采用全金属材质精制,自重较沉,有凝重感。



基本参数表


流量调节阀型号
CCY12-4.0
CCY08-4.0
CCY07-1.5
CCY5.5-1.5
MAX通径
≈Ф4mm
≈Ф1.5mm
使用压力
≤0.12MPa
安装孔径
Ф12.5mm
工作介质
所抽取的气体必须无腐蚀、不含油分,但允许富含水汽
允许介质气体温度
0℃ ~ 100 ℃

【说明】
1.特别注意:该阀特别精密,对粉尘杂质很敏感,使用时一定要加过滤装置(如类似海绵过滤网装置)!
2.该流量调节阀不需要能源驱动,只能手动调节。


流量调节阀详细参数


气泵型号
配套阀的型号
MAX通径
尺寸图
VJY6639
CCY12-4.0
≈Ф4m

VQY6538
FQY4816
VAY8828
CCY08-4.0
VCY6725
FCY5015
PC4020N
PC3025N
PCF5015N
VKY系列
CCY07-1.5
≈Ф1.5mm
VBY系列
FKY系列
FAY系列
FNY系列
VAK系列
VAA系列
PK系列
VBH系列
VAT系列
FAC系列
FAA系列
FAT系列
PM系列
CCY5.5-1.5
≈Ф1.5mm
VM系列
VMC系列
VML系列
VLK系列
VLC系列
KAC系列
KAB系列
VMY系列
VUY系列
FM系列
FML系列
VAJ系列

【说明】
重量:CCY5.5-1.5约110克;CCY07-1.5约114克;CCY08-4.0约120克;CCY12-4.0约126克;


原理、特点



【原理】:
    "精密流量调节阀"主要与我司微型泵配套使用,属于针型阀类别。通过手动旋钮改变阀芯开口度从而调节流量。正压和负压系统均适用。

【使用注意】
1.不能经过含有腐蚀性或颗粒、杂质的介质;
2.泄压阀承受压力不能大于0.12MPa,不可经过液体介质。

(未完待续见下一页)
