您当前的位置:首页>>精密两用调节阀
微型泵产品分类 >>精密调节阀|两用微型阀门介绍
成都新为诚科技有限公司
两用微型阀-微型泄压、流量调节阀|泄压阀|针型阀|微型负压阀|微型正压阀-AS-F系列

参数列表

(点击查看)

 产品彩图

 原理、禁忌

 该系列特点
 二维尺寸图
 基本参数表

 调节流量连接方式
 调节阀与微型泵匹配参数
 调节压力连接方式
产品彩图

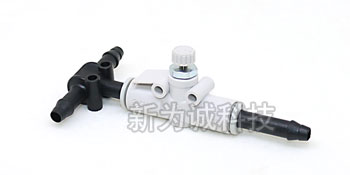

微型调压阀

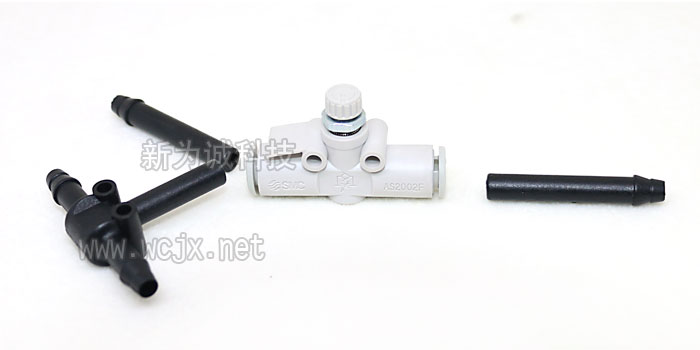

两用微型调节阀AS2002F彩图(全套)
微型调压阀AS2002F 微型调流阀

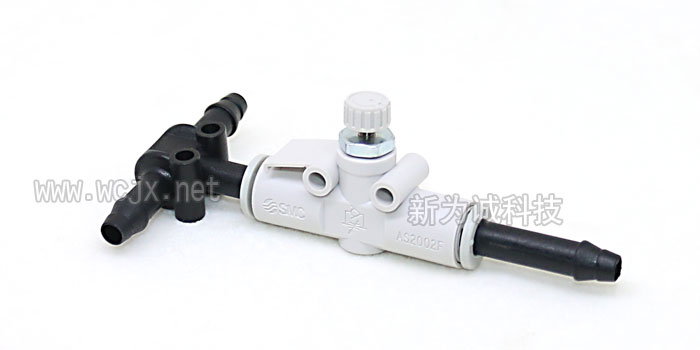

做微型调压阀用时-AS2002F彩图

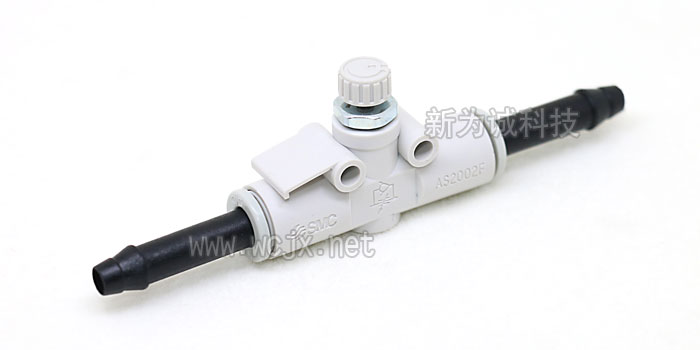

做微型调流量阀用时-AS2002F彩图

调节阀特点




1.本调压阀采用定做SMC阀芯及快插接头,质量上乘,气密性好,远超一般的微型阀门;
2.创新式两用调节阀设计,组合不同管路,既能当微型调压阀调节微型泵负压、正压;又能当微型流量调节阀,调节微型泵的流量大小;买一套微型调节阀,实现两种微型阀的功能,性价比高!

3.特殊“锁止”金属螺母设计,调到合适位置后,利用锁止螺母保证旋钮固定不再下旋,确保调节准确。
4.解决客户急需的微型负压泄压阀需求(国内绝大部分泄压阀为正压,负压阀极少,特别是用于微型泵的负压阀很难找到);
5.耐压能力较高(较高承压高达2公斤正压),袖珍体积(长宽高不到2只签字笔大),全套仅重约13克;
6.具有调节细腻、调节范围宽、便于安装、使用简单等特点。



调节阀基本参数表


泄压阀型号
AS2002F
MAX通径
≈Ф2mm
使用压力
<0.2MPa
安装孔径
≈Ф3.2mm
工作介质
气体
允许介质气体温度
-5℃ ~ 60 ℃(未冻结时)
阀主要材质
黄铜及PBT(聚对苯二甲酸丁二醇酯 )

【注意事项】
1.维护和保养:阀应在干燥通风的环境中使用,保持螺纹调节部位的清洁。
2.阀调节到全开和全闭的极限位置时,用力不要过大以免损坏阀芯。
3.更换接头时,必须先将活动压环往阀体方向推。
4.切勿频繁插拔及旋转黑色接头,否则将损坏调节阀!

5.不可误将宝塔接头插入快接头内,否则导致损坏不予质保!


调节阀与微型泵匹配参数


气泵型号
做精密泄压阀时
做精密流量调节阀时
配套阀的型号
MAX通径

负压调节范围(kPa)

正压调节范围(kPa)

流量调节范围(L/Min)
KAC系列
0~泵的MAX负压
无,该类型产品
不能用于输出正压
0~泵的MAX流量
AS2002F
≈Ф2mm
KAB系列
VAJ系列
VMY系列
VUY系列
VML系列
VLC系列
0~泵的MAX流量
(略有衰减)
VLK系列
VKY系列
0~泵的MAX流量
VBY系列
VAT系列
FML系列
0~泵的MAX负压
0~泵的MAX正压
0~泵的MAX流量
FAY系列
FNY系列
FKY系列
FAT系列

【说明】
1.上表未涉及型号真空泵或气泵,有对应的精密泄压阀及精密流量调节阀配套,请访问以下链接:
(1)精密泄压阀:http://www.wcjx.net/FA-XY.htm
(2)精密流量阀:http://www.wcjx.net/FA-JL.htm
2.重量:阀体+全套管路重约13克;做泄压阀时重量为:10克;做流量阀时重量为:10克;
3.尺寸(长宽高,单位mm):
(1)做泄压阀时:89×46×30.5(旋钮全开时)
(2)做流量阀时:92×12.5×30.5(旋钮全开时)
4.建议接管(mm):ø4×ø8硅胶管


原理、禁忌



【原理】
通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;
注意:不能同时调负压、正压、流量,是同一时刻只能调以上三种参数之一。

【禁忌】
1.不能经过含有腐蚀性或颗粒、杂质的介质;
2.泄压阀承受压力不能≥0.2MPa;
3.严禁抽非气体类介质,如液体等,否则会造成微型调压阀损坏,该类情况不予质保。

(未完待续见下一页)
