三用微型调节阀-微型负压、流量、压力调节阀|微型流量阀|微型负压阀|微型正压阀-V3V系列

参数列表

(点击查看)

 产品彩图

 原理、禁忌

 该系列特点
 二维尺寸图
 基本参数表

 调节流量连接方式
 调节阀与微型泵匹配列表
 调节压力连接方式
产品彩图


微型调压阀

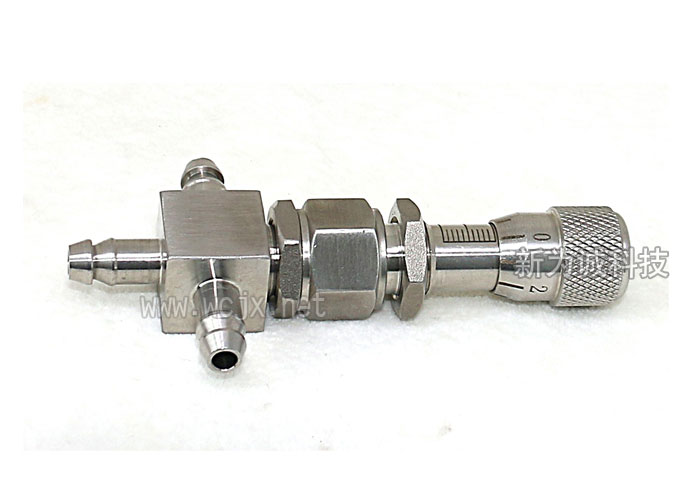

不锈钢三用微型调节阀V3V08-3彩图

调节阀V3V特点




1.新为诚调节阀V3V设计新颖,功能丰富,与不同的管路相连,可分别调节新为诚微型真空泵或微型气泵的流量、真空度或输出压力;购买一个阀相当于买了三个阀(微型负压阀、微型压力阀、微型流量阀),性价比高!
2.微型调节阀V3V主要材质采用品质不锈钢+聚四氟密封圈,耐腐蚀性能较好、强度高,耐压能力好(较高可耐近4公斤正压);
3.解决客户急需的微型阀门需求(国内用于微型泵的微型负压阀、微型压力阀、微型流量调节阀都比较难找);
4.与微型精密泄压阀CAY及精密流量调节阀CCY相比,V3V调节旋钮增大了一倍,且在旋钮和调节杆上印刷有刻度,调节更方便更准确;调节螺纹隐藏在内部,受工作环境影响更小,更不易生锈。
5.调节杆螺纹、阀体等都采用不锈钢,整个旋钮手柄淬有防滑底纹,调节时不易打滑,调节细腻、阻尼适中;
6.体积小巧(仅女士香烟盒大),自重较沉,有凝重感。做工精细,外观精致,表面光洁度较好,接近镜面;



调节阀基本参数表


泄压阀型号
V3V08-3
MAX通径
Ф3mm
使用压力
<0.4MPa
安装孔径
14.5mm
工作介质
气体
允许介质气体温度
-5℃ ~ 60 ℃(未冻结时)
阀主要材质
不锈钢

【注意事项】
1.维护和保养:阀应在清洁干燥通风的环境中使用,保持螺纹调节部位的清洁。
2.阀调节到全开和全闭的极限位置时,用力不要过大以免损坏阀芯。


调节阀与微型泵匹配列表


气泵型号或系列

负压调节范围(kPa)

正压调节范围(kPa)

VNY6212
0~泵的MAX负压
无,该类型产品
不能用于输出正压
VKY系列
VLK系列
VLC系列
VBY系列
VUY系列(需选配转接头6688)
VML系列(需选配转接头6688)
VAJ系列(需选配转接头6688)
VAT系列
FNY系列
0~泵的MAX负压
0~泵的MAX正压
FML系列(需选配转接头6688)
FKY系列
FAT系列
VNY6216
-2~泵的MAX负压
无,该类型产品
不能用于输出正压
VJY系列(需要自配转换头)
VCY系列
FCY系列
-2~泵的MAX负压
0~泵的MAX正压
VAY系列
-3~泵的MAX负压
无,该类型产品
不能用于输出正压
VQY系列(需要自配转换头)
FQY系列(需要自配转换头)
-3~泵的MAX负压
0~泵的MAX正压

【说明】
1.上表未涉及型号真空泵或气泵,有对应的精密泄压阀及精密流量调节阀配套,请访问以下链接:
(1)精密泄压阀:http://www.wcjx.net/FA-XY.htm
(2)精密流量阀:http://www.wcjx.net/FA-JL.htm
2.重量:约150克;
3.尺寸(长宽高,单位mm):88~100×50×19(旋钮关闭时长88,全开时长100)
4.建议接管(mm):ø6×ø10硅胶管
5.关于接管(如上表):
(1)FCY、VCY、VAY系列如需选配V3V调节阀时,配套的硅胶管建议配7*13mm硅胶管;
(2)小口径的VUY、VAJ等必须选配6688转换头才能连接V3V调节阀;
(3)大口径的FQY、VQY、VJY系列,因为泵本身建议接10*16mm硅胶管,直接连接V3V调节阀会漏气,故需客户自配转换头进行转接;
(4)当客户定做成某些型号的特殊接头后,无法直接连接V3V调节阀,请注意自配转换头进行转接;比如FCY定做成内丝接头等等......


原理、禁忌



【原理】
通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的;
注意:不能同时调负压、正压、流量,是同一时刻只能调以上三种参数之一。

【禁忌】
1.不能经过含有腐蚀性或颗粒、杂质的介质;
2.泄压阀承受压力不能≥0.4MPa;
3.严禁抽非气体类介质,如液体等,否则会造成微型调节阀损坏,该类情况不予质保。

(未完待续见下一页)
