经济型微型气泵|抽打两用气泵-中流量、中真空、中压力FAT 系列

参数列表

【点击右边表格文字查看】

  产品彩图

  使用注意、警告

  该系列特点
  三维结构安装图
  技术参数表
  随货配件
  选型注意事项
  产品参数曲线图

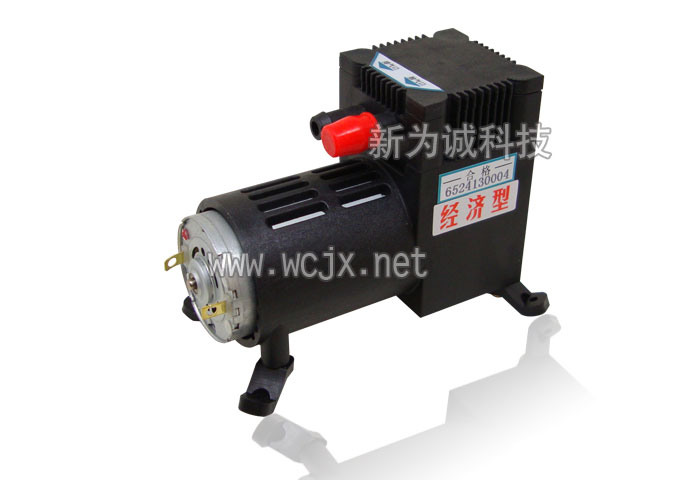

产品彩图


经济型微型真空泵VAT


该系列特点




1.FAT系列属我司经济型产品,在寿命、电磁干扰、噪音(特别是长时间使用后的噪音)等品质上逊色于我司中系列产品。但性价比高,比如平均连续运转寿命也达到了上千小时(满负载下)。
2.仅拳头大小,中压力(20-40kPa),小流量(0.8-1.2L/Min)、低真空(-15~-28kPa);
3.可任意方向安装;自带4个可旋转的减震脚垫,给安装、降低噪音提供了方便;

4.抽气口提供负压(抽气)、排气口提供正压(打气);抽、排气端都允许带大负载,甚至堵死也能正常工作;
5.可24小时连续运转,无污染传输,允许介质富含水汽,免维护;
6.性能稳定。用途特别广泛,多用于气体分析仪、工业仪器、物体吸附等。



技术参数表




型 号

电 压

负载电流

功率

流量(L/min)

真空度
(压力(abs.))

负压
(相对压力)

MAX输出压力
(相对压力)

体积
(MAX包容尺寸)

(V DC)

(mA)

(W)

峰值流量

平均流量

(kPa)

(kPa)

(kPa)

(mm)
FAT200.8
(经济型)
12
<350
<4.2
0.8
0.5

86

≈-14

20

101×43×82
(含减震脚)
24
<180
<4.32
0.6
FAT401.2
(经济型)
12
<380
<4.56
1.2
1.0

73

≈-27

40

24
<190
<4.56
0.9
对比:标准大气压
101
0
0


注意:所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
【其他参数】
1. 抽.排气嘴尺寸(mm):ø4(内孔)×ø7.4(外径) 接口形状:防滑凸起式;
2. 建议接管(mm):ø6×ø10硅胶管;重量:350克
3. 红色防尘帽盖得是抽气嘴(IN),黑色防尘帽盖得是排气嘴(OUT)。


选型注意事项


【说明】:
1.选型特别注意:泵的抽气口、排气口均可带大负载,甚至完全堵塞,均属正常工作。
2.所有规格均使用直流电源;订购时请一定标明工作电压,例如,FAT401.2-24V。请优先选用24V电压的产品,这更有利于泵长时间工作!
3. 低电磁干扰型:如果系统配有精密电路(如单片机)控制微型泵的运行,请选用配置无刷电机的产品:FAY系列
4.真空度值越小抽吸能力越强,详见微型真空泵常识.
5.如无特别说明,在标准大气压下的峰值流量我们全部简称流量。


使用注意、警告



1.微型真空泵的工作环境
环境温度: 0 ~ 40 ℃(无结露),泵不宜在室外日晒,应在清洁环境中工作。 环境相对湿度:≤90% 。
2. 噪音和消音器(选配件)
请选用VLC系列,VLK系列,VMY系列等中gao端产品,噪音更小。
当有大气流通过泵时噪音较大,抽气接近真空时噪音将大大减小。
当把消音器接入气路系统中时,会产生一定效果。根据气路系统具体情况和使用条件,消音效果有差异。

3.高温型
该系列产品按可承受的介质气体温度分为 常温介质型 和 高温介质型 两种。

订购高温介质型产品需特别标明,如FAT401.2-24V(高温介质型)。没有贴"高温介质型"标签的产品均为常温介质型。

类 别
允许的介质气体温度范围
注 意 事 项
常温介质型
0~50℃
禁止介质气体中含有冰粒等固体颗粒!
高温介质型
0~100℃

【注意事项】
焊接电机引线时必须迅速,否则高温会损坏电机。

【警告】
1.该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!
2.泵工作时,特别在打气时,必须确保管道、储气罐等所有气路元件有足够强度,确保人身安全!

(未完待续见下一页)
