您当前的位置:首页>>大流量调速微型真空泵VNY系列
微型泵产品分类 >>大流量调速微型真空泵VNY介绍
成都新为诚科技有限公司
调速无刷微型真空泵|大流量24v抽气泵|无刷调速微型气泵-调速大流量VNY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  各种版本对比
  进口完整版无刷电机调速详解(缺货)
  选型注意事项
  微型泵电路参数(注意事项)
  使用注意、警告
  产品参数曲线图(暂时无)
中流量调速微型真空泵VNY 产品彩图


大流量无刷微型真空泵VNY
微型真空泵VNY简化版实物彩图

调速大流量无刷真空泵VNY

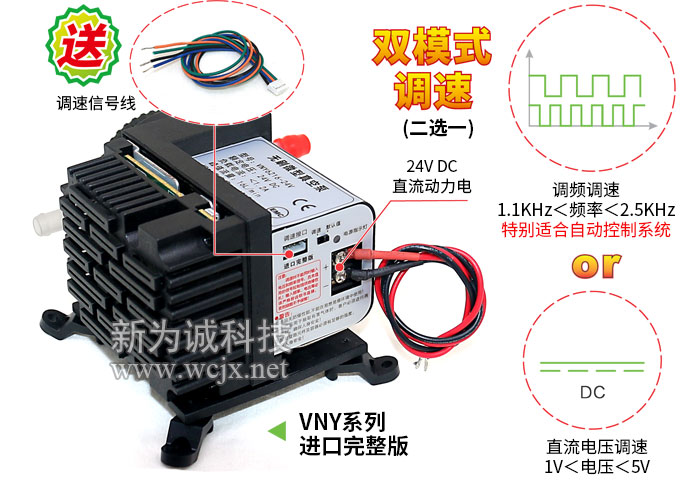

微型真空泵VNY进口完整版实物彩图(因电机缺货,暂停供应)

中流量调速微型真空泵VNY 技术参数表



型号

电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
相对真空度
(负压)
峰值流量
平均流量
(kPa)
VNY6212
24
<1
<24
12
8
≈-62
VNY6216
24
<1.2
<28.8
16
9
≈-62

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.VNY6212无进口完整版,仅有国产简化版、进口简化版。
3.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,例如 24V8A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V2.7A电源。详情点这里!
4.输入电压要求24V±5%。

【其他参数】
1.泵体积(长x宽x高,单位mm):108×107×85(含减震脚);
2.该系列泵有以下2种接头可选,订购时请注明所需接头,若不作说明将按照默认接头(接塑料宝塔接头)处理:
(1)塑料宝塔接头(材质:PP,默认接头,免费赠送;内径6mm外径9mm,建议接管(mm):∮6×∮10硅胶管);
(2)金属快换接头(SMC品牌,型号:KQ2S08-01AS,选配接头,需另外付费);
    快换接头要求接管:必须是SMC品牌尼龙管,且外径必须是8mm (如内径6mm外径8mm等)。否则将导致连接处密封不良、管子无法正常拔插、损坏管接头等,如因采用非原厂SMC接管,非8mm外径尼龙管导致以上等故障,新为诚将不提供免费质保!)
    更多接头信息请见三维尺寸图。


中流量调速真空泵VNY各种版本对比


VNY各种版本性能对比表,不同版本所采用的配件不同,导致性能和价格有差异,区别如下:

该系列目前有3个版本
国产简化版
进口简化版
进口完整版
(因电机缺货,暂停供应)
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
无刷电机★★★★
隔膜性能
★★
★★★★
轴承性能
★★
★★★★
新为诚微型气泵
性能比较
寿命
★★
★★★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
0~50℃
调速性能
×
×
过热保护
×
×
过载保护
×
反接保护
说明
  1.以上★越多,代表性能越好;▲越少,代表电磁干扰越低;
  2.以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
新为诚
寿命值-VNY系列
≥2500小时
>6000小时
>9500小时
寿命测试说明
  在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。
频繁启停
参数
寿命
>10万次
>60万次
>180万次
测试工况
转60秒
停60秒
转30秒
停30秒
转10秒
停10秒
昼夜连续循环,抽气口满负载。
关于调速
1.国产简化版、进口简化版都不能调速;
2.进口完整版有“默认值”或“调速”2种功能。
3.“默认值”:切换至该档位时泵以出厂设定转速运行;“调速”:切换至该档位时可通过外控信号控制泵的转速。

说明:
(1).上表中★越多,代表性能越好;▲越少,代表电磁干扰越低;
(2).以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
【寿命参数测试说明】
(1). 测试条件:清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。 若实际工况优于我们测试工况,寿命会大大延长。
(2). 实验室情况: 环境温度:5℃~33℃,随气候波动,相对湿度:50%~85%,随气候波动。
(3). 对试验负载的说明: 完全堵塞抽气口,排气口不接元件直通大气;
(4). 由于试验仍在继续,该数据以后可能会修正。


中流量调速真空泵VNY 特点




1.VNY系列无刷微型真空泵—具备双模式调速:调频调速或模拟电压调速(二选一),仅利用一根信号线就可调节泵的电机转速(间接调节泵的流量)及控制泵的起停;不需大功率驱动,非常适合嵌入自动控制系统(仅进口完整版有以上功能)
2.峰值流量高达16升/分,MAX负压-62kPa(两者不能同时达到),tupo原来调速气泵较高流量仅6升/分限制!调速气泵也能大流量了!
3.无刷电机技术:采用定做品质无刷电机,非常适合频繁起停或长期连续运转工况,带载能力强,能耗小,可任意方向安装;
4.进口完整版带调速、反接、过热、过载4重功能或保护,进口简化版带反接、过载2重保护,国产版仅带反接保护:
(1)反接保护:若泵正负极接反电机不会烧毁,但泵不工作,正确连接后,泵恢复正常工作;
(2)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(3)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
5.丰富的接头选择,即可选择默认塑料接头接硅胶软管,降低成本;也可定做进口品牌SMC金属快换接头,直插尼龙硬管保证快速、方便、更可靠的连接。

6.长寿命:品质无刷电机驱动,采用更好的原材料、设备、工艺制造,全部运动部件使用耐久型产品,全方位提高泵寿命。
7.低干扰:不干扰周围电子元器件、不污染电源,不会造成控制电路、液晶屏等死机;
8.仅580克重,小体积(约人手掌大),允许介质富含水汽,噪音低;减震装置设计更合理;
9.抽气端可带大负载,甚至堵死也属于正常工作;排气端需保持通畅;无油无污染、免维护......



(未完待续见下一页)
