微型泵产品分类 >>中流量无刷真空水泵、长寿命微型水泵产品介绍
成都新为诚科技有限公司
无刷电机微型水泵|中流量两用微型水泵|水气两用型WXY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  试验数据
  该系列特点
  随货配件
  选型注意事项
  产品参数曲线图(暂时无)
  使用注意、警告
  微型泵电路参数(注意事项)

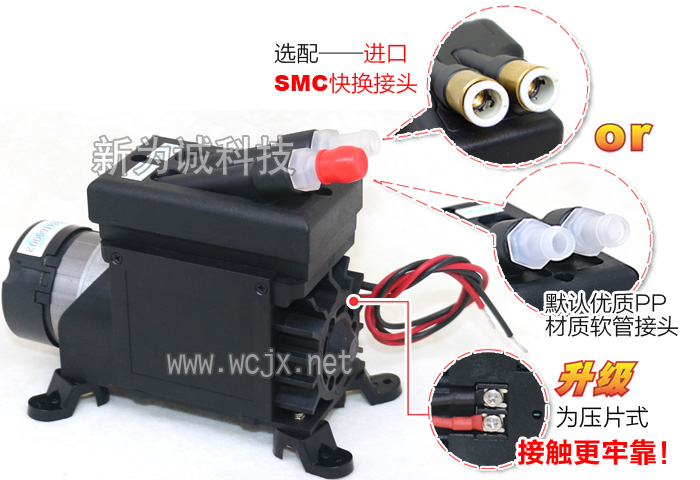

微型真空水泵WXY彩图

无刷微型水泵WKY
无刷微型真空水泵WXY实物彩图

微型真空水泵WXY技术参数


型号
做水泵时
做真空泵时
电压
电流
功率
开口
流量
吸程
MAX
扬程
电压
电流
功率
平均
流量
负压
(相对
压力)
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(kPa)
WXY131.5
24
<0.45
<10.8
1.5
1.3
1.7
24
<0.45
<10.8
1.2
≈-13
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2.5A,例如 24V4A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V2.7A电源。详情点这里!
3.输入电压要求24V±5%。
4.无刷微型水泵WXY目前无法调速,如果有调速需要的,请选用无刷微型水泵WNYWUY系列

【其他参数】
1.体积(MAX外形尺寸,单位:mm):约127×53×105(含减震脚及接头为快换接头时); 重量:500克。
2.该系列泵有以下2种接头可选,订购时请注明所需接头,若不作说明将按照默认接头(接塑料宝塔接头)处理:
(1)塑料宝塔接头(材质:PP,默认接头,免费赠送;内径6mm外径9mm,建议接管(mm):∮6×∮10硅胶管);
(2)金属快换接头(SMC品牌,型号:KQ2S08-01AS,选配接头,需另外付费);
    快换接头要求接管:必须是SMC品牌尼龙管,且外径必须是8mm (如内径6mm外径8mm等)。否则将导致连接处密封不良、管子无法正常拔插、损坏管接头等,如因采用非原厂SMC接管,非8mm外径尼龙管导致以上等故障,新为诚将不提供免费质保!)
    更多接头信息请见三维尺寸图。

3.WXY各种版本性能对比表,不同版本所采用的配件不同,导致性能和价格有差异,区别如下:

该系列目前有2个版本
国产简化版
进口简化版
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
隔膜性能
★★
轴承性能
★★
新为诚
性能比较
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
调速性能
×
×
稳速功能
×
反接保护
过热保护
×
过载保护
×
转速反馈信号
×
×
新为诚WXY131.5
连续负载运行寿命值
>2500小时
>6000小时

说明:
(1).上表中★越多,代表性能越好;▲越少,代表电磁干扰越低;
(2).以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
【寿命参数测试说明】
(1). 测试条件:清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。 若实际工况优于我们测试工况,寿命会大大延长。
(2). 实验室情况: 环境温度:5℃~33℃,随气候波动,相对湿度:50%~85%,随气候波动。
(3). 对试验负载的说明:分别用两种负载对其进行寿命试验,取MIN值。第一种负载方式,昼夜不停连续抽水;第二种负载方式,完全堵塞抽气口、排气口不接元件直通大气,昼夜不停连续抽真空。
(4). 由于试验仍在继续,该数据以后可能会修正。


微型真空水泵WXY特点




1.微型真空水泵WXY采用双腔联动结构,振动小,介质流动平稳;有水抽水、有气抽气,长期干转、空转不烧毁!
2.抽水开口流量1.5升/分,介于WKY1000与WJY1802之间,为原有刷水泵WKA1300升级品,但质量更好、性价比更高;
3.较特殊的抽气、抽水两用泵,工作介质可以为气体和液体(不含油份且无腐蚀、无颗粒等);

4.无刷电机技术:采用定做品质无刷电机,非常适合频繁起停或长期连续运转工况,抽气(水)端带载能力强,甚至堵死都可正常工作;可昼夜不停长期连续运转,能耗小,可任意方向安装;
5.进口版自带稳速、反接、过热、过载4重保护,国产版带反接保护:

(1)稳速保护:即在负载变化不大的情况下,泵可以自动调节转速保证始终稳定在我司出厂设定值运转,从而维持流量稳定,而无需额外配置稳速调速盒或外部控制电路;
(2)反接保护:若泵正负极接反电机不会烧毁,但泵不工作,正确连接后,泵恢复正常工作;
(3)过热保护:意外情况可能导致泵电机温度异常升高,会自动保护停机,避免电机烧毁;
(4)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;

6.丰富的接头选择,即可选择默认塑料接头接硅胶软管,降低成本;也可定做进口品牌SMC金属快换接头,直插尼龙硬管保证快速、方便、更可靠的连接。
7.长寿命:品质无刷电机驱动,采用更好的原材料、设备、工艺制造,全部运动部件使用耐久型产品,全方位提高泵寿命。
8.低干扰:不干扰周围电子元器件、不污染电源,不会造成控制电路、液晶屏等死机;
9.真正可靠自吸,自吸极快,吸程高(1.3米);小体积(仅约人3/4手掌大),低噪音,无油无污染、免维护......
10.广泛用于医疗、科研、实验室、环保等行业,具体应用有:水采样分析、水循环、水提升等等多种场合。



(未完待续见下一页)
